Vloerafvoer Practicus persafd.fl.
DN 70, vert., Comp.afd., Designrooster
KESSEL Vloerafvoer Practicus persafd.fl., lengte afdekking 120 mm, aansluiting verticaal, nominale wijdte (DN) 70, stankslot inclusief, soort afdekking Designrooster, designrooster Kessel, afdichting opzetstuk door voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
- Hygiëne: hygiënisch, absoluut corrosiebestendig en duurzaam materiaal
- Geluidsisolatie: uitstekende isolatie, bevestigd door het Fraunhofer Institut
- Brandwering: kan met de brand- en rookgasbescherming Fire-Kit worden gecombineerd
Artikel nr. | 45279.53 |
---|---|
GTIN | 4026092052464 |
Korting groep | 10 |
Vloerafvoer Practicus persafd.fl. DN 70, vert., Comp.afd., Designrooster

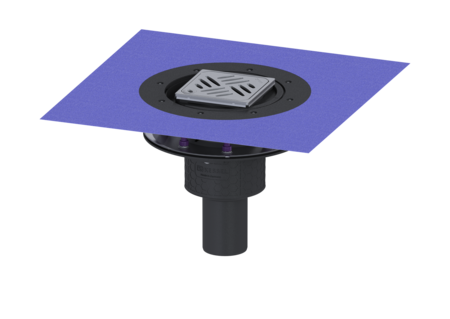

De verdiepings-/vloerafvoer Practicus van kunststof is bedoeld voor puntafwatering en is uitgerust met een persafdichtingsflens, een uitneembaar stankslot, een afdichting en een bouwfaseafdekking. Inclusief telescopisch in hoogte verstelbaar opzetstuk van ABS. De afvoer voldoet aan bijzondere geluidsisolatie-eisen, gemeten door het Fraunhofer Institut Stuttgart. De persafdichtingsflens met bouten en moeren van rvs is bedoeld voor het inklemmen of vastlassen van stroken bitumen of polymeerbitumen, maar ook afdichtingsstroken van kunststof en elastomeren. De uitloopaansluiting is geschikt voor het aansluiten van SML-pijpen. Met aansluitmogelijkheid voor aarding. Uitvoering Systeem: 125 Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 afdichting van het basiselement: Persafdichtingsflens (geschikt voor de toepassing van waterdichte afdichtingen) Waterslothoogte: 50 mm Afvoercapaciteit (l/s) bij 20 mmwk: 2,1 Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 70 Uitwendige diameter (DA): 75 mm Max. boring van toevoer (DN): Z-19.53-2414,Z-19.17-1719 kan gekocht worden bij servicepartner: Nee Afmetingen In hoogte verstelbaar: 10 - 23 mm Netto gewicht: 3,59 kg Bruto gewicht: 4,58 kg In hoogte verstelbaar: telescopisch opzetstuk Lengte: 273 mm Breedte: 273 mm lengte verpakking: 586 mm breedte verpakking: 386 mm hoogte verpakking: 400 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: PP Systeem: verticaal Afdekkingskarakteristieken Soort afdekking: Designrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 120 mm Lengte Afdekking: 120 mm Framemateriaal: rvs 14301 Vergrendeling deksel: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Roosterkleur: Kessel Antislipklasse: R9 volgens DIN 51130; C volgens DIN 51097 Framelengte: 132 mm Framemateriaal: 132 mm Opzetstuk: verstelbaar in drie dimensies Materiaal opzetstuk: ABS Stankslot: inclusief
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Brandpreventieonderdeel Fire-Kit 100, voor DN 50, 70, 80 | 48099 | Bekijk | |
Brandpreventieonderdeel Fire-Kit 100, voor DN 100 | 48100 | Bekijk | |
Verlengstuk met lijmflens | 48403 | Bekijk | |
Verlengstuk met persafdichtingsflens | 48404 | Bekijk | |
Verlengstuk voor dunbedafdichting | 48900 | Bekijk | |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk DN 50 met zijtoevoer | 48989 | Bekijk | |
Quick-Fit brandwerende doorvoer | 48990 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Stankslot voor Practicus, Ecoguss, Ferrofix | 27169 | Bekijk | |
Basiselement Practicus Persafd.fl., DN 70, Onder-uitloop | 45279 | Bekijk | |
Perafdichtingsflens systeem 125 | 48407 | Bekijk | |
Afdichting (450-036) | 48651 | Bekijk | |
Opzetstuk Variofix Designr. Kessel, rvs304, Lock&Lift, L15 | 48904 | Bekijk | |
Designrooster Oval, Lock & Lift | 680225 | Bekijk | |
Designrooster KESSEL, Lock & Lift | 680226 | Bekijk | |
Designrooster Cross, Lock & Lift | 680235 | Bekijk | |
Designrooster Parade, Lock & Lift | 680236 | Bekijk | |
Designrooster Festival, Lock & Lift | 680237 | Bekijk | |
Designrooster Spot, Lock & Lift | 680238 | Bekijk | |
Designrooster Slot, Lock & Lift | 680239 | Bekijk | |
Designrooster Sticks, Lock & Lift | 680240 | Bekijk | |
Ontgrendelsleutel voor Lock & Lift | 680702 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 70
- Materiaal afvoerelement (material_grundkoerper): PP
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Systeem (stutzen_ausfuehrung): verticaal
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
