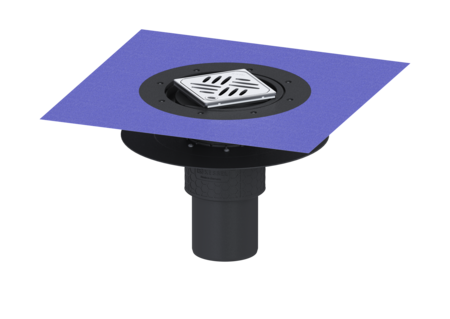

Siphon Ecoguss bride à coller
DN 100, vert., Variofix, grille design
KESSEL Siphon Ecoguss bride à coller, DN 100, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, hauteur du revêtement de sol max. 24 mm, type de couvercle Grille design, réglable en trois dimensions
- Matériau composite haute technologie Ecoguss
- Ecoguss, normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
| Numéro d'article | 48611.53 |
|---|---|
| GTIN | 4026092052938 |
| Groupe de remise | 40 |
Siphon Ecoguss bride à coller DN 100, vert., Variofix, grille design
Le siphon de sol / de plafond Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, au drainage ponctuel et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il est inflammable à court terme de 100 à 400 degrés Celsius. La bride à coller avec une largeur de bride de 50 mm est adaptée au raccordement d'étanchéités de liaison, conformément à la norme DIN 18534, pour toutes les classes d'action de l'eau. La bride libre sert à serrer les membranes d'étanchéité en composite et en élastomère ainsi que les étanchéités au bitume froid et ne convient donc que pour les barrières contre l'humidité. La tubulure de sortie est adaptée au raccordement aux tuyaux en fonte SML. Une liaison équipotentielle n'est pas nécessaire. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Bride à coller Classe d’influence de l’eau selon DIN 18534-1 (jusqu’à y compris): W3-I Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 3,65 kg Poids brut: 4,64 kg Diamètre: 348 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 348 mm Largeur: 348 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Hauteur de revêtement min.: 10 mm Surface: poncé Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Hauteur maxi du revêtement: 24 mm Rehausse: réglable en trois dimensions Forme rehausse: polygonale Matériau de la rehausse : ABS
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher |
 | Bride à coller avec contre-bride, ABS, système 125 | 48410 | Afficher |
 | Corps de base Ecoguss Bride à coller, DN 100, Sortie vertic. | 48611 | Afficher |
 | Membrane d'étanchéité pour étanchéité composite liquide | 48651 | Afficher |
 | Rehausse Variofix Gril. design Kessel, 304, Lock&Lift, L15 | 48904 | Afficher |
 | Grille design Oval, Lock & Lift | 680225 | Afficher |
 | Grille design KESSEL, Lock & Lift | 680226 | Afficher |
 | Grille design Spot, Lock & Lift | 680238 | Afficher |
 | Grille design Slot, Lock & Lift | 680239 | Afficher |
 | Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material):
Acier inoxydable 14301
- Matériau du cadre (rahmen_material):
Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck):
ABS
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
