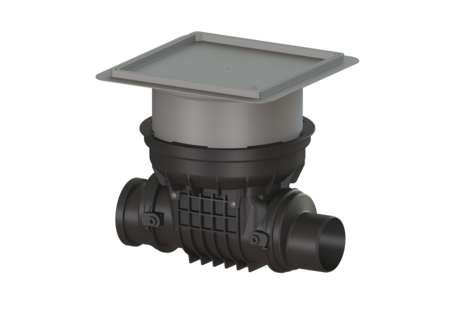

Terugstuwbeveiliging Staufix
DN 125, Vloerplaat, betegelbaar, Type 1
KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, DN 125, vloerinbouw, soort afdekking betegelbare afdekplaat, een mechanische terugstuwklep, buitendiameter (DA) 125 mm, vergrendeling Lock & Lift
- Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Eenvoudig onderhoud en reiniging zonder gereedschap
Artikel nr. | 720125.10X |
---|---|
GTIN | 4026092076071 |
Korting groep | 10 |
Terugstuwbeveiliging Staufix DN 125, Vloerplaat, betegelbaar, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 125 Uitwendige diameter (DA): 125 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 7,7 kg Bruto gewicht: 10,3 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 341 - 464 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 511 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk | |
Afdichting Dekselafdichting voor Staufix, DN125-200 | 686113 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk | |
Testtrechter met afdichting | 70214 | Bekijk | |
Terugstuwklep DN 125/150 | 70232 | Bekijk | |
Inschuifgedeelte DN 125/150, met afdichting | 70242 | Bekijk | |
Vergrendelbaar deksel DN125-200, met noodafsluiter | 72230 | Bekijk | |
Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk | |
Spie DN 125, met afdichting | 83082 | Bekijk | |
Mof DN 125, met afdichting | 83086 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 125
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Lengte (laenge): 511 mm
- Breedte (breite): 444 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 1
