Terugstuwpompinstallatie Pumpfix F

De unieke oplossing voor terugstuw.

Meer dan een terugstuwbeveiliging: de Pumpfix F is de enige terugstuwbeveiliging die tegen de terugstuw in pompt. Tijdens normaal bedrijf voert de terugstuwpompinstallatie het afvalwater continu en zonder energie te verbruiken via het verval naar het riool af. Als er terugstuw plaatsvindt, wordt de terugstuwklep automatisch gesloten en wordt aangevoerd afvalwater tegen de terugstuwdruk in weggepompt. Het geïntegreerde snijwiel verkleint de vaste stoffen, zodat de Pumpfix F ook voor fecaliënhoudend afvalwater geschikt is. Ze kan ook keldertrappen tot 5 m² afwateren.

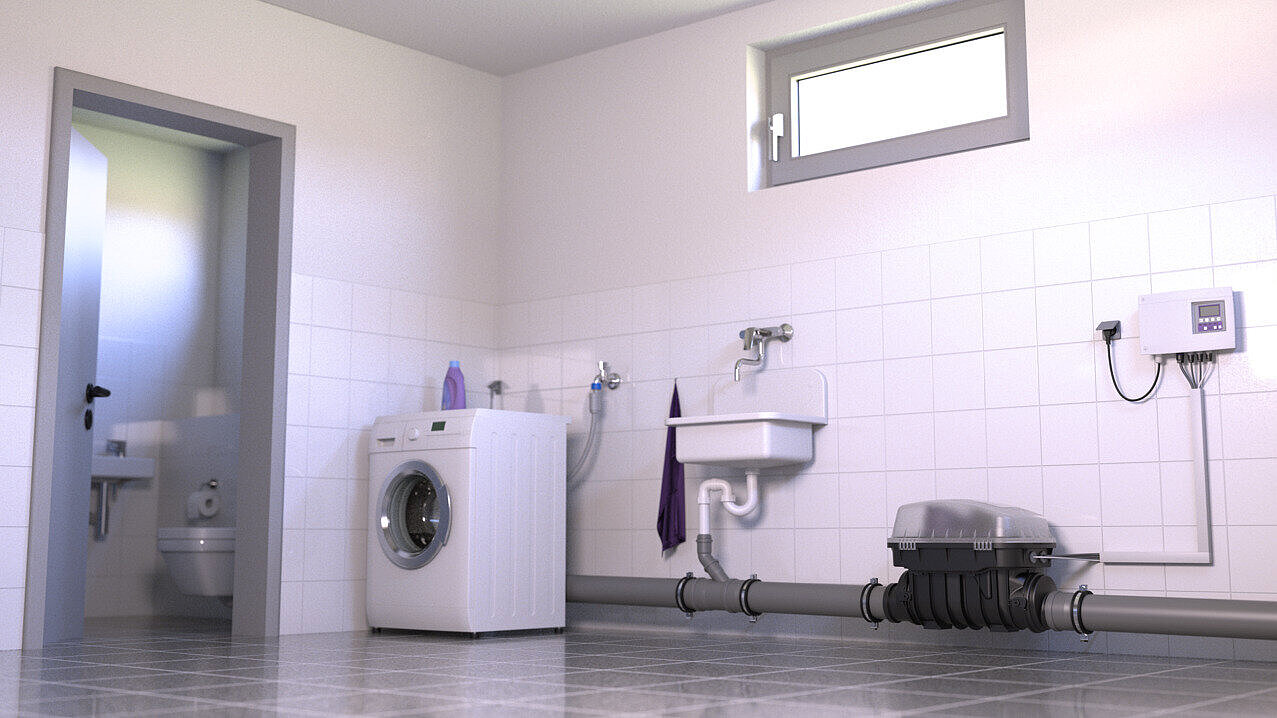

De Pumpfix F is in twee varianten verkrijgbaar: voor inbouw in een vrijliggende afvalwaterleiding en voor vloerinbouw. De laatste variant is met een zwarte of betegelbare afdekking verkrijgbaar.

Voordelen  Artikeloverzicht

Werkingsprincipe

De Pumpfix F is de enige terugstuwbeveiliging met een hybride werking: bij normaal bedrijf gebruikt zij het natuurlijke verval naar het riool. Als er terugstuw plaatsvindt, wordt de pomp automatisch ingeschakeld, zodat ook tegen de terugstuwdruk in kan worden afgewaterd.

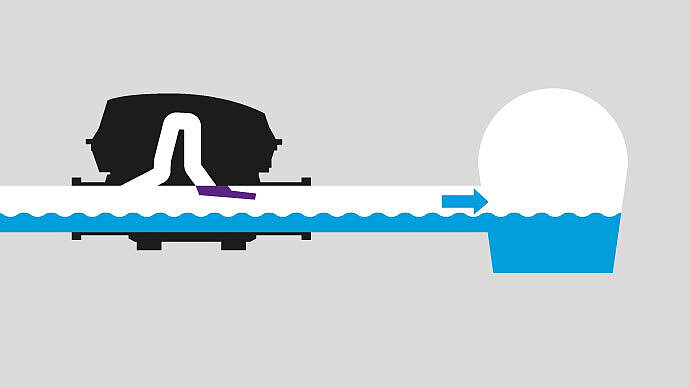

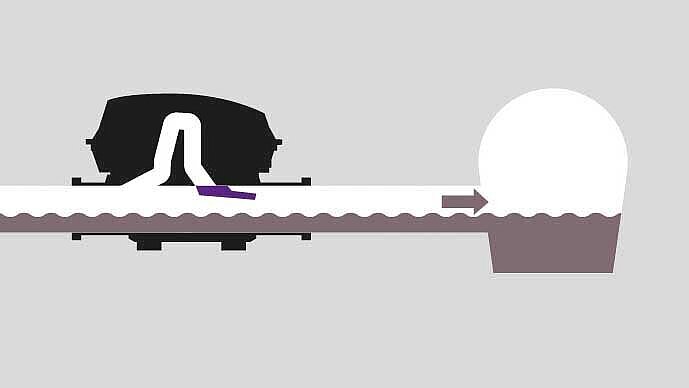

Illustratie van de werking van de terugstuwpompinstallatie Pumpfix F: 1. normaal bedrijf

Normaal bedrijf

Het afvalwater loopt via het natuurlijke verval naar het riool.

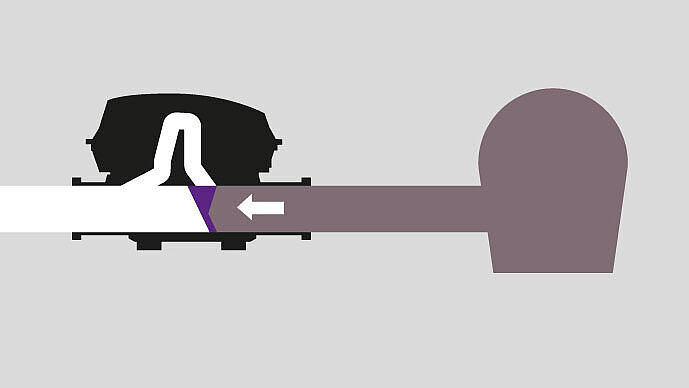

Illustratie van de werking van de terugstuwpompinstallatie Pumpfix F: 2. terugstuw

Terugstuwbeveiliging

De terugstuwklep is gesloten.

Illustratie van de werking van de terugstuwpompinstallatie Pumpfix F: 3. afvoer tijdens terugstuw

Afvoer

Afvalwaterafvoer tijdens de terugstuwfase.

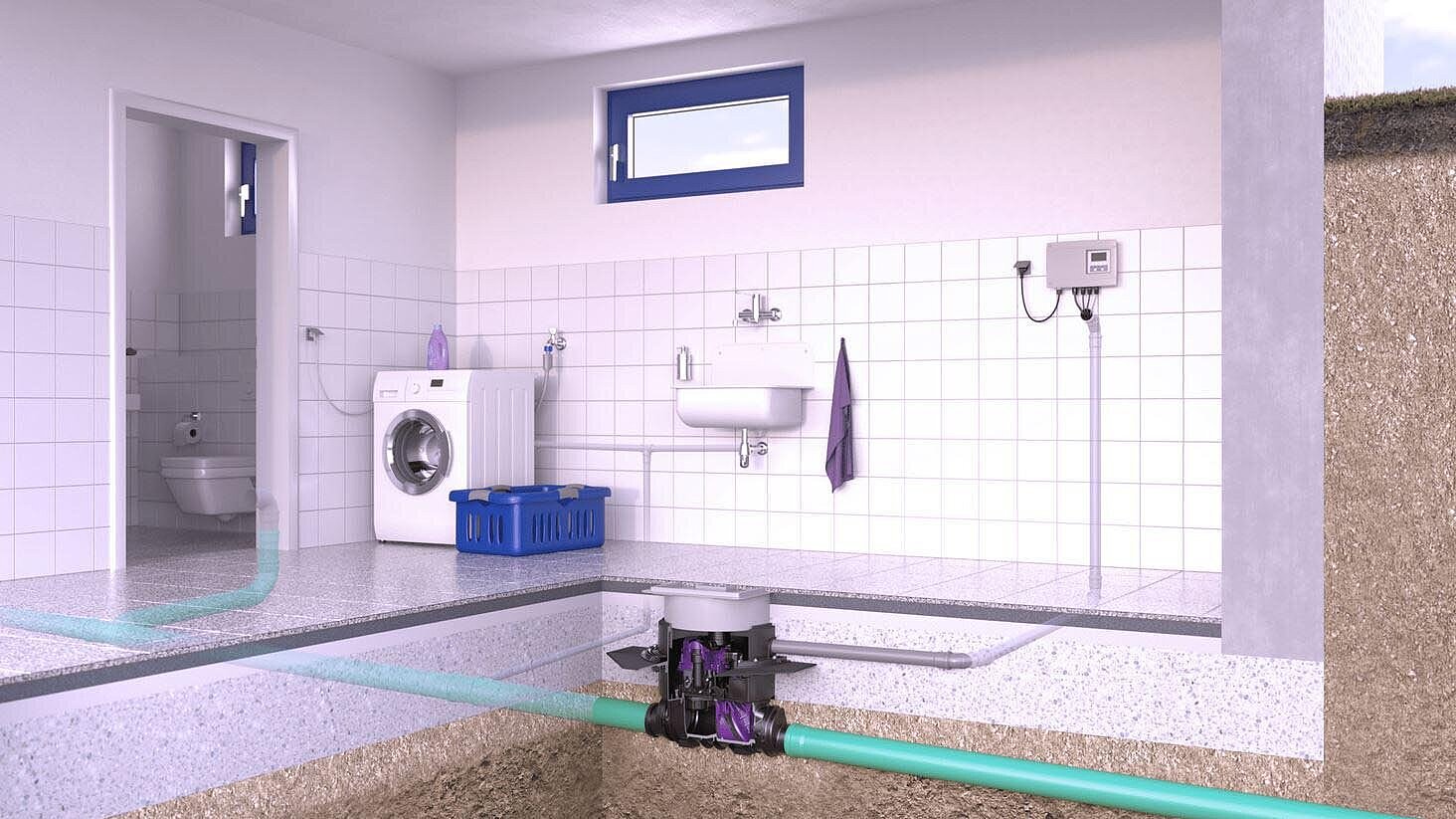

Inbouwset voor de vloerplaat

De terugstuwbeveiliging is beschikbaar voor vloerinbouw en kan met een verlengstuk met centrale flens en elastomeer-afsluitbaan ook in waterdicht beton worden ingebouwd. De geïntegreerde afvoerfunctie zorgt dat aangevoerd oppervlaktewater, bijvoorbeeld bij een leidingbreuk, ondanks terugstuw het riool in wordt gepompt.

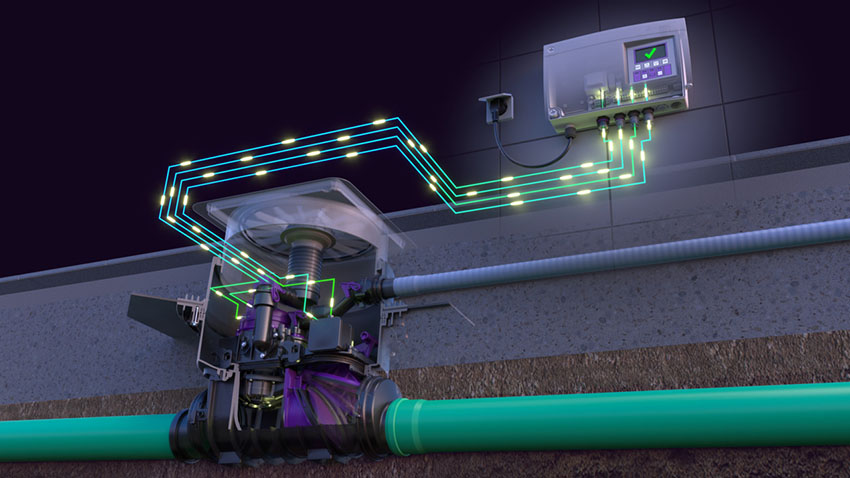

Zelfdiagnosesysteem

De installatie beschikt over een aansluitklare Comfort-besturingskast met zelfdiagnosesysteem ZDS, een scherm voor het weergeven van de bedrijfstoestand en onderhoudsinstructies, en een aansluitoptie voor een gebouwbeheersysteem. Hij kan zonder hulp van een elektricien worden aangesloten.

Terugstuwpompinstallatie Pumpfix F

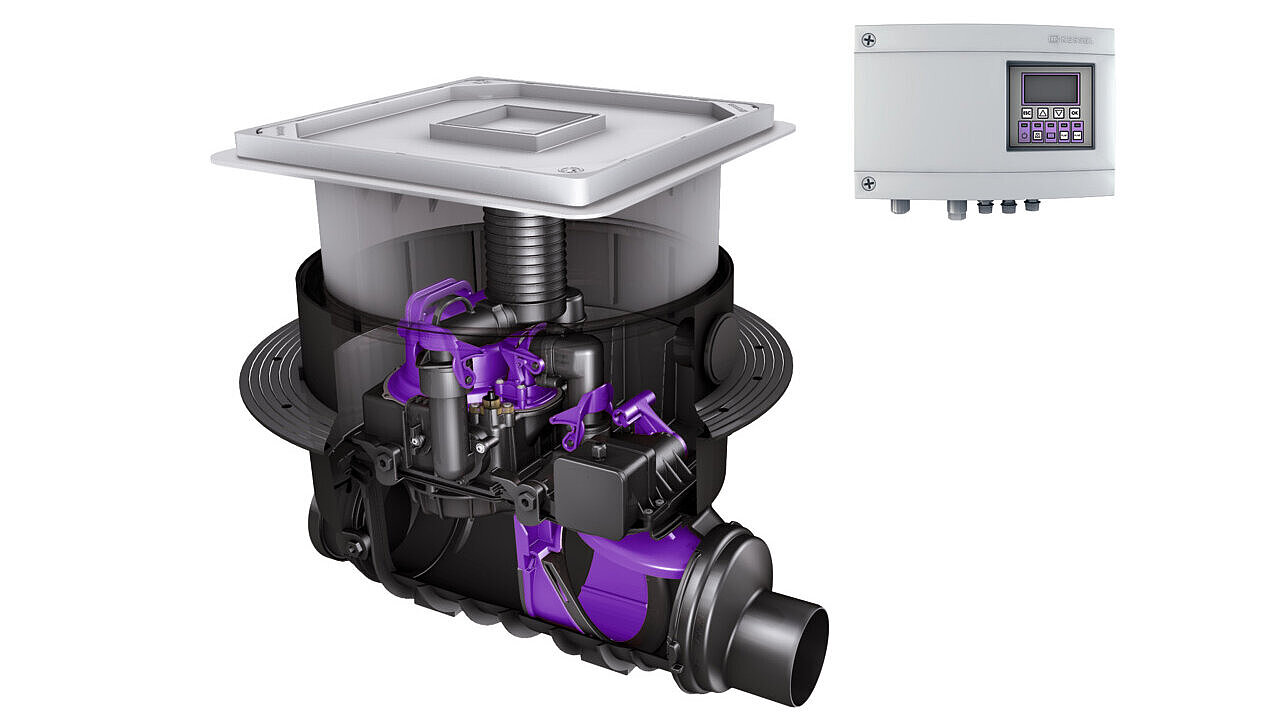

Vloerinbouw

  Soort afdekkingNominale wijdte (DN)LengteBreedte Artikel nr.
24000X betegelbare afdekplaat 590  mm 590  mm 24000X
Bekijk
24100X betegelbare afdekplaat 100 642  mm 590  mm 24100X
Bekijk
24125X betegelbare afdekplaat 125 645  mm 590  mm 24125X
Bekijk
24150X betegelbare afdekplaat 150 656  mm 590  mm 24150X
Bekijk
24200X betegelbare afdekplaat 200 720  mm 590  mm 24200X
Bekijk

  Soort afdekkingNominale wijdte (DN)LengteBreedte Artikel nr.
24000S Afdekplaat met sleufrooster 590  mm 590  mm 24000S
Bekijk
24100S Afdekplaat met sleufrooster 100 642  mm 590  mm 24100S
Bekijk
24125S Afdekplaat met sleufrooster 125 645  mm 590  mm 24125S
Bekijk
24150S Afdekplaat met sleufrooster 150 656  mm 590  mm 24150S
Bekijk
24200S Afdekplaat met sleufrooster 200 720  mm 590  mm 24200S
Bekijk

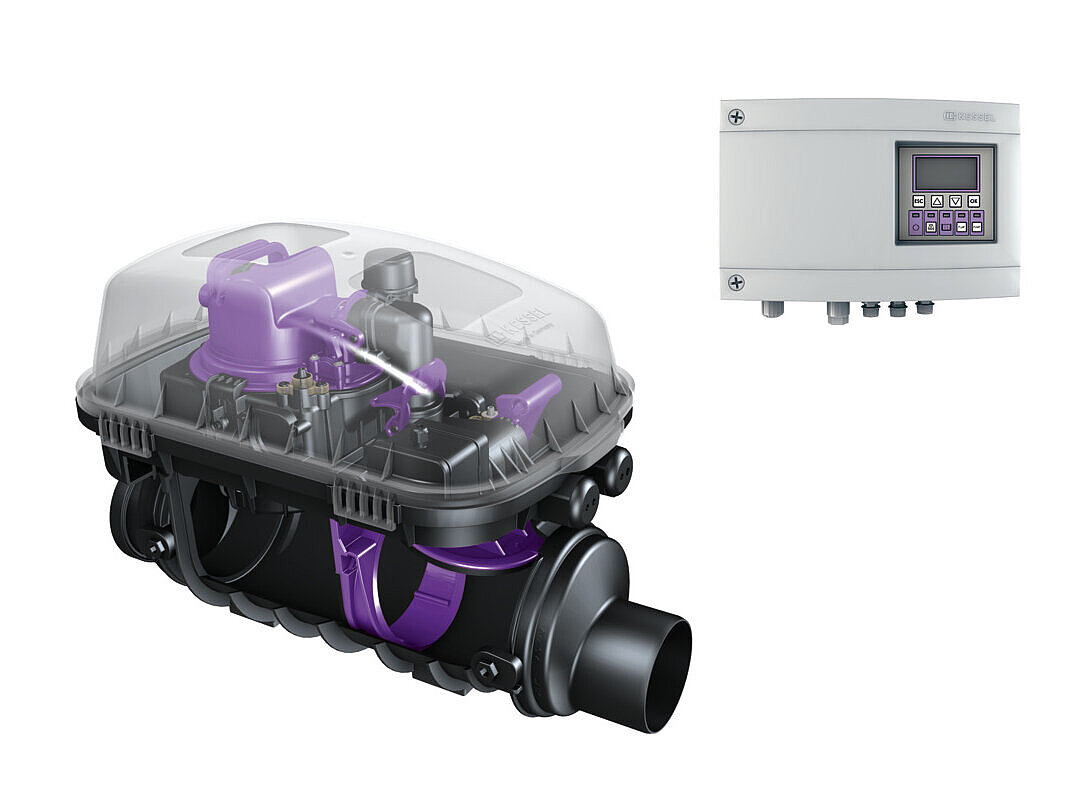

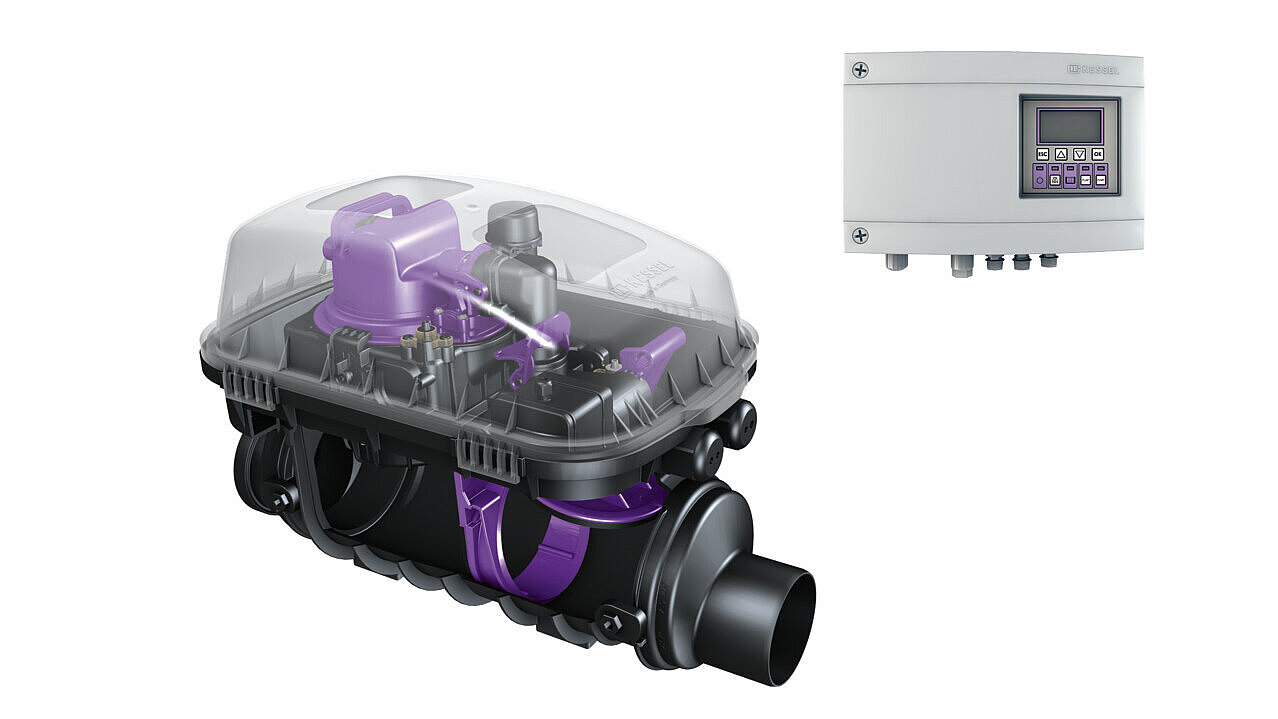

Voor plaatsing in een vrijliggende riolering

  Nominale wijdte (DN)LengteBreedte Artikel nr.
24000 542  mm 350  mm 24000
Bekijk
24100 100 643  mm 350  mm 24100
Bekijk
24125 125 645  mm 350  mm 24125
Bekijk
24150 150 656  mm 350  mm 24150
Bekijk
24200 200 720  mm 350  mm 24200
Bekijk

Rubouwkit en Techniekkit

  Soort afdekkingInbouwsituatie Artikel nr.
24000-RBK
Beschermkap vrijliggende riolering 24000-RBK
Bekijk
24000S-RBK
Afdekplaat met sleufrooster vloerinbouw 24000S-RBK
Bekijk
24000X-RBK
betegelbare afdekplaat vloerinbouw 24000X-RBK
Bekijk

  Titel Artikel nr.
20000-TK
Terugstuwpompinstallatie Ecolift voor Ecolift en Pumpfix F20000-TK
Bekijk
