Badafvoer de Ultravlakke

De vlakke oplossing voor renovaties.

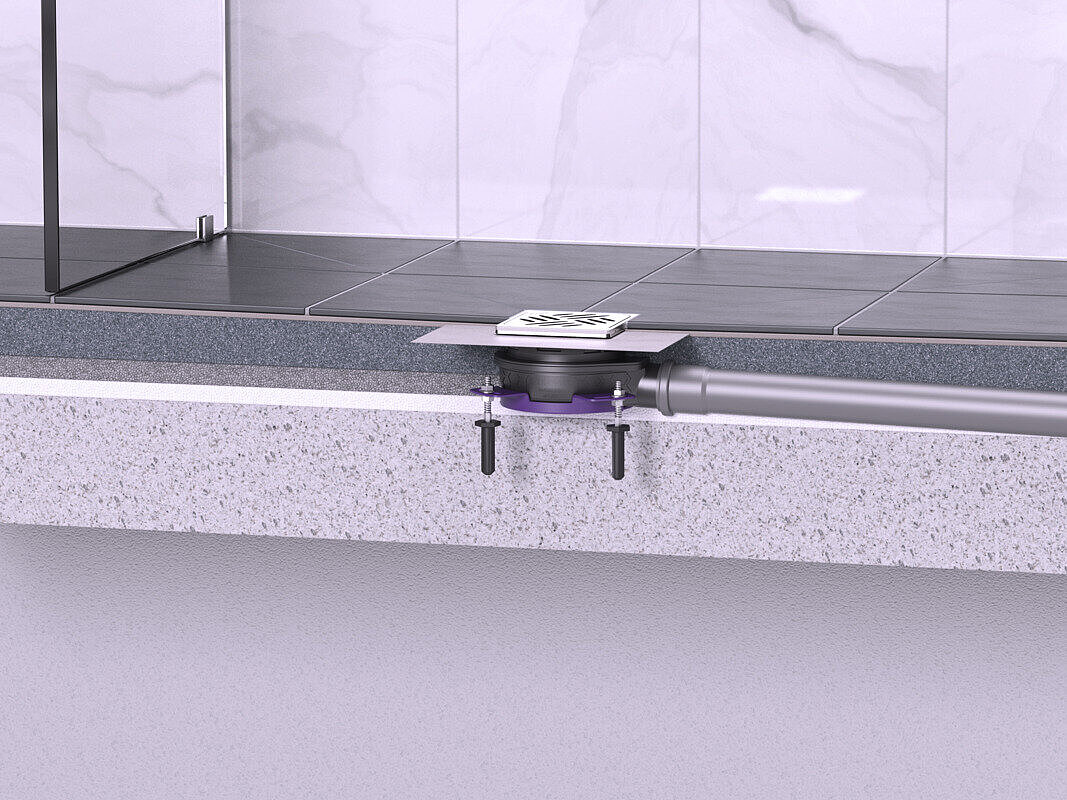

De naam zegt het al: de Ultravlakke is onze vlakste badafvoer en daarmee uitermate geschikt voor renovaties. De Ultravlakke kan worden gecombineerd met verschillende designafdekkingen en heeft ondanks de compacte afmetingen een hoge afvoercapaciteit van 0,6 tot 1,0 l/s.

De Ultravlakke is leverbaar in drie varianten: met een minimale inbouwdiepte van 63 mm (54 mm tot de bovenkant van de flens) met afvoeren van DN 40 en DN 50, en met een inbouwdiepte van 88 mm (79 mm tot de bovenkant van de flens) met afvoer van DN 50.

Voordelen  Artikeloverzicht

Geringe inbouwdiepte

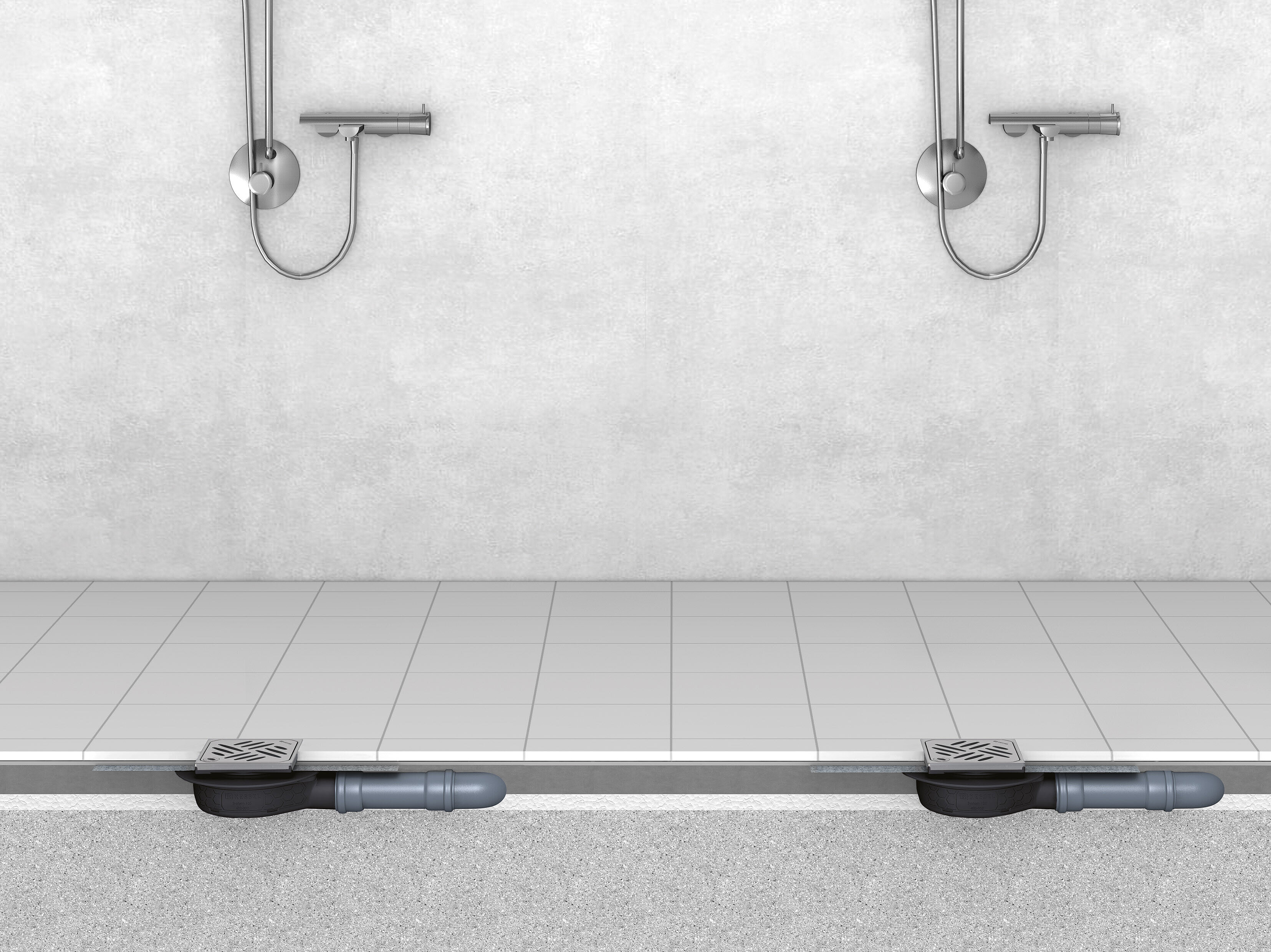

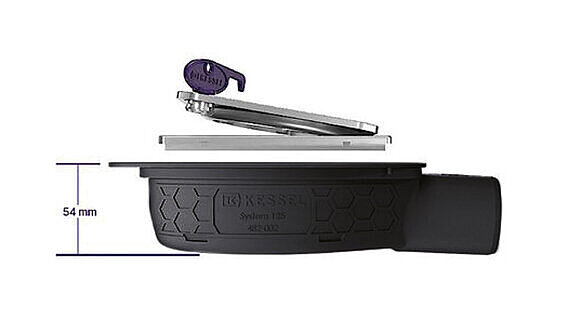

Dankzij de geringe minimale inbouwdiepte van 69 mm (tot de bovenkant van de flens zelfs maar 54 mm) is de Ultravlakke 54 bijzonder geschikt voor drempelvrij bouwen in het kader van renovaties. Maar hij kan natuurlijk ook zonder problemen in nieuwe gebouwen worden gebruikt.

De Ultravlakke 79 beschikt over een stankslot met een waterslothoogte van 50 mm en is met een minimale inbouwdiepte van 95 mm (tot de bovenkant van de flens zelfs maar 79 mm) een ultravlakke en standaardconforme vloerafvoer.

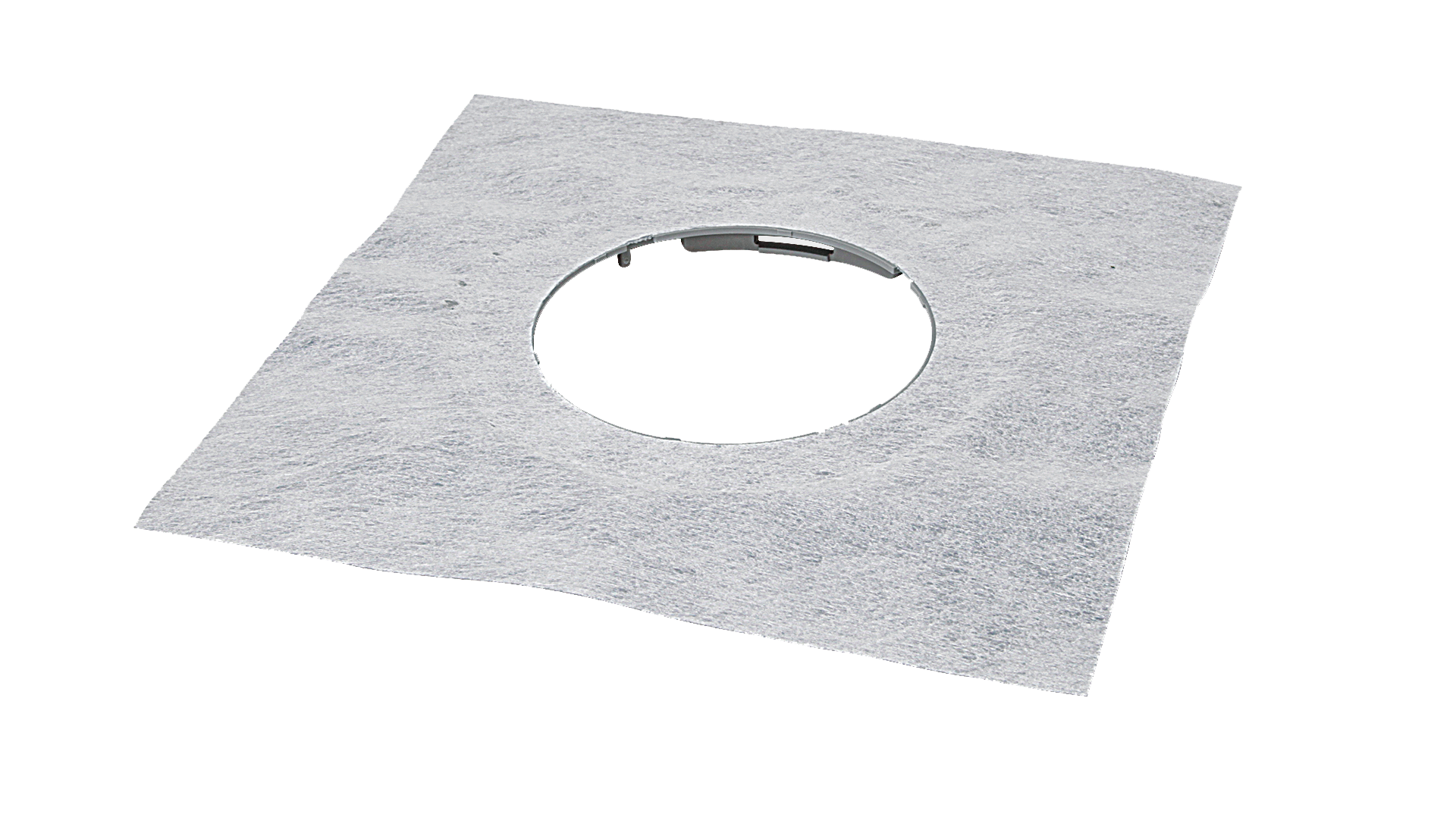

Betrouwbare afdichting met verschillende dichtingsmanchetten

Naar wens wordt de Ultravlakke geleverd met een voorgemonteerd of los dichtingsmanchet of een klikflens.

Stankslot

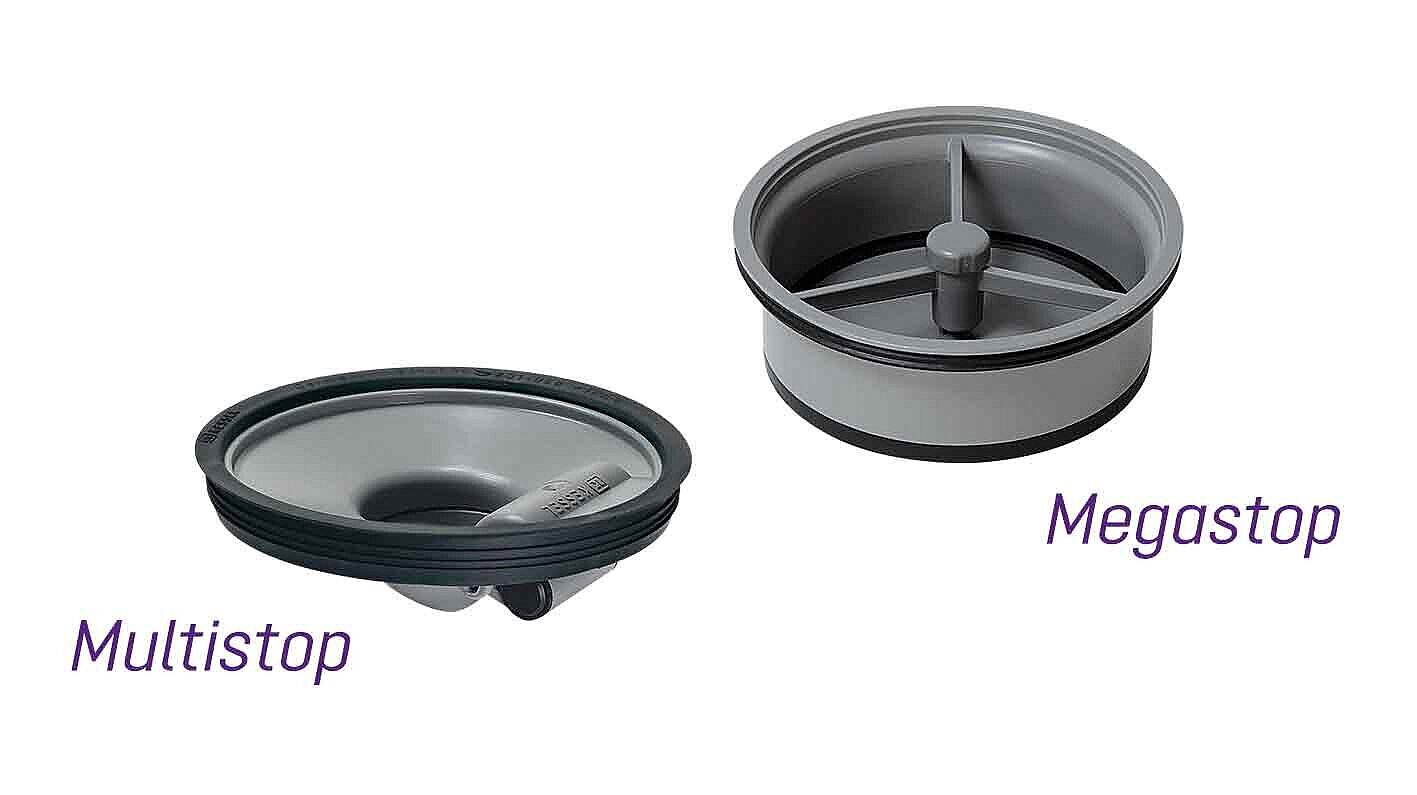

De Ultravlakke beschikt over een uitneembaar stankslot als bescherming tegen onaangename geuren uit het riool. Bepaalde varianten kunnen worden uitgerust met het waterloze stank-, schuim- en ongedierteslot Multistop of het mechanische stankslot met watervoorziening Megastop. Samen met het vergrendelings- en verwijderingsmechanisme Lock & Lift kan de Megastop ook worden ingezet als terugstuwbeveiliging tot 0,1 bar.

Vloerafvoer De Ultravlakke 54

Afdichting van het basiselement

  BelastingsklasseSoort afdekkingNominale wijdte (DN)StankslotVergrendeling deksel Artikel nr.
44740.20 K 3 (EN 1253-1) Sleufrooster 40 inclusief onvergrendeld 44740.20
Bekijk
44740.20M K 3 (EN 1253-1) Sleufrooster 40 inclusief onvergrendeld 44740.20M
Bekijk
44740.62 L 15 (EN 1253-1) Designrooster 40 inclusief onvergrendeld 44740.62
Bekijk
44740.62M L 15 (EN 1253-1) Designrooster 40 inclusief onvergrendeld 44740.62M
Bekijk
44740.63 L 15 (EN 1253-1) Designrooster 40 inclusief Lock & Lift 44740.63
Bekijk
44740.63M L 15 (EN 1253-1) Designrooster 40 inclusief Lock & Lift 44740.63M
Bekijk
44740.66M L 15 (EN 1253-1) Designrooster 40 Megastop Lock & Lift 44740.66M
Bekijk
44750.20 K 3 (EN 1253-1) Sleufrooster 50 inclusief onvergrendeld 44750.20
Bekijk
44750.20M K 3 (EN 1253-1) Sleufrooster 50 inclusief onvergrendeld 44750.20M
Bekijk
44750.62 L 15 (EN 1253-1) Designrooster 50 inclusief onvergrendeld 44750.62
Bekijk
44750.62M L 15 (EN 1253-1) Designrooster 50 inclusief onvergrendeld 44750.62M
Bekijk
44750.63 L 15 (EN 1253-1) Designrooster 50 inclusief Lock & Lift 44750.63
Bekijk

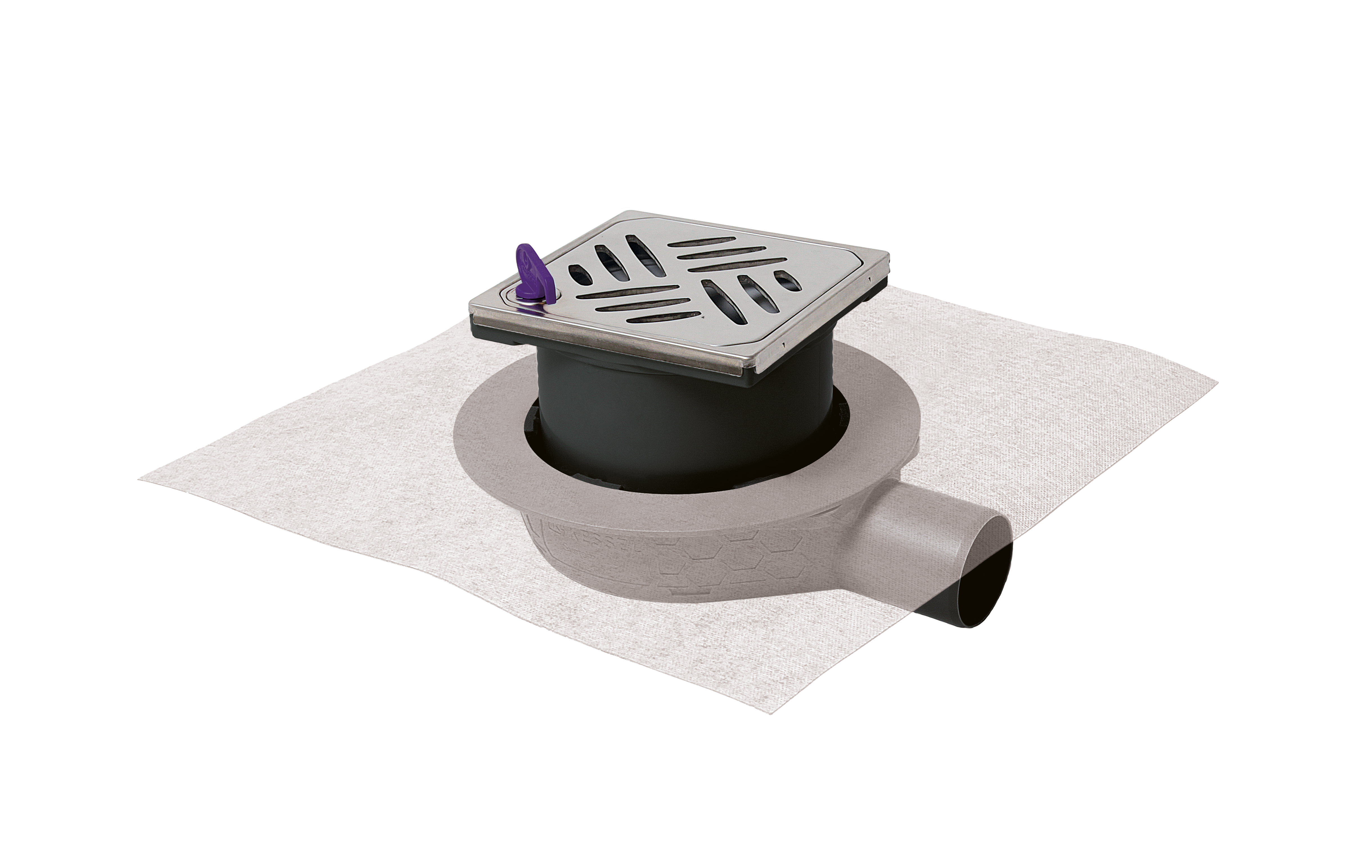

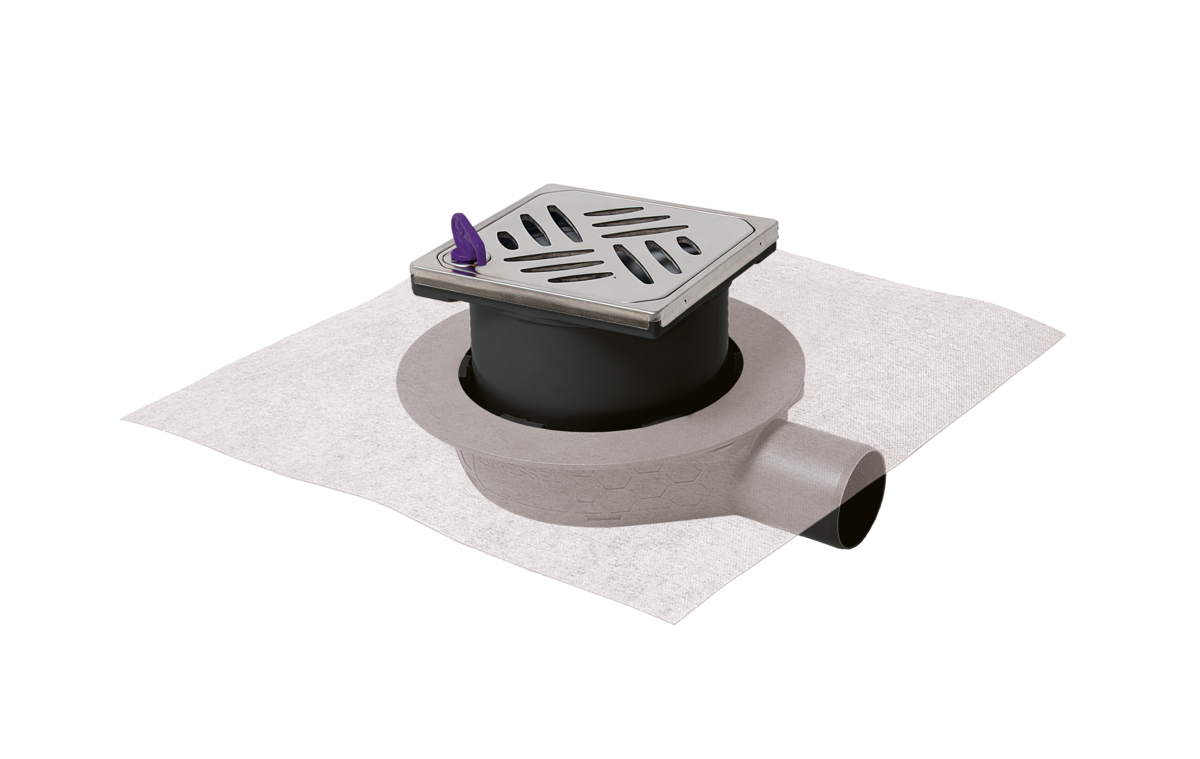

44750.63M L 15 (EN 1253-1) Designrooster 50 inclusief Lock & Lift 44750.63M
Bekijk

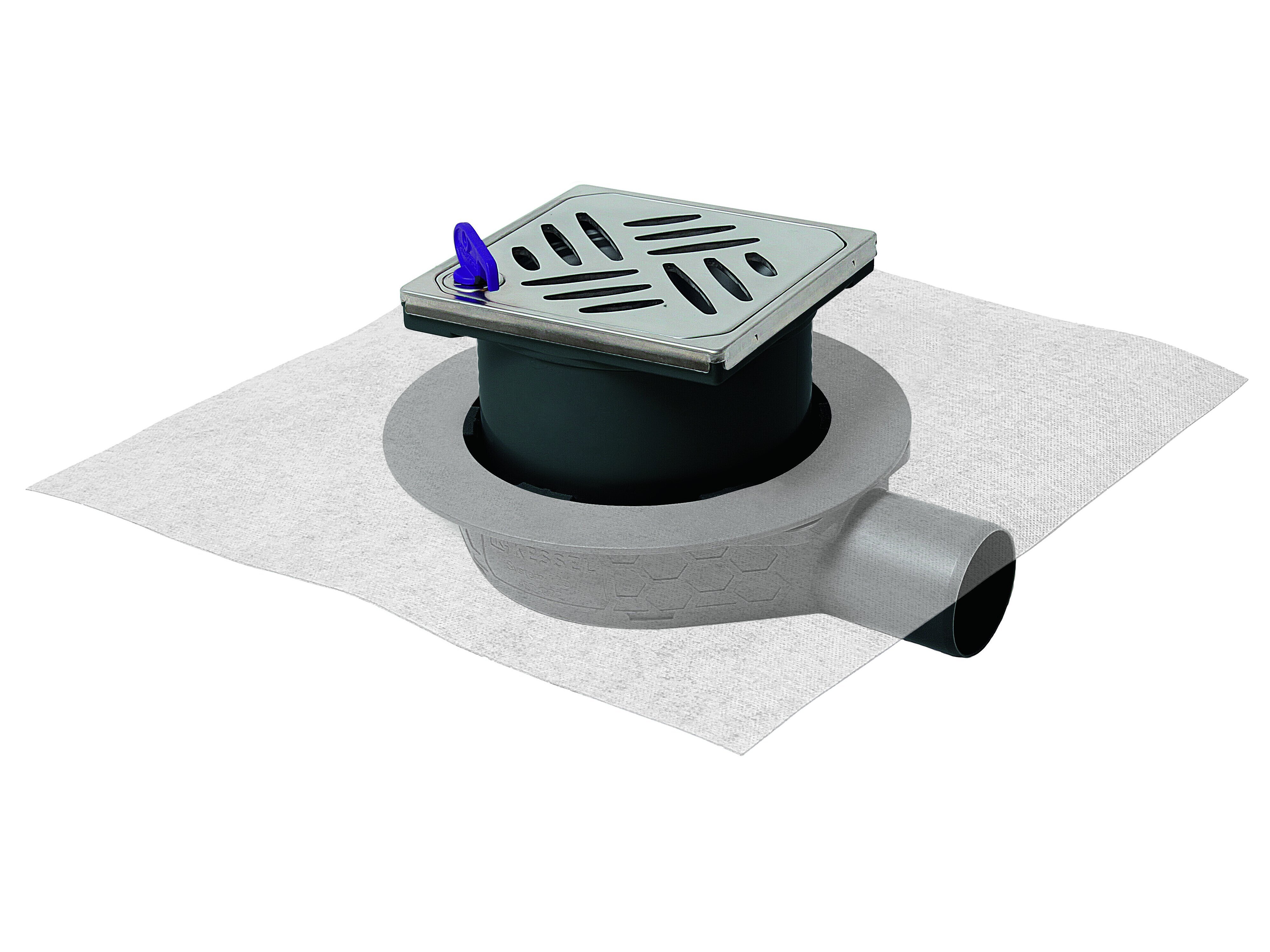

44750.66M L 15 (EN 1253-1) Designrooster 50 Megastop Lock & Lift 44750.66M
Bekijk

Vloerafvoer De Ultravlakke 79

afdichting van het basiselement: klikflens met voorgemonteerde dichtingsmanchet

  BelastingsklasseSoort afdekkingNominale wijdte (DN)StankslotVergrendeling deksel Artikel nr.

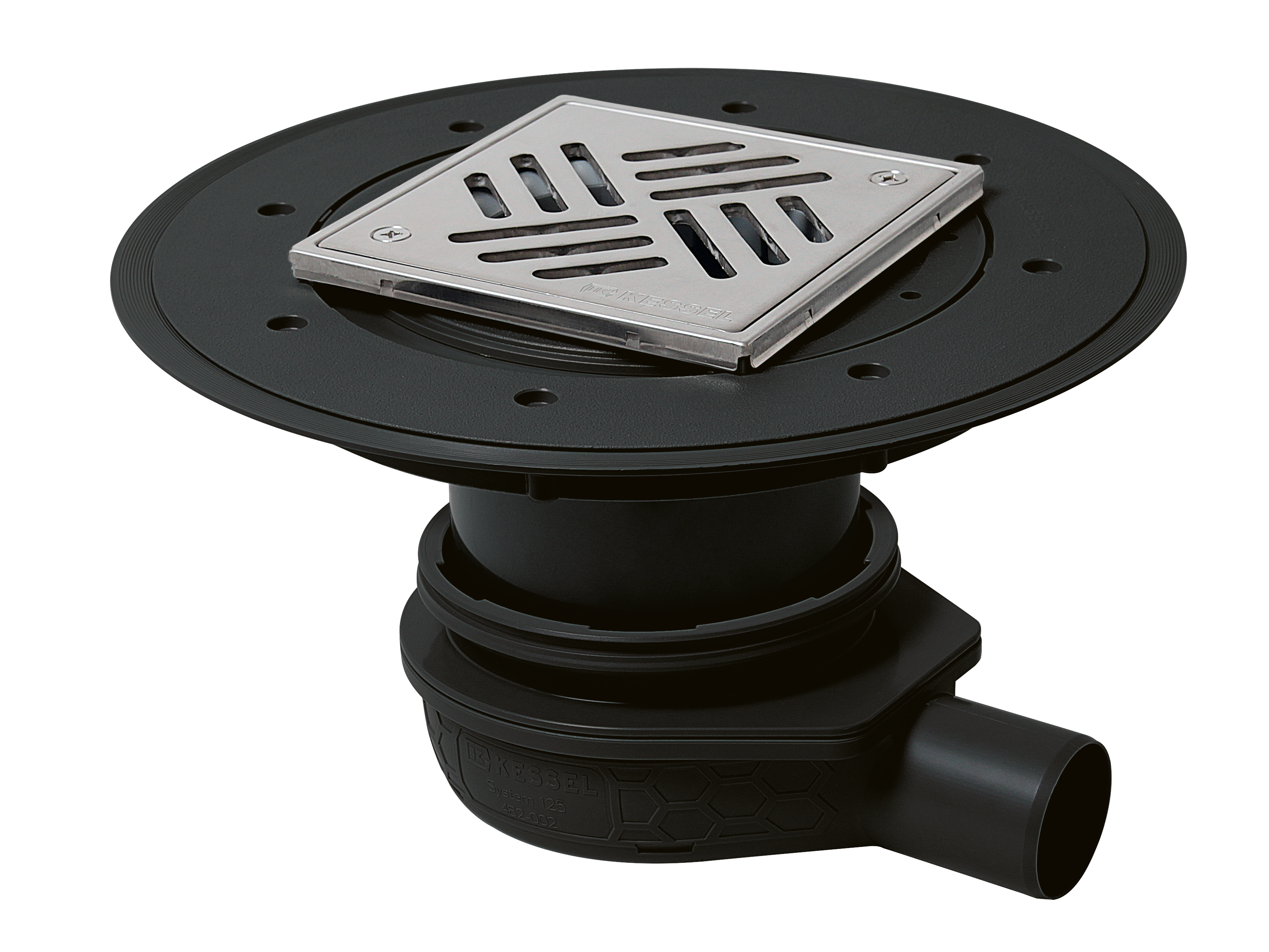

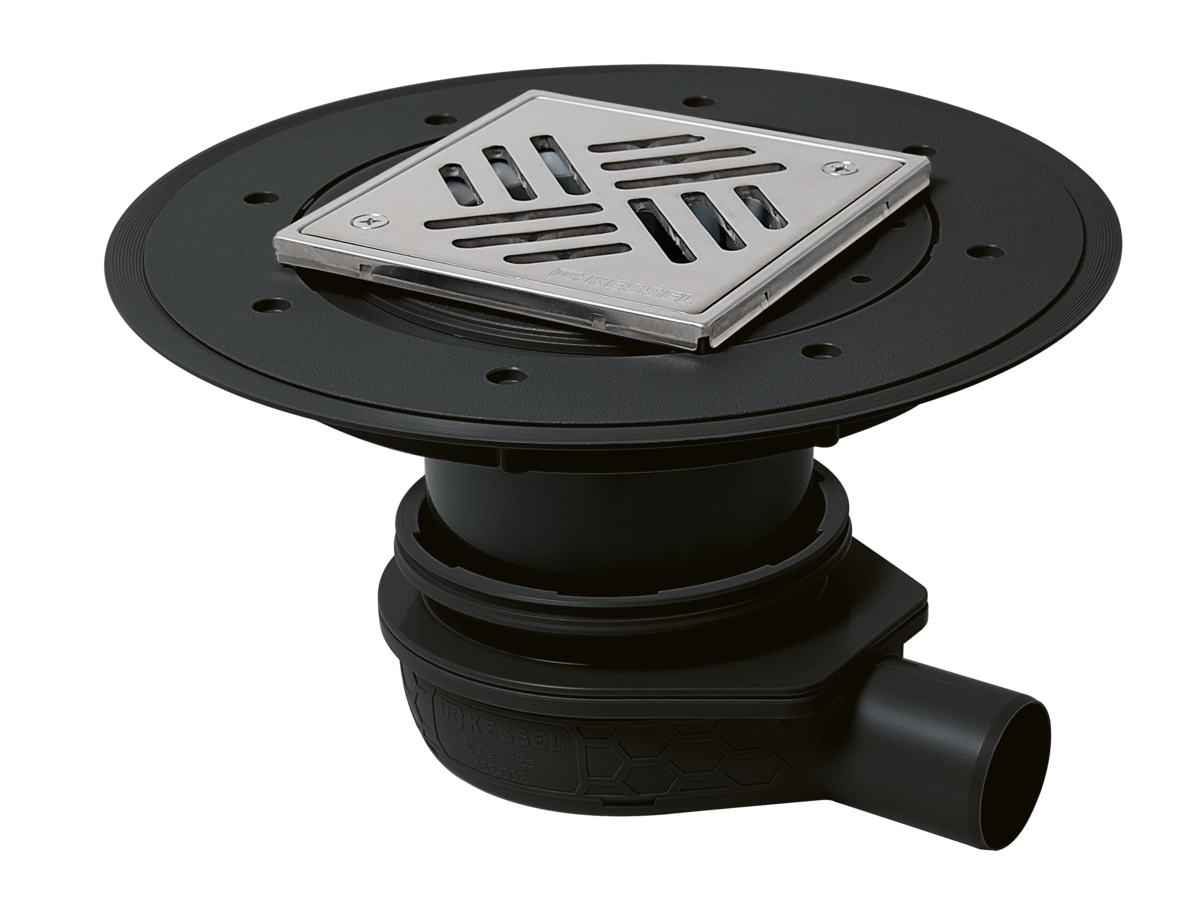

44700.51 K 3 (EN 1253-1) Sleufrooster 50 inclusief geschroefd 44700.51
Bekijk
44700.52 L 15 (EN 1253-1) Designrooster 50 inclusief onvergrendeld 44700.52
Bekijk

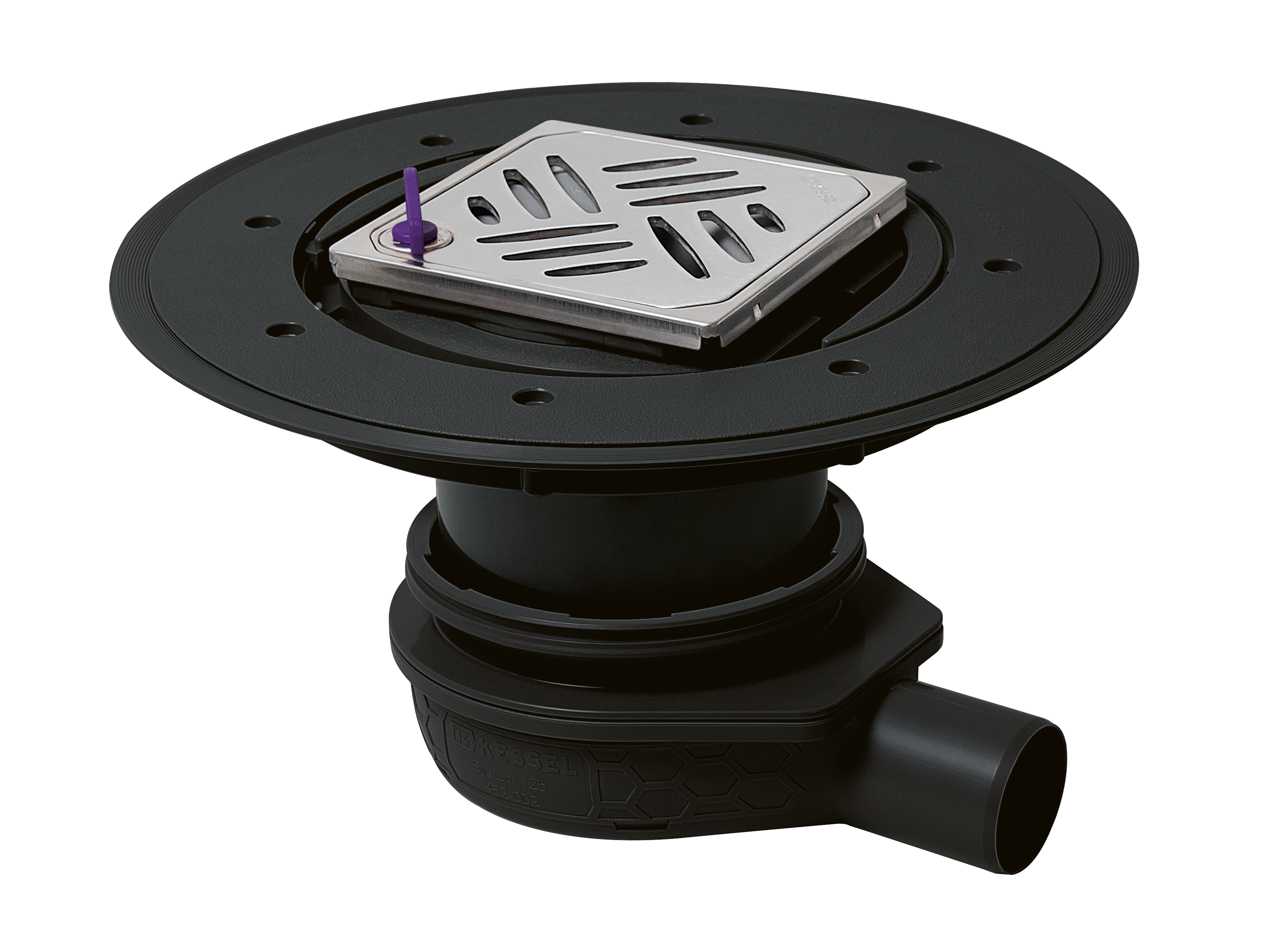

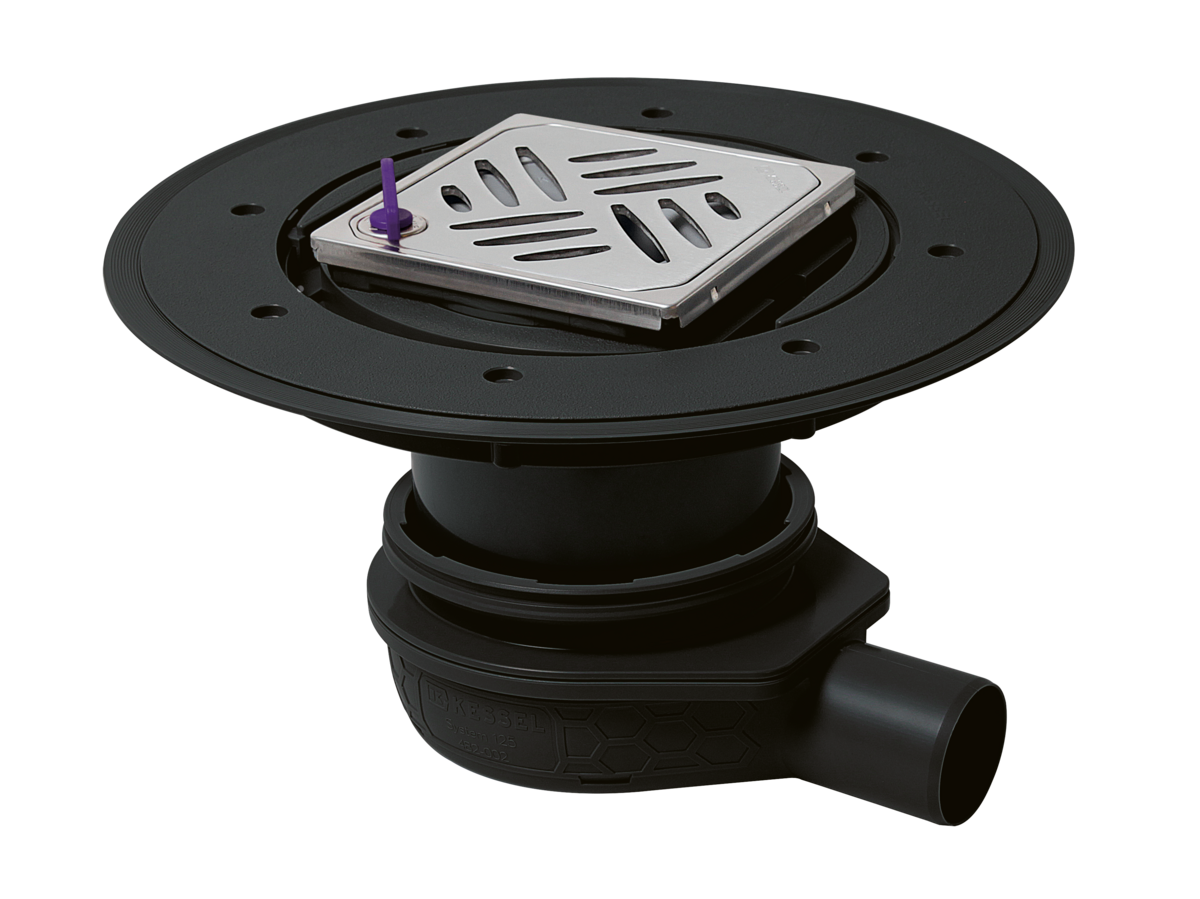

44700.53 L 15 (EN 1253-1) Designrooster 50 inclusief Lock & Lift 44700.53
Bekijk

Zonder afdichting

  BelastingsklasseSoort afdekkingNominale wijdte (DN)StankslotVergrendeling deksel Artikel nr.
44700.20 K 3 (EN 1253-1) Sleufrooster 50 inclusief onvergrendeld 44700.20
Bekijk
44700.20M K 3 (EN 1253-1) Sleufrooster 50 inclusief onvergrendeld 44700.20M
Bekijk
44700.62 L 15 (EN 1253-1) Designrooster 50 inclusief onvergrendeld 44700.62
Bekijk
44700.63 L 15 (EN 1253-1) Designrooster 50 inclusief Lock & Lift 44700.63
Bekijk

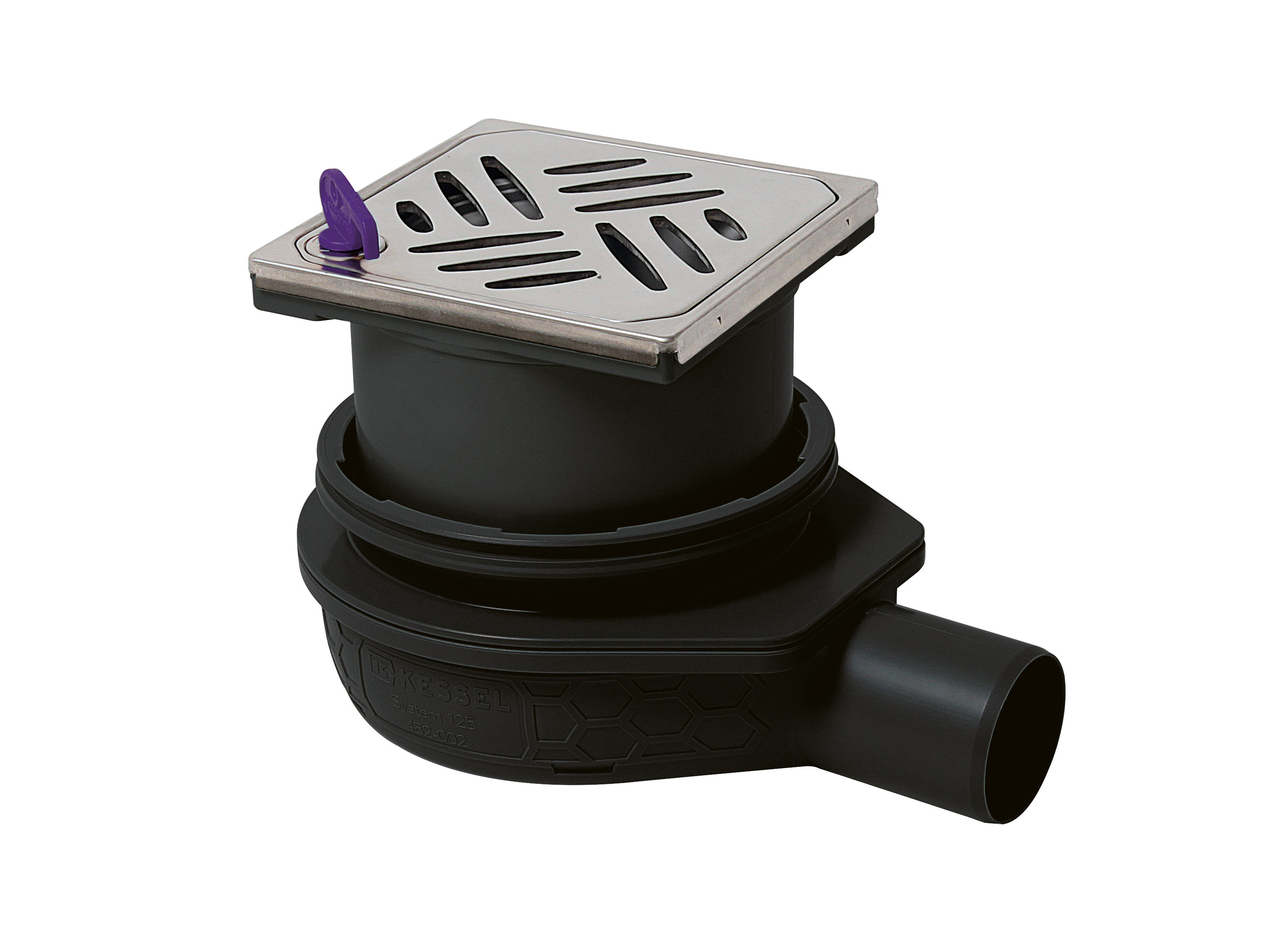

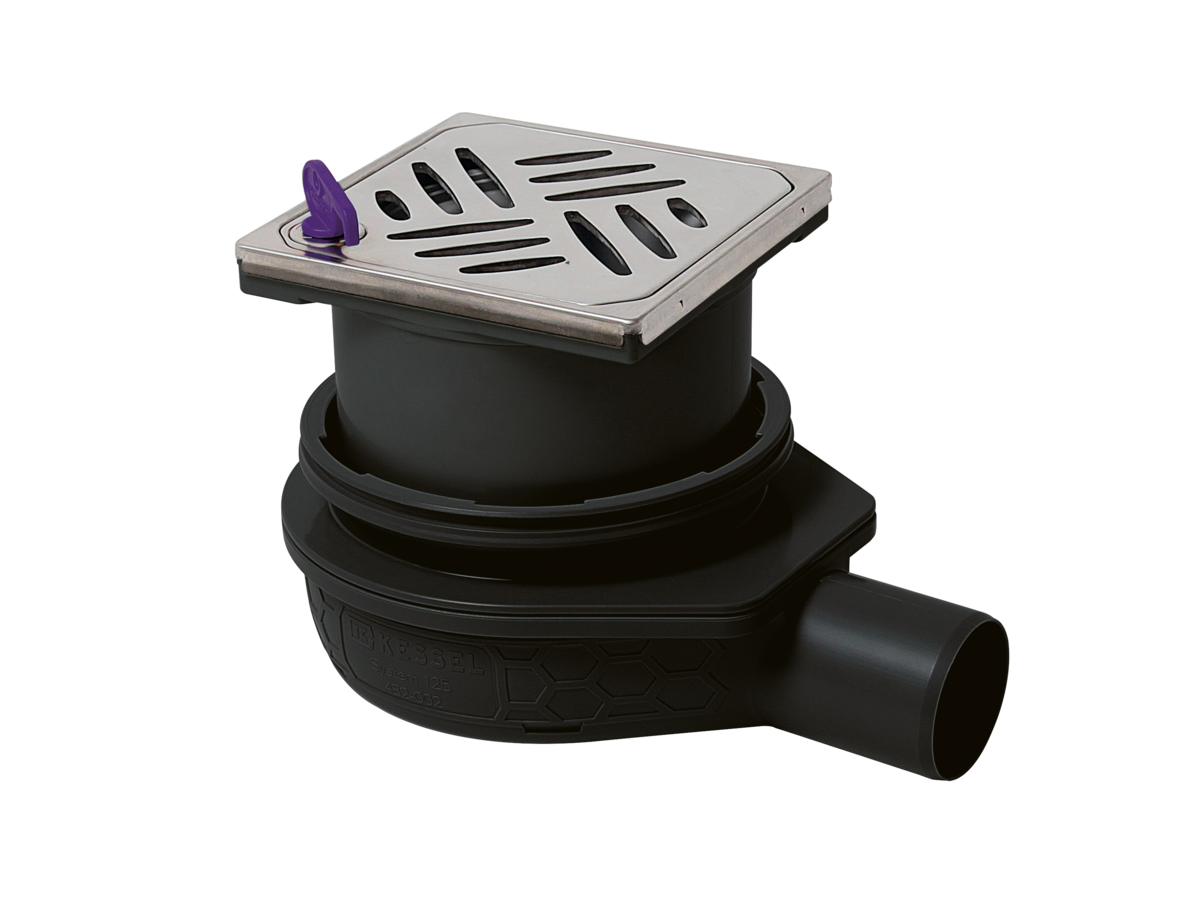

44700.66 L 15 (EN 1253-1) Designrooster 50 Megastop Lock & Lift 44700.66
Bekijk

Basiselement voor De Ultravlakke

De Ultravlakke 79

  Nominale wijdte (DN)Stankslot Artikel nr.
44700 50 inclusief 44700
Bekijk
44701 50 inclusief 44701
Bekijk

De Ultravlakke 54

  Nominale wijdte (DN)Stankslot Artikel nr.
44740 40 inclusief 44740
Bekijk
44740M 40 inclusief 44740M
Bekijk
44750 50 inclusief 44750
Bekijk
44750M 50 inclusief 44750M
Bekijk

Kunt u geen passend product vinden?

Naast onze standaardafvoeren ontwikkelen wij naar wens van de klant maatwerkoplossingen voor bijzondere eisen op het gebied van vorm, functie en dimensionering.

Maatwerkoplossingen
