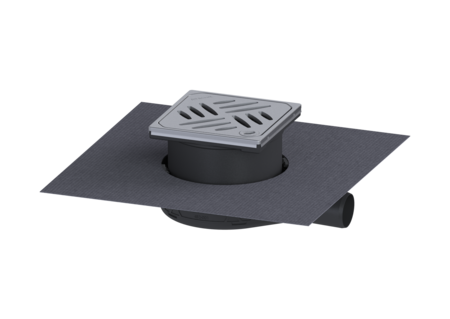

Vloerafvoer De Ultravlakke 54
DN 40, WaD, Designrooster, L&L, Megastop
KESSEL Vloerafvoer De Ultravlakke 54, lengte afdekking 120 mm, nominale wijdte (DN) 40, soort afdekking Designrooster, vergrendeling Lock & Lift, stankslot Megastop, afdichting basiselement door voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534, belastingsklasse L 15
- inclusief uitneembaar stankslot in het opzetstuk
- Lage inbouwdiepte
- Wetenschappelijk bewezen geluidsisolatie
Artikel nr. | 44740.66M |
---|---|
GTIN | 4026092080818 |
Korting groep | 10 |
Vloerafvoer De Ultravlakke 54 DN 40, WaD, Designrooster, L&L, Megastop
De vloerafvoer De Ultravlakke 54 is geschikt voor vloerafwatering binnen. De afvoer van kunststof is uitgerust met een stankslot in het opzetstuk. Uitvoering Systeem: 125 Opening voor doorsijpelend water: optioneel Terugstroombeveiliging: tot 0,1 bar Afdichting van het basiselement: voorgemonteerd dichtingsmanchet (WaD) volgens DIN 18534 Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 10 mm Algemene karakteristieken Nominale wijdte (DN): 40 Uitwendige diameter (DA): 40 mm ATEX: nee Afmetingen In hoogte verstelbaar: 70 - 121 mm Netto gewicht: 0,65 kg Bruto gewicht: 1,11 kg Soort hoogteverstelling: telescopisch opzetstuk Lengte: 246 mm Breedte: 200 mm Hoogte: 54 mm Lengte verpakking: 331 mm Breedte verpakking: 331 mm Hoogte verpakking: 123,4 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: ABS Afdekkingskarakteristieken Soort afdekking: Designrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 120 mm Hoogte Afdekking: 16 mm Lengte Afdekking: 120 mm Oppervlak: geslepen Framemateriaal: rvs 14301 Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Roosterdesign: Kessel Antislipklasse: R9 volgens DIN 51130; C volgens DIN 51097 Framebreedte: 132 mm Framelengte: 132 mm Form opzetstuk: hoekig Materiaal opzetstuk: ABS Stankslot: Megastop
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Montagehulpset voor basiselem. de Ultravlakke 54 en 79 | 44702 | Bekijk | |
Haarzeef voor de Ultravlakke 54 en 79, Systeem125 | 44704 | Bekijk | |
Stankslot Multistop, Systeem 125 | 48500 | Bekijk | |
verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk | |
Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk | |
Stankslot voor De Ultravlakke 79 | 680696 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Haarzeef voor de Ultravlakke 54 en 79, Systeem125 | 44704 | Bekijk | |
Opzetstuk Designr. Kessel, rvs304, Lock&Lift, L15 | 48201 | Bekijk | |
Stankslot Megastop | 48550 | Bekijk | |
Designrooster Oval, Lock & Lift | 680225 | Bekijk | |
Designrooster KESSEL, Lock & Lift | 680226 | Bekijk | |
Designrooster Cross, Lock & Lift | 680235 | Bekijk | |
Designrooster Parade, Lock & Lift | 680236 | Bekijk | |
Designrooster Festival, Lock & Lift | 680237 | Bekijk | |
Designrooster Spot, Lock & Lift | 680238 | Bekijk | |
Designrooster Slot, Lock & Lift | 680239 | Bekijk | |
Designrooster Sticks, Lock & Lift | 680240 | Bekijk | |
Ontgrendelsleutel voor Lock & Lift | 680702 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates |
- Materiaal afvoerelement (material_grundkoerper): ABS
- Afdekkingsmateriaal (abdeckung_material): rvs 14301
- Framemateriaal (rahmen_material): rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck): ABS
- Nominale wijdte (DN) (nennweite): 40
- Soort afdekking (abdeckungsart): Designrooster
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Vergrendeling (verriegelung): Lock & Lift
- Stankslot (geruchsverschluss): Megastop
