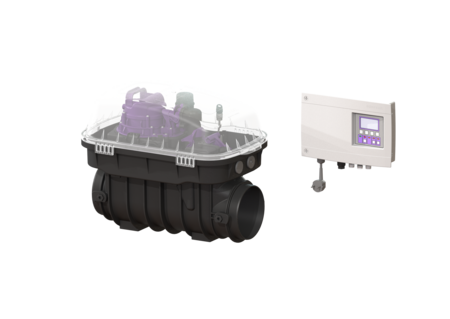

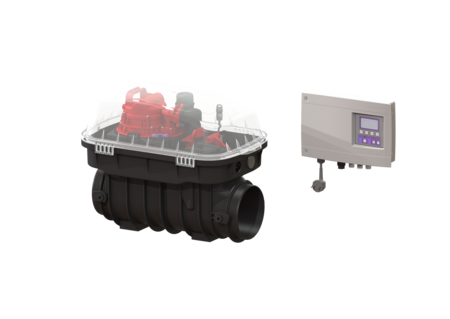

Terugstuwpompinst. Pumpfix F

zonder aansluitspie, vrijliggend

KESSEL Terugstuwpompinst. Pumpfix F, afvalwater Fecaliënhoudend afvalwater, met een onderdompelbare SPZ 1000 pomp, soort afdekking Beschermkap, vergrendeling Klemsluiting, niveauregistratie Optische sonde

  • Terugstuwpompinstallatie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Kan flexibel worden ingebouwd; voor vloerinbouw zijn verschillende afdekkingen met afvoerfunctie beschikbaar
  • Geluidsarm en energiebesparend
Artikel nr. 24000
GTIN 4026092053898
Korting groep 30

Terugstuwpompinst. Pumpfix F zonder aansluitspie, vrijliggend
De hoogwaardige terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. De buis is standaard geopend. Bij terugstuw wordt het motorische afsluitsysteem automatisch gesloten. Tijdens de terugstuwfase verzorgt de pomp met geïntegreerd snijwerk de afwatering. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-388 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 20,5 kg Bruto gewicht: 22 kg Afschot: 9 mm Inbouwdiepte: 500 - 640 mm Lengte: 542 mm Breedte: 350 mm Hoogte: 422 mm Lengte verpakking: 785 mm Breedte verpakking: 385 mm Hoogte verpakking: 465 mm Reservoir/basiselement Uitvoering aansluiting: optioneel Afdekkingskarakteristieken Soort afdekking: Beschermkap Afdekkingsmateriaal: Kunststof Afdekking kleur: transparant Breedte Afdekking: 350 mm Hoogte Afdekking: 165 mm Lengte Afdekking: 542 mm Vergrendeling: Klemsluiting Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Type aansluitleiding motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Type aansluitleiding sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,2 A
  Titel Artikel nr.
Spie DN 100, met afdichting 83081 Bekijk
Spie DN 125, met afdichting 83082 Bekijk
Spie DN 150, met afdichting 83083 Bekijk
Spie DN 200, met afdichting 83084 Bekijk
Mof DN 100, met afdichting 83085 Bekijk
Mof DN 125, met afdichting 83086 Bekijk
Mof DN 150, met afdichting 83087 Bekijk
Mof DN 200, met afdichting 83088 Bekijk
  Titel Artikel nr.
  Titel Artikel nr.
Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
Activatiecode voor potentiaalvrij contact 80077 Bekijk
Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
  Titel Artikel nr.
Vergrendelbaar deksel Toevoerkant 28052 Bekijk
Vergrendelbaar deksel Uitloopkant 28056 Bekijk
Ontluchting met actiefkoolfilter 28060 Bekijk
Actiefkoolfilter  5 stuks 28061 Bekijk
Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 28071 Bekijk
Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m 28351 Bekijk
Eenhandssluiting voor terugslagklep 680018 Bekijk
Batterij 9V-batterij 680034 Bekijk
Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
Perskoppeling met terugslagklep 680104 Bekijk
Afdichtingsset Pumpfix, Ecolift 70319 Bekijk
Terugstuwklep motorisch, met inschuifgedeelte 80038 Bekijk
Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
Aandrijfmotor aansluitklaar, 5m-kabel 80076 Bekijk
Vervangingsset optische sonde 5m-kabel 80888 Bekijk
Adapter Set optische sonde 80892 Bekijk
Beschermkap transparant 83031 Bekijk
Opzetstuk voor het bevestigen van een beschermkap 83032 Bekijk
  • Besturingskast (schaltgeraet): Comfort
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • TÜV testteken (pruefzeichen): ID 1111241793
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • (nennweite):
  • Lengte (laenge): 542  mm
  • Breedte (breite): 350  mm
