Terugstuwpompinst. Pumpfix F

DN 125, Vloerplaat, zwart

24125S
24125S

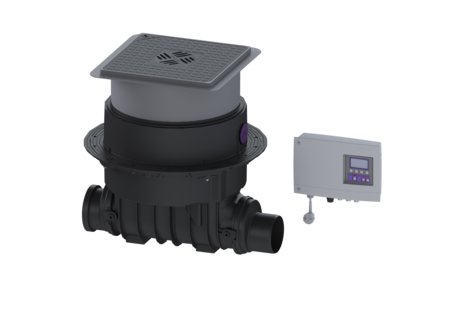

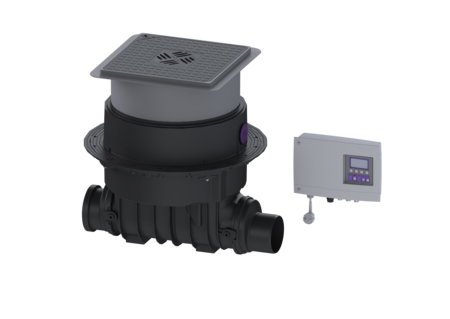

KESSEL Terugstuwpompinst. Pumpfix F, afvalwater Fecaliënhoudend afvalwater, met een onderdompelbare SPZ 1000 pomp, nominale wijdte (DN) 125, soort afdekking Afdekplaat met sleufrooster, vergrendeling Lock & Lift, niveauregistratie Optische sonde

  • Terugstuwpompinstallatie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Kan flexibel worden ingebouwd; voor vloerinbouw zijn verschillende afdekkingen met afvoerfunctie beschikbaar
  • Geluidsarm en energiebesparend
Artikel nr. 24125S
GTIN 4026092046548
Korting groep 30

Terugstuwpompinst. Pumpfix F DN 125, Vloerplaat, zwart
De hoogwaardige terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. De buis is standaard geopend. Bij terugstuw wordt het motorische afsluitsysteem automatisch gesloten. Tijdens de terugstuwfase verzorgt de pomp met geïntegreerd snijwerk de afwatering. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 125 Uitwendige diameter (DA): 125 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-388 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 28 kg Bruto gewicht: 33,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 645 mm Breedte: 590 mm Lengte verpakking: 785 mm Breedte verpakking: 615 mm Hoogte verpakking: 550 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Afdekplaat met sleufrooster Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Stankslot: Multistop Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Type aansluitleiding motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Type aansluitleiding sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Besturing Besturingskast: Comfort Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,2 A
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Bekijk
80077 Activatiecode voor potentiaalvrij contact 80077 Bekijk
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Bekijk
80891 Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
83070 verlengstuk H: 200 mm 83070 Bekijk
83073 Verlengstuk H: 234 mm, met flens en tegenflens 83073 Bekijk
83075 verlengstuk H: 360 mm, met centrale flens 83075 Bekijk
  Titel Artikel nr.
28054 Vergrendelbaar deksel Toevoerkant 28054 Bekijk
28056 Vergrendelbaar deksel Uitloopkant 28056 Bekijk
28060 Ontluchting met actiefkoolfilter 28060 Bekijk
28061 Actiefkoolfilter  5 stuks 28061 Bekijk
28071 Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 28071 Bekijk
28075 Messenvervangset KTP 1000 / SPZ 1000 28075 Bekijk
28351 Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m 28351 Bekijk
680018 Eenhandssluiting voor terugslagklep 680018 Bekijk
680034 Batterij 9V-batterij 680034 Bekijk
680075 Afvoeraansluiting DN 70, voor Pumpfix, Ecolift, Aqualift F 680075 Bekijk
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Bekijk
680104 Perskoppeling met terugslagklep 680104 Bekijk
680150 Afdichting voor opzetstuk, vanaf 07-2014 680150 Bekijk
686114 Afdichting voor afdekplaat, systeem 330 mm 686114 Bekijk
70319 Afdichtingsset Pumpfix, Ecolift 70319 Bekijk
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Bekijk
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Bekijk
80076 Aandrijfmotor aansluitklaar, 5m-kabel 80076 Bekijk
80888 Vervangingsset optische sonde 5m-kabel 80888 Bekijk
80892 Adapter Set optische sonde 80892 Bekijk
830046 Afdekplaat 366 x 366 mm met vlakke afvoer, Multistop zwart 830046 Bekijk
830065 Opzetstuk system 400 Afsluitbaar, zilvergrijs 830065 Bekijk
83082 Spie DN 125, met afdichting 83082 Bekijk
83086 Mof DN 125, met afdichting 83086 Bekijk
  • Nominale wijdte (DN) (nennweite): 125
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Besturingskast (schaltgeraet): Comfort
  • Afdekkingsmateriaal (abdeckung_material): Kunststof
  • TÜV testteken (pruefzeichen): ID 1111241793
  • Inbouwsituatie (einbausituation): vloerinbouw
  • Soort afdekking (abdeckungsart): Afdekplaat met sleufrooster
  • Lengte (laenge): 645  mm
  • Breedte (breite): 590  mm
