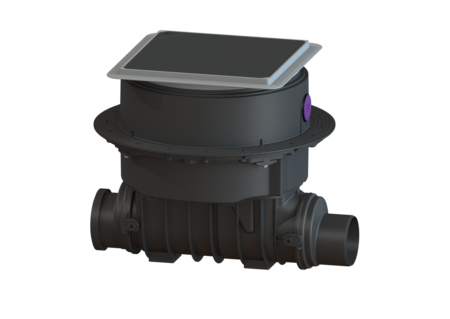

Terugstuwbeveiliging Staufix SWA
DN 125, Vloerplaat, zwart
KESSEL Terugstuwbeveiliging Staufix SWA, afvalwater Fecaliënvrij afvalwater, DN 125, vloerinbouw, soort afdekking Afdekplaat, 2 mechanische terugstuwkleppen, buitendiameter (DA) 125 mm, vergrendeling Lock & Lift
- Kan eenvoudig tot Staufix FKA of Pumpfix F worden omgebouwd
- Snel en eenvoudig onderhoud zonder gereedschap
- Verkrijgbaar als complete of modulaire set
Artikel nr. | 73125.10S |
---|---|
GTIN | 4026092003947 |
Korting groep | 30 |
Terugstuwbeveiliging Staufix SWA DN 125, Vloerplaat, zwart
De premium terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuwing automatisch sluiten. Eén klep dient ook als handmatig vergrendebare noodafsluiter. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos tot de premium terugstuwbeveiliging Staufix FKA of terugstuwpompinstallatie Pumpfix F worden omgebouwd. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 125 Uitwendige diameter (DA): 125 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 13,5 kg Bruto gewicht: 18,12 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 645 mm Breedte: 590 mm Lengte verpakking: 644,5 mm Breedte verpakking: 590 mm Hoogte verpakking: 348 mm Reservoir/basiselement Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zwart Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Dichtheid: spatwaterdicht
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Ombouwset Staufix FKA DN 100-200, vanaf 01-2011, 5 m-kabel | 80093 | Bekijk | |
Ombouwset Pumpfix F DN 100-200, vanaf 01-2011, vloerplaat | 80098 | Bekijk | |
verlengstuk H: 200 mm | 83070 | Bekijk | |
Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk | |
verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk | |
Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Testtrechter met afdichting | 70214 | Bekijk | |
Afdichtingsset voor gesplitste vergrendelbare deksels | 70318 | Bekijk | |
Vergrendelbaar deksel Staufix SWA Toevoerkant | 80013 | Bekijk | |
Vergrendelbaar deksel Staufix SWA Uitloopkant | 80014 | Bekijk | |
Inschuifgedeelte met mechanisch klep, inschuifgedeelte | 80041 | Bekijk | |
Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk | |
Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk | |
Spie DN 125, met afdichting | 83082 | Bekijk | |
Mof DN 125, met afdichting | 83086 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Nominale wijdte (DN) (nennweite): 125
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- TÜV testteken (pruefzeichen): ID 1111242698
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): Afdekplaat
- Lengte (laenge): 645 mm
- Breedte (breite): 590 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 2
