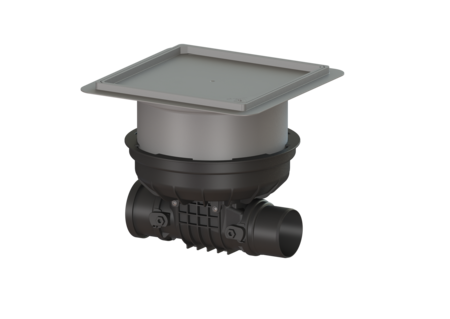

Terugstuwbeveiliging Staufix
DN 100, Vloerplaat, betegelbaar, Type 1
KESSEL Terugstuwbeveiliging Staufix, afvalwater Fecaliënvrij afvalwater, nominale wijdte (DN) 100, vloerinbouw, soort afdekking betegelbare afdekplaat, een mechanische terugstuwklep, buitendiameter (DA) 110 mm, vergrendeling Lock & Lift
- Kan eenvoudig tot Staufix type 2 of StaufixControl worden omgebouwd
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Eenvoudig onderhoud en reiniging zonder gereedschap
| Artikel nr. | 720100.10X |
|---|---|
| GTIN | 4026092076170 |
| Korting groep | 10 |
Terugstuwbeveiliging Staufix DN 100, Vloerplaat, betegelbaar, Type 1
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met een mechanische klep die bij terugstuwing automatisch sluit en als handmatig vergrendelbare noodafsluiter dient. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos met een tweede klep worden uitgerust of worden omgebouwd tot een terugstuwbeveiliging StaufixControl. Uitvoering Noodvergrendeling: ja Mechanische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 1 Afmetingen Netto gewicht: 5,9 kg Bruto gewicht: 8,5 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk |
 | Afdichting Dekselafdichting voor Staufix DN90-110 | 686112 | Bekijk |
 | Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk |
 | Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk |
 | Testtrechter met afdichting | 70214 | Bekijk |
 | Terugstuwklep DN 100 | 70231 | Bekijk |
 | Inschuifgedeelte DN 100, met afdichting | 70241 | Bekijk |
 | Vergrendelbaar deksel DN 90-100, met noodafsluiter | 72229 | Bekijk |
 | Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk |
 | Spie DN 100 | 830100 | Bekijk |
 | Mof DN 100 | 830101 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 100
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vloerinbouw
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Lengte (laenge): 444 mm
- Breedte (breite): 444 mm
- Terugstuwbeveiliging (rueckstauschutz): Type 1
