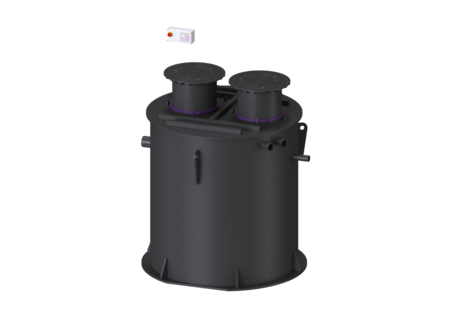

Vetafscheider EasyClean ground
Multi, NG 7, Standard, 960-1200 mm, D
KESSEL Vetafscheider EasyClean ground, lediging Standaard, nominale grootte 7,00, belastingsklasse D 400, aardinbouw, inbouwdiepte 960 - 1200 mm, soort lediging handmatig met zuigslang, Wikkelbuis, alarm met Peilsonde
- In hoogte verstelbaar opzetstuk met stankdichte afdekkingen in verschillende belastingsklassen
- Waterdicht, bestand tegen agressief afvalwater
- Onderhoudsarm systeem
Artikel nr. | 96007.120D |
---|---|
GTIN | 4026092098325 |
Korting groep | 60 |
Vetafscheider EasyClean ground Multi, NG 7, Standard, 960-1200 mm, D
De installatie voor aardinbouw bestaat uit een combinatie van een afscheider voor vethoudend afvalwater inclusief slibvang, een monsternamevoorziening en een pompstation. Het reservoir met alle installatieonderdelen is gemaakt van duurzaam bestendig kunststof (PE). De afzonderlijke installatieonderdelen zijn via twee deksels toegankelijk voor reinigings- en onderhoudswerkzaamheden. De handmatige lediging vindt plaats met geopend reservoir. Het pompstation is uitgerust met twee onderdompelbare pompen met terugslagkleppen. De dompelpompen worden via geleidestangen in het reservoir geplaatst. De pompen worden door een peilsonde aangestuurd. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Schachtsysteem: Wikkelbuis Afvoervariant: Standaard Schredder-mix-systeem: nee Nominale grootte (NG): 7,00 SonicControl: nee Soort lediging: handmatig met zuigslang Draagvermogen (DIN 19901): E2 Algemene karakteristieken Inbouwsituatie: aardinbouw Afmetingen Netto gewicht: 1210 kg Bruto gewicht: 1264 kg Grondwaterdichtheid vanaf bodem: 2800 mm Inbouwdiepte: 960 - 1200 mm Lengte: 2160 mm Breedte: 2505 mm Lengte verpakking: 3400 mm Breedte verpakking: 2250 mm Hoogte verpakking: 2550 mm Reservoir/basiselement Persleidingaansluiting (DN): 90 Persleidingaansluiting (DA): 90 mm Afstand onderkant afvoerbuis tot reservoirbodem: 1330 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1600 mm Nominale afvoerdiameter (DN): 160 mm Aantal afvoeren: 1 Nominale afvoerdiameter (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Hoogte Afdekking: 95 mm Vergrendeling: onvergrendeld Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 1440 l Maxi. vetlaagdikte: 195 mm Totaal volume: 2140 l Inhoud slibvang: 700 l Volume vetopslag: 280 l Loopband Pomp: GTK 1300 Aantal pompen: 2 Gewicht, pomp: 27 kg Nominale stroomsterkte: 2,5 A Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,8 Beschermingsklasse pomp: IP 68 Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 57 m³/h Opvoerhoogte max.: 12,4 m Toerental: 2900 U/min Vermogen P1: 1,3 kW Vermogen P2: 1 kW Modus: S3 - 30% Vereiste zekering (kabelbescherming): 3x C 16 A Type aansluitleiding pomp: H07RN8-F 6G 1,5 mm² Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): 3x C 16 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Connect Pro module LTE v. besturingsk. m. Connect Pro interface | 72300 | Bekijk | |
Directe lediging Ledigingsaansluiting rechts | 917419.00 | Bekijk | |
Directe lediging Ledigingsaansluiting links | 917419.50 | Bekijk | |
Ledigingsschacht LW 400, ondergrondse afscheiders, A/B | 917422B | Bekijk | |
Ledigingsschacht LW 400, ondergrondse afscheiders, D | 917422D | Bekijk | |
Laagdiktemeter SonicControl, voor vetafscheiders | 917821 | Bekijk | |
Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders | 917823 | Bekijk | |
Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk | |
Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk | |
Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting Rolring, DN 125 | 680002 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk | |
Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk | |
Uitnamesleutel voor afdekplaten | 680278 | Bekijk | |
Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk | |
Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk | |
Kleppenbehuizing voor duo-installaties, twee afsluiters | 680419 | Bekijk | |
Afdichting voor pompklauw, 2,5″ | 680597 | Bekijk | |
Pompklauw 2,5 inch, met afdichting | 680599 | Bekijk | |
Peilsonde met sondeklem | 680600 | Bekijk | |
Beschermingsbuis voor peilsonde, schuin afgezaagd | 680603 | Bekijk | |
Vervangingspomp Aquadive GTK 1300 zonder vlotterschakelaar, 10 m | 680610 | Bekijk | |
Besturingskast Comfort Duo, 400 V, 2 x 2,5 – 4 A | 680619 | Bekijk | |
Sondeklem voor peilsonde en dompelklok | 680729 | Bekijk | |
Verbindingsslang met klemmen | 680783 | Bekijk | |
Afdichting d: 630 mm, vanaf 01/2015 | 860104 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Besturingskast (schaltgeraet): Comfort
- Inbouwsituatie (einbausituation): aardinbouw
- Nominale grootte (NG) (nenngroesse): 7
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 960 mm
- (fliessrichtung):
