Selectie van sondes voor opvoerinstallaties en pompstations

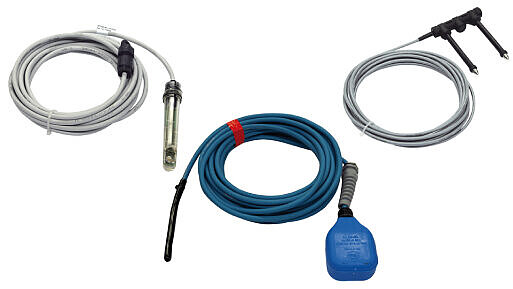

In opvoerinstallaties en pompstations worden bepaalde sondes of sensoren gebruikt om het waterpeil in het reservoir te meten. Afhankelijk van het gebruiksdoel van de betreffende sonde kan dit dienen om pompprocessen in gang te zetten of een alarm te activeren wanneer het water zich in het reservoir ophoopt. Er zijn verschillende soorten sondes die elk geschikt zijn voor bepaalde gebruiksomstandigheden. Typische sondes zijn bijvoorbeeld druksensoren, geleidbaarheidssondes, vlotterschakelaars, hydrostatische sensoren of optische sondes.

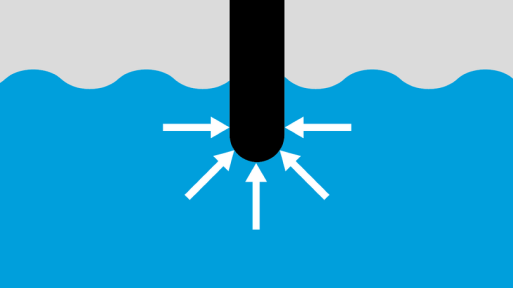

Druksensor / Pneumatische niveauregistratie
Het waterpeil in een opvoerinstallatie of pompstation kan worden gemeten met behulp van een druksensor. Het stijgende water in de opvoerinstallatie comprimeert de lucht in een dompelklok of een drukbuis. Dit wordt doorgegeven aan de druksensor en zet het pompproces in gang zodra de betreffende peilwaarde wordt overschreden. Het waterpeil kan tot op de millimeter nauwkeurig worden bepaald.
Druksensoren zijn voordelig, eenvoudig in gebruik en hebben zich bij veel opvoerinstallaties als standaard bewezen. Ze zijn echter niet altijd de ideale oplossing bij extreem vethoudend afvalwater. Bovendien worden ze niet aanbevolen als de afstand tussen de opvoerinstallatie en de besturingskast meer dan 15 meter bedraagt of als de luchtslang en de kabel niet continu stijgend van de opvoerinstallatie naar de besturingskast kunnen worden aangelegd. Hierbij kan zich condenswater in de luchtslang vormen, wat de correcte overdracht van het peil beïnvloedt.
vlotterschakelaar
In een opvoerinstallatie of pompstation dat is uitgerust met een vlotterschakelaar, wordt het pompen in gang gezet wanneer een vlotter in de afvalwatertank door het stijgende water omhoog wordt geduwd. Zodra de vlotter de juiste hoogte heeft bereikt, ontvangt de besturingseenheid het signaal om de pomp in te schakelen.
De vlotterschakelaar is een eenvoudig en beproefd type sensor. De aanpassingsmogelijkheden van de schakelhoogtes en schakelhysterese zijn echter beperkt.

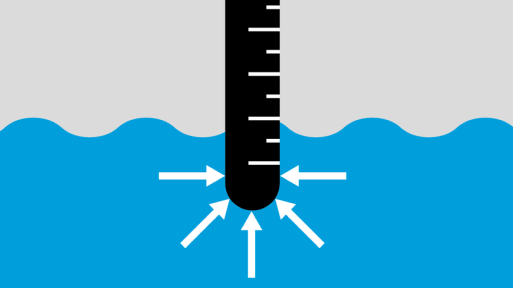

Hydrostatische sensor / peilsonde
Hydrostatische sensoren, ook wel peilsondes genoemd, werken volgens de hydrostatische wet: deze stelt dat de druk van een vloeistof in een reservoir recht evenredig is met de hoogte van de vloeistofkolom boven het meetpunt. Dit type peilsonde meet dus de druk die door de waterkolom in de tank wordt gegenereerd om het waterpeil te bepalen.
Voordelen van peilsondes zijn hun betrouwbaarheid en nauwkeurigheid, omdat ze minder gevoelig zijn voor externe invloeden zoals vervuiling of temperatuurschommelingen. Bovendien kan de signaaloverdracht (bekabeld) over een aanzienlijk grotere afstand (> 100 m) plaatsvinden dan bij andere sensoren. Hierdoor kan de besturingskast aanzienlijk flexibeler worden geplaatst. Ze zijn daarom echter doorgaans ook duurder dan andere soorten sondes.

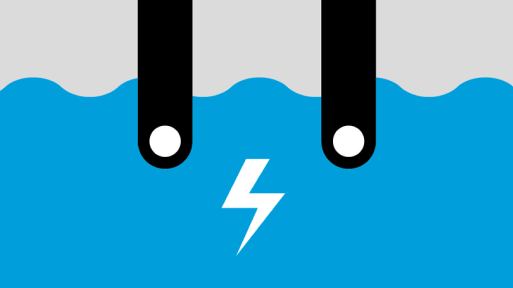

geleidingssonde
Een geleidbaarheidssonde activeert het pompen zodra het water twee dicht bij elkaar gelegen meetpunten bereikt. De wisselspanning die daar heerst, zorgt ervoor dat er stroom door de geleidende vloeistof tussen de meetpunten vloeit. Dit geeft de besturingseenheid het signaal om de pomp in te schakelen.
Met een geleidbaarheidssonde kan het waterpeil in een afvalwatertank op een eenvoudige en voordelige manier worden bepaald. Deze werkt echter alleen met geleidende vloeistoffen en kan niet worden gebruikt in pomptechniek die regen- of condenswater verpompt.

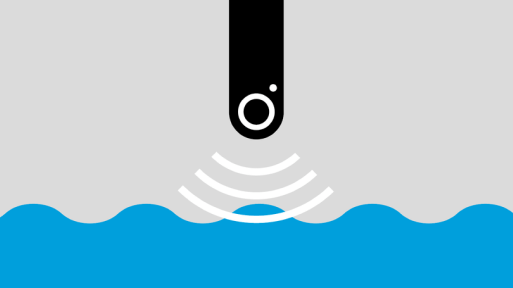

optische sonde
Optische sondes worden in opvoerinstallaties en pompstations ingezet als alarmsondes. Ze zenden een optisch signaal uit in de vorm van infraroodlicht. Zodra de sonde een verandering in het infraroodlichtsignaal waarneemt, wordt het alarm geactiveerd.
In vergelijking met andere soorten sondes zijn optische sondes doorgaans beter geschikt als alarmgevers, omdat ze ook na langdurige inactiviteit betrouwbaar blijven functioneren. Ze kunnen echter vals alarm veroorzaken wanneer ze worden gebruikt in opvoerinstallaties of pompstations met sterk schuimend afvalwater, of wanneer er zich door warme afvalwaterdampen condensvorming op de sonde voordoet.
