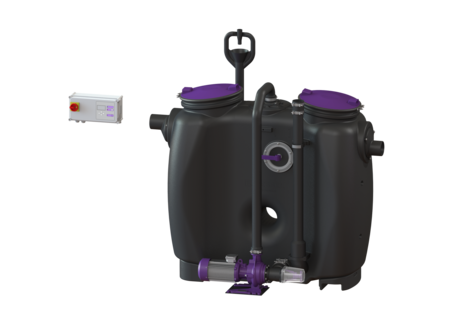

Vetafscheider EasyClean free
NG 2, Auto Mix
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging wordt uitgevoerd via een externe pomp, die door een afsluiter van het reservoir kan worden gescheiden. Voor een manuele stankvrije lediging is een zuigleidingaansluiting voorzien. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met meerregelige display, die via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. Reiniging en lediging kan op afstand worden gestart via een optioneel verkrijgbare afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. Garantie op het materiaal PE 20 jaar.
- De stromingsrichting kan worden gewijzigd door middel van zelfdichtende verwisselbare moffen (NS 2 - NS 10)
- Onderhoudsarm systeem
- Individualisering door middel van besturingskast mogelijk
Artikel nr. | 93002.01/DSP |
---|---|
GTIN | 4026092060858 |
Korting groep | 60 |
Vetafscheider EasyClean free NG 2, Auto Mix
De afscheider voor vethoudend afvalwater is voor de vrije opstelling in tegen vorst beschermde ruimtes geschikt en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvanger en heeft een schuin toelopend bodemdeel voor een snelle en schone lediging. Twee stankdichte deksels met snelspansluitingen zorgen voor een eenvoudige toegang voor reinigings- en onderhoudswerkzaamheden. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging wordt uitgevoerd via een externe pomp, die door een afsluiter van het reservoir kan worden gescheiden. Voor een manuele stankvrije lediging is een zuigleidingaansluiting voorzien. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met meerregelige display, die via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. Reiniging en lediging kan op afstand worden gestart via een optioneel verkrijgbare afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Na lediging blijft er nog maximaal 3 liter restslibvolume in het reservoir achter. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. Garantie op het materiaal PE 20 jaar. Uitvoering Afsluitvoorziening: ja Afvoervariant: Auto Mix Beschermingsklasse motor: ja Slibemmer: ja Nominale grootte (NG): 2 SonicControl: nee Zuigleiding: Ledigingsaansluiting Vulvoorziening conform DIN 1988: ja Soort lediging: automatisch reinigingssysteem asafdichting: 2 magneetkleppen 1" draagvermogen (DIN 19901): F3 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004 Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Leveringsomvang: Storz-B-koppeling R 2 1/2" voor zuigwagenaansluiting Afmetingen Netto gewicht: 142 kg Bruto gewicht: 167 kg Opsteloppervlak breedte: 841 mm Opsteloppervlak hoogte: 1767 mm Opsteloppervlak lengte: 1736 mm Breedte inbrengmaat: 680 mm Hooge inbrengmaat: 1483 mm Inbrengmaat lengte: 1500 mm breedte verpakking: 1050 mm hoogte verpakking: 1520 mm lengte verpakking: 1900 mm Reservoir/basiselement Nominale druk (PN): 10 Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant afvoerbuis tot reservoirbodem: 985 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1055 mm Nominale afvoerdiameter (DN): 110 mm Nominale afvoerdiameter (DN): 100 Nominale toevoer (DN): 110 mm Nominale toevoer (DN): 100 Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, HT-buis conform DIN 19560, PP of AS onderhoudsopening: 420 mm Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling deksel: Snelspansluiting Dichtheid: geurdicht Afvalwaterinhoud afscheiderinhoud: 400 l Totaal volume: 600 l Slang: 200 l Volume opslag lichte vloeistoffen: 100 l Loopband Pompregeling: SPF 300 KE 2.0 Aantal pompen: 1 Gewicht: 44 kg aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Lengte van pompkabel: 5 m Zelfdiagnosesysteem (SDS): I Isolatieklasse: F Cos phi - vermogensfactor: 0,87 Beschermingsklasse besturingskast: IP 55 DEC: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Besturing Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse sonde: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Max. toegestane schakelfrequentie: ja
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
GSM modem TeleControl | 28792 | Bekijk | |
Monsternamevoorziening DN 100, Type München | 915860-M | Bekijk | |
Monsternamevoorziening DN 100, Type NBG | 915860-NBG | Bekijk | |
Monsternamevoorziening DN 100/150, Onder-uitloop | 915870 | Bekijk | |
Monsternamevoorziening DN 100/150, Zij-uitloop | 915871 | Bekijk | |
Afstandbediening | 916601 | Bekijk | |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
Vetlaagdiktemeter "SonicControl" | 917821 | Bekijk | |
Kabelverlengset voor Sonic Control 10m | 917871 | Bekijk | |
Kabelverlengset voor Sonic Control 20m | 917872 | Bekijk | |
Kabelverlengset voor Sonic Control 30m | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Afdichting DN 150 | 680003 | Bekijk | |
Slangklem d: 110 mm | 680126 | Bekijk | |
Afdichting DN 200 | 680128 | Bekijk | |
Schroef 10x3, A2 | 680164 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 680329 | Bekijk | |
Besturingskast Auto Mix, 10 A | 680343 | Bekijk | |
Verbindingsslang DN 100, l: 100 mm | 680434 | Bekijk | |
Toevoeraansluiting voor vetafscheiders NG 2 – 4 | 680435 | Bekijk | |
Uitloopaansluiting voor vetafscheiders NG 2 – 4 | 680437 | Bekijk | |
Toevoer-/uitstroomprofiel voor vetafscheiders NG 2 – 10 | 680439 | Bekijk | |
Verbindingsslang met slangklemmen, DN 100, l: 100 mm | 680554 | Bekijk | |
Verbindingsslang met slangklemmen, DN 75, l: 100 mm | 680555 | Bekijk | |
Magneetventiel 1" aansluiting | 85047 | Bekijk | |
KESSEL-kijkglas EasyClean | 913109 | Bekijk | |
Deksel voor Euro ajscheider 420mm | 916904 | Bekijk | |
Profielklem 420mm | 917004 | Bekijk | |
Vervangingsafdichting voor deksel 420mm | 917204 | Bekijk | |
Aqualift F 3,0kW pompwaaier | 917854 | Bekijk | |
Aqualift F 3,0kW snijwiel | 917855 | Bekijk | |
917856 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Materiaal (material): PE
- CE-aanduiding (ce_kennzeichnung): ja
- Besturingskast (schaltgeraet): ja
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Zuigleiding (entsorgungseinrichtung): Ledigingsaansluiting
- TÜV testteken (pruefzeichen): ID 1111241796
- Inbouwsituatie (einbausituation): vrije opstelling
- Beschermingsklasse motor (schredder_mix_system): ja
- Nominale grootte (NG) (nenngroesse): 2
- Slibemmer (schauglas): ja
- Vulvoorziening conform DIN 1988 (fuelleinrichtung): ja
- Opsteloppervlak breedte (aufstellflaeche_breite): 841 mm
- Opsteloppervlak lengte (aufstellflaeche_laenge): 1.736 mm
