Oplossingsvoorstellen

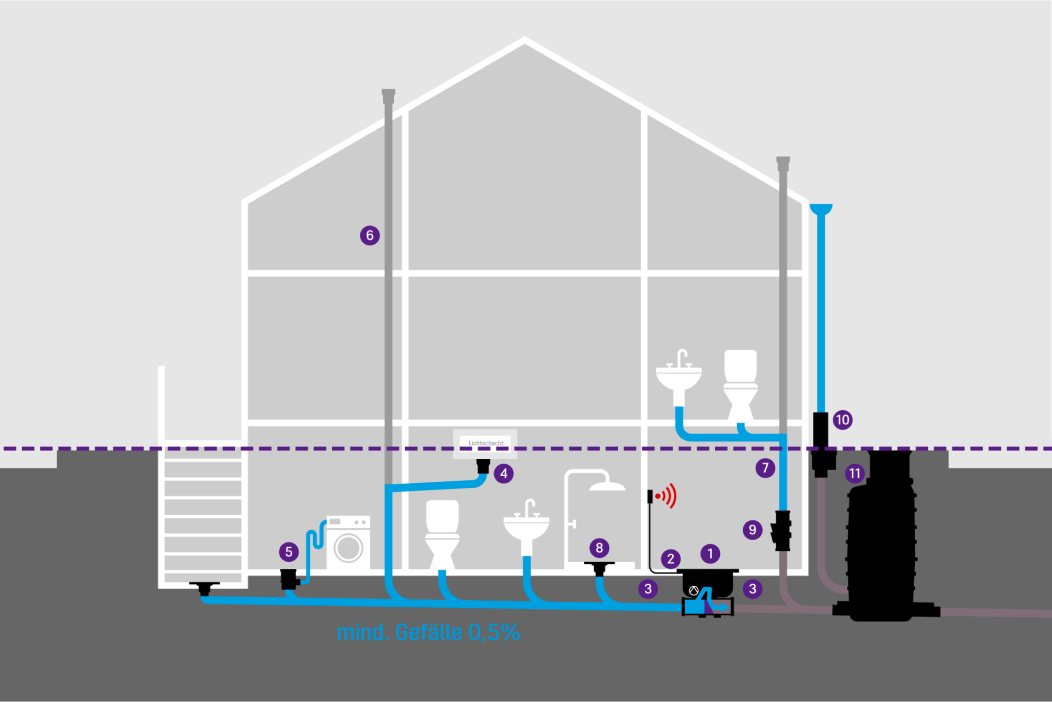

Schematische weergave van een gebouw met verschillende afvoerelementen in de kelder, die door een terugstuwpompinstallatie worden beschermd tegen terugstuwing uit het riool. — Terugstuwbeveiliging door middel van de Pumpfix M-terugstuwpompinstallatie voor vloerinbouw in de vloerplaat:

(1) Pumpfix M voor vloerinbouw in de vloerplaat
(2) Elektrische leidingbuis DN 50
(3) Rustzone van 1 m voor en achter de Pumpfix M
(4) Vloerafvoer met multistop en slibbak voor lichtschacht
(5) Vloerafvoer met stankslot st.sl. bijv. Universale Plus
(6) Be- en ontluchting
(7) Aansluiting van de afvoerpunten boven het terugstuwniveau
(8) Douchegoot Linearis
(9) Reinigingsbuis
(10) Regenafvoer
(11) Aansluitput

Terugstuwpompinstallatie Pumpfix M

voor zwart- en grijswater

normale werking

Afwatering via het natuurlijke verval

terugstuwbeveiliging

Een terugstroombeveiliging voorkomt dat er water binnendringt

Afwatering bij terugstuw

Pompbedrijf tegen de terugstroomdruk

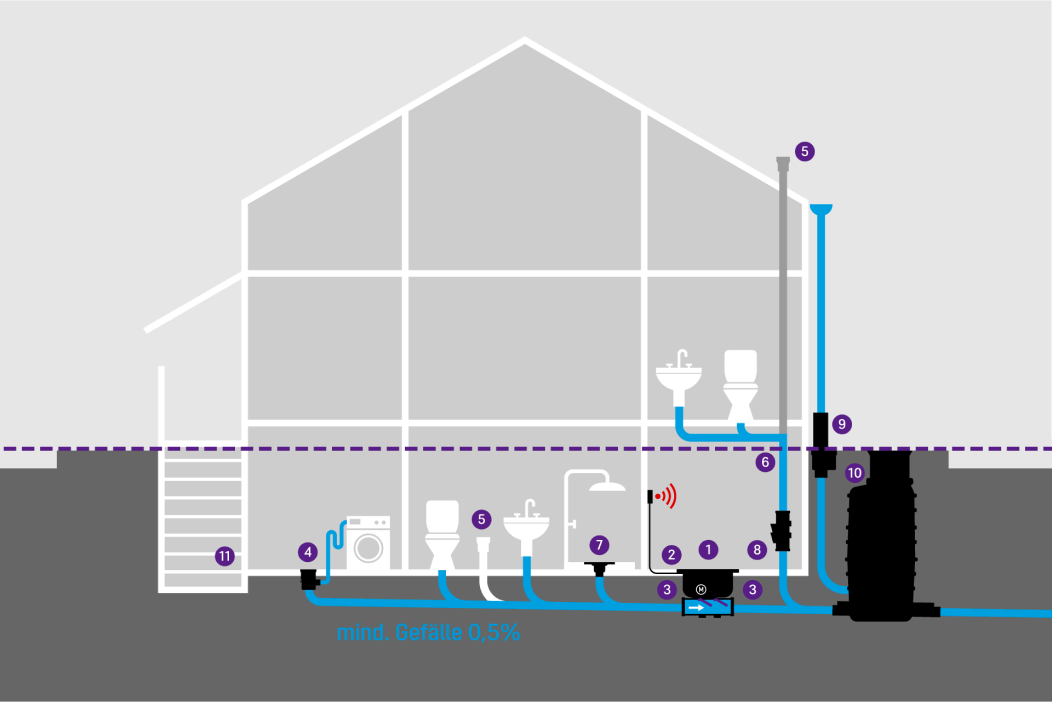

Schematische weergave van een gebouw met verschillende afvoerelementen in de kelder, die door een terugstuwbeveiliging worden beschermd tegen terugstroming uit het riool. — Terugstuwbeveiliging door: terugstuwbeveiliging Staufix FKA voor vloerinbouw:

(1) KESSEL Staufix FKA voor vloerinbouw in de vloerplaat
(2) Elektrische leidingbuis DN 50
(3) Rustzone van 1 m voor en achter de Staufix FKA
(4) Vloerafvoer met stankslot st.sl.
(5) Be- en ontluchting
(6) Aansluiting van de afvoerelementen boven het terugstuwniveau
(7) Douchegoot Linearis
(8) Reinigingsbuis
(9) Regenafvoer
(10) Aansluitput
(11) Overdekte keldertrap met drempel

Terugstuwbeveiliging Staufix FKA

voor zwart- en grijswater

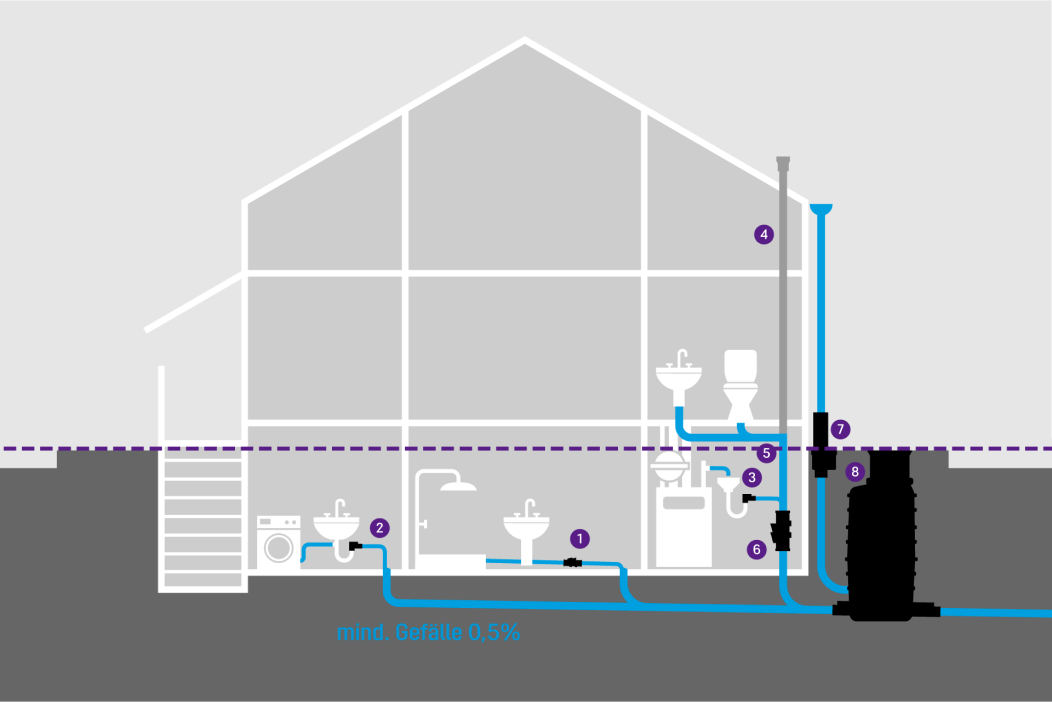

Schematische weergave van een gebouw met verschillende terugstroombeveiligingen. — Terugstuwbeveiliging door:
(1) KESSEL Staufix DN 50
(2) KESSEL Staufix-sifon
(3) KESSEL Staufix-sifon

(4) Be- en ontluchting
(5) Aansluiting van de afvoerelementen boven het terugstuwniveau
(6) Reinigingsbuis
(7) Regenafvoer
(8) Aansluitput

Terugstuwbeveiligingen Staufix DN 50/70 en Staufix Siphon DN 50

voor grijs water

normale werking

normale werking

Afwatering via het natuurlijke verval

terugstuwbeveiliging

terugstuwbeveiliging

Een terugstroombeveiliging voorkomt dat er water binnendringt

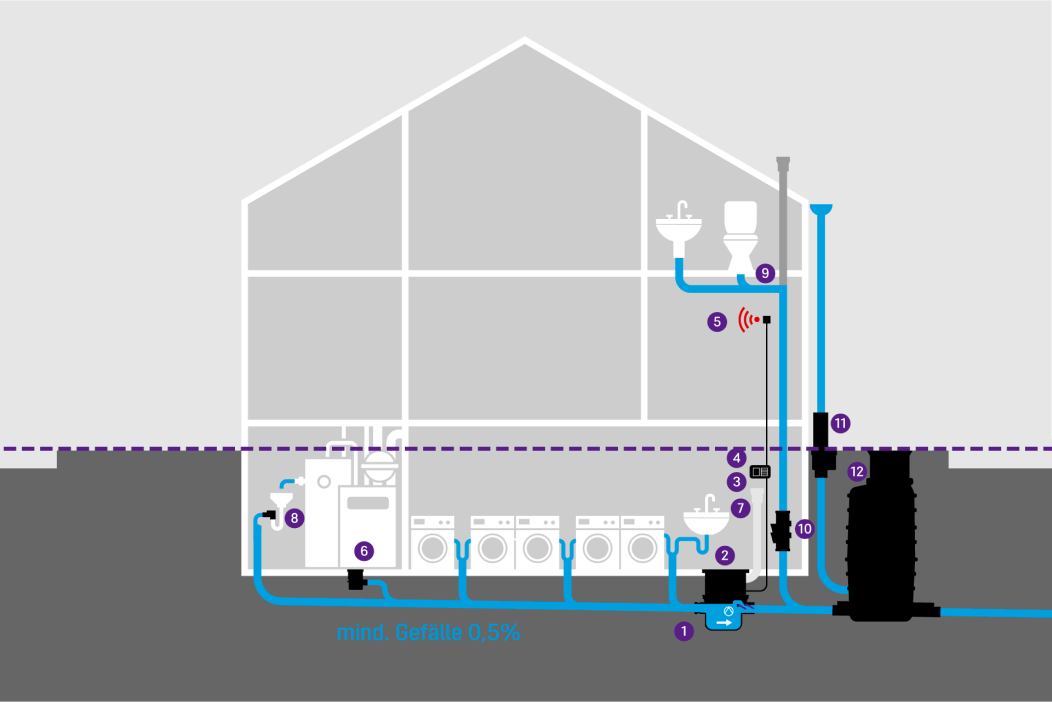

Schematische weergave van een gebouw met verschillende afvoerelementen in de kelder, die door een terugstuwpompinstallatie worden beschermd tegen terugstuwing uit het riool. — Terugstuwbeveiliging door de Pumpfix S-terugstuwpompinstallatie:

(1) KESSEL Pumpfix S
(2) Geïntegreerde vloerafvoer in het deksel
(3) Optioneel: alarmkast Basic
(4) Optioneel: potentiaalvrij contact voor alarmkast Basic
(5) Optioneel: extern alarm
(6) Olie-/benzineafsluiter
(7) KESSEL-actiefkoolfilter
(8) Aansluiting voor druppelwater warmwaterboiler met trechter-sifon
(9) Aansluiting van de afvoerpunten boven het terugstuwniveau
(10) Reinigingsbuis
(11) Regenafvoer
(12) Aansluitput

Kelderafvoeren met terugstuwbeveiliging en Pumpfix S pomp

voor grijs water

Het water stroomt via het natuurlijke verval naar het kanaal

normale werking

Afwatering via het natuurlijke verval

Een terugstuwpompinstallatie voorkomt dat terugstromend water het gebouw binnendringt, ondanks de terugstroomdruk in het riool

terugstuwbeveiliging

Een terugstroombeveiliging voorkomt dat er water binnendringt

De terugstuwpompinstallatie pompt water tegen de terugstroomdruk in naar het riool

Afwatering bij terugstuw

Pompbedrijf tegen de terugstroomdruk

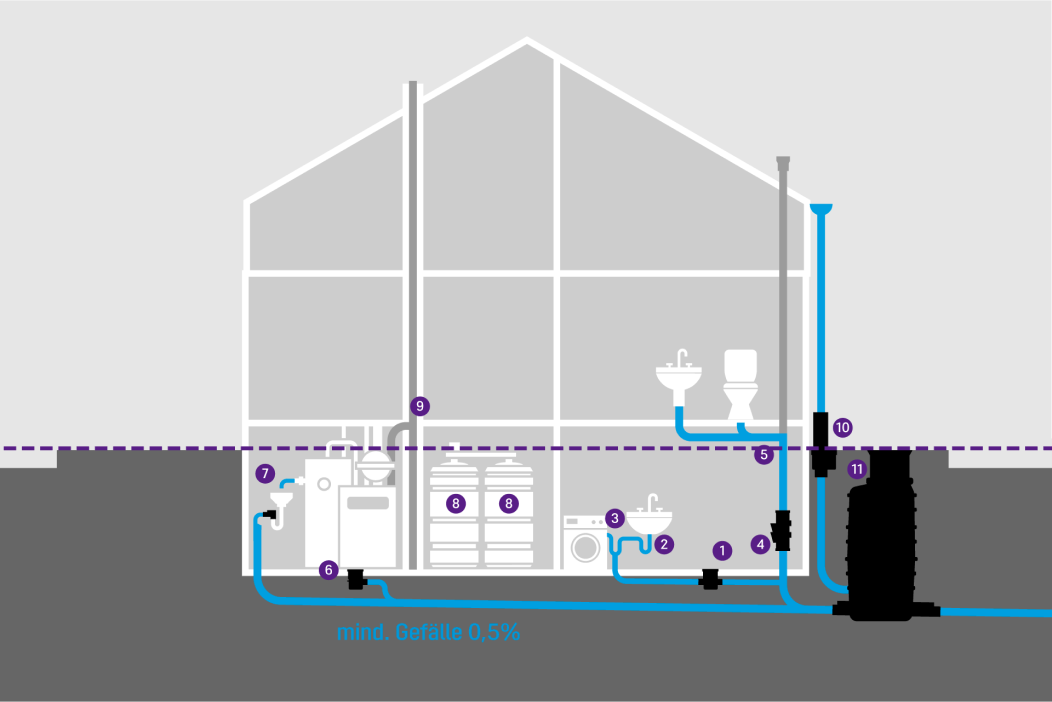

Schematische weergave van een gebouw met verschillende afvoerpunten in de kelder, die worden beveiligd door kelderafvoeren met terugstuwbeveiliging. — Terugstuwbeveiliging door:

(1) Kelderafvoer "der Universele"
(6)olie-/benzineafsluiter met terugstroombeveiliging
(7) Staufix-sifon

(2) Standaard sifon
(3) Standaard wasmachinesifon
(4) Reinigingsbuis
(5) Aansluiting van de afvoerapparaten boven het terugstuwniveau
(8) Stookolietanks
(9) Schoorsteen
(10) Regenafvoer
(11) Aansluitput

Kelderafvoeren met terugstuwbeveiliging "Der Universele"

voor grijs water

normale werking

Afwatering via het natuurlijke verval

terugstuwbeveiliging

terugstuwbeveiliging

Een terugstroombeveiliging voorkomt dat er water binnendringt

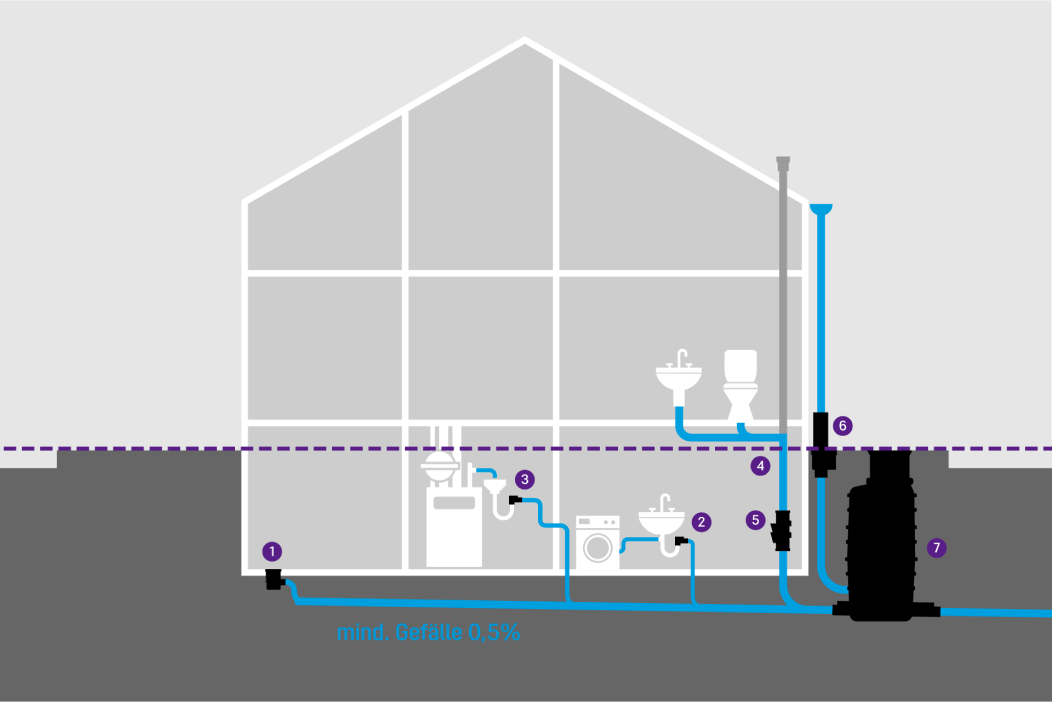

Terugstuwbeveiliging door:
(1) KESSEL Drehfix
(2) KESSEL Staufix-sifon
(3) KESSEL Staufix-sifon

(4) Aansluiting van de afvoerelementen boven het terugstuwniveau
(5) Reinigingsbuis
(6) regenafvoer
(7) Aansluitput

Kelderafvoeren met terugstuwbeveiliging Drehfix

voor grijs water

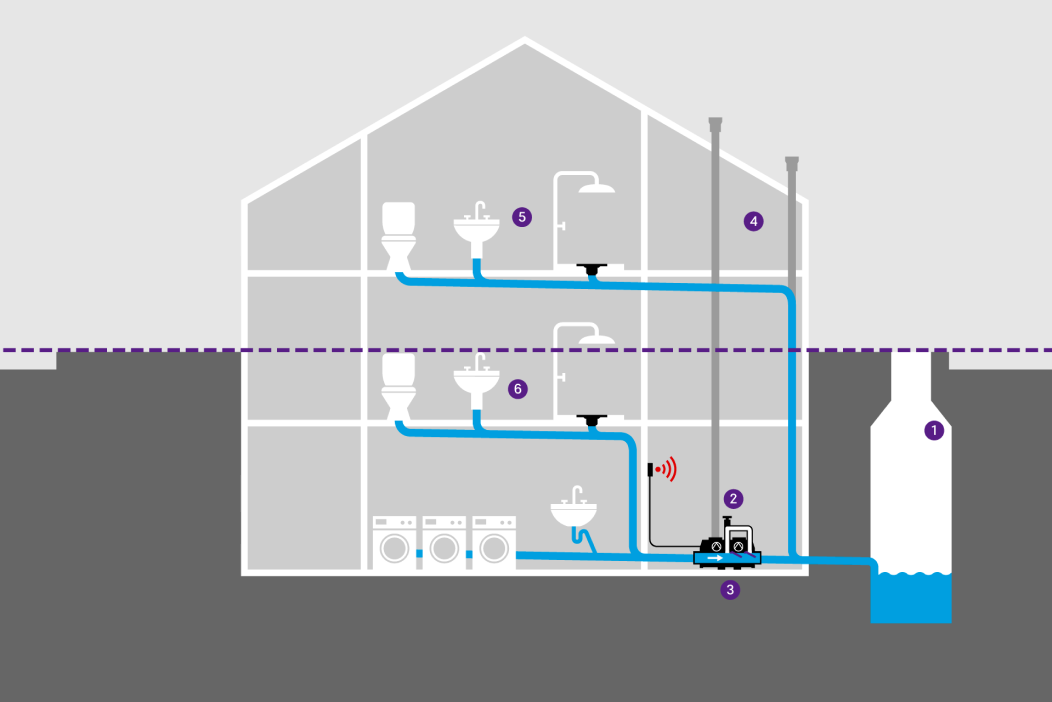

Schematische weergave van een gebouw met verschillende afvoerpunten, dat door een hybride opvoerinstallatie wordt beschermd tegen Terugstuw uit het riool. — Terugstuwbeveiliging door:
(3) KESSEL hybride opvoerinstallatie Ecolift L

(1) Aansluitput
(2) Bypass binnen de Ecolift L
(4) Be- en ontluchting
(5) Aansluiting van de afvoerpunten boven het terugstuwniveau
(6) Afvoerpunten op de begane grond onder het terugstuwniveau

Hybride opvoerinstallatie Ecolift L

voor zwart- en grijswater
