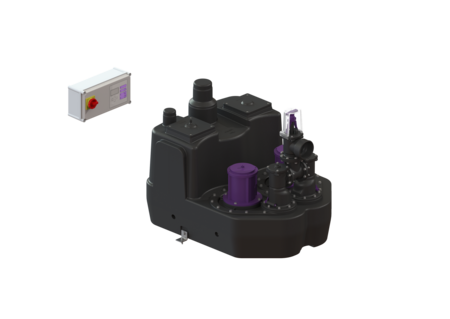

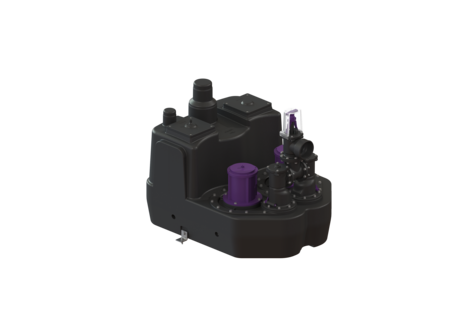

Opvoerinstall. Aqualift F XL 200l
Duo, SPF 3000-S3, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening.
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
Artikel nr. | 11039 |
---|---|
GTIN | 4026092057063 |
Korting groep | 50 |
Opvoerinstall. Aqualift F XL 200l Duo, SPF 3000-S3, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: schuif van kunststof Bevestigingshoek tegen opdrijven: ja gekeurde geluidisolatie conform keuringsrapport: ja Framebreedte: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) installatietype: Duo Afmetingen Netto gewicht: 106 kg Bruto gewicht: 129 kg Breedte: 760 mm Hoogte: 807 mm Lengte: 980 mm breedte verpakking: 1150 mm hoogte verpakking: 890 mm lengte verpakking: 1650 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 610 mm Aantal toevoeren: 200 mm Nominale toevoer (DN): 110 mm Nominale toevoer (DN): 100 Soort toevoer: 1 Nuttig volume: 120 l Reservoirvolume: 200 l Loopband Pompregeling: SPF 3000 Aantal pompen: 2 Gewicht: 24 kg aansluit type: Directe aansluiting Nominale stroomsterkte: 5,4 A Lengte van pompkabel: 5 m Zelfdiagnosesysteem (SDS): I Isolatieklasse: F Cos phi - vermogensfactor: 0,89 Beschermingsklasse besturingskast: IP 68 (3 m/48 h) DEC: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 47 m³/h Opvoerhoogte max.: 16 m Toerental: 2845 U/min Vermogen P1: 3,2 kW Vermogen P2: 2,7 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Motorbeveiligingsschakelaar: ja Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse sonde: IP 54 Bedrijfsspanning: 400 V aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Max. toegestane schakelfrequentie: Comfort
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Externe signaalgever | 20162 | Bekijk | |
Vervangingsset alarmvlotter Aqualift F X | 28014 | Bekijk | |
Aansluitadapter DN100 | 28020 | Bekijk | |
Terugslagklep DN 80 gietijzer | 28021 | Bekijk | |
Compressorset voor het inbrengen van lucht | 28048 | Bekijk | |
KESSEL aansluitadapter DN80 | 28067 | Bekijk | |
Flensadapter DN 80 naar DN 100, gietijzer | 28068 | Bekijk | |
Aansluitadapter DN 80 gietijzer | 28069 | Bekijk | |
Aansluitadapter DN 100 gietijzer | 28072 | Bekijk | |
Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk | |
Flexibele slangverbinding DN 110 | 28663 | Bekijk | |
Elastische slangverbinding DN80 PE/SML | 28664 | Bekijk | |
Elastische slangverbinding DN80 gietijz. | 28665 | Bekijk | |
Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk | |
Afsluiter DN 100, kunststof | 28698 | Bekijk | |
Afsluiter DN 150, kunststof | 28699 | Bekijk | |
Flensaansluiting uit kunststof DN 100 | 28712 | Bekijk | |
Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk | |
Flensadapter DN 80, voor kunststofarmatuur | 28714 | Bekijk | |
Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk | |
Afsluiter vert. persaansluiting | 28716 | Bekijk | |
GSM modem TeleControl | 28792 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Vervangingsset alarmvlotter Aqualift F X | 28014 | Bekijk | |
Pompmotor SPF 3000 / 400 V S3 | 28027 | Bekijk | |
Drukbuis, 5 m slang | 28050 | Bekijk | |
Vervangende set pompflens | 28051 | Bekijk | |
Flexibele slangverbinding DN 110 | 28663 | Bekijk | |
Ruilset duo bij pomp | 28677 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk | |
Besturingsk.: Comfort 400V dubbel 400 V, Aqualift Duo, 2 x 4,0 – 6,3 A | 28758 | Bekijk | |
Afdichting DN 150 | 680003 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Afdichting Pompflens | 680045 | Bekijk | |
Bevestigingshoek met schroeven (2 stuks) | 680046 | Bekijk | |
Set schroeven verzinkt, 14 stuks | 680047 | Bekijk | |
Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk | |
Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk | |
Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk | |
Kleppenbehuizing voor duo-installaties, zonder afsluiter | 680061 | Bekijk | |
Reinigingsdeksel geschroefd, DN 160 | 680421 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen): ID 1111241940
- Inbouwsituatie (einbausituation): vrije opstelling
- Pompregeling (pumpe): SPF 3000
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): schuif van kunststof
