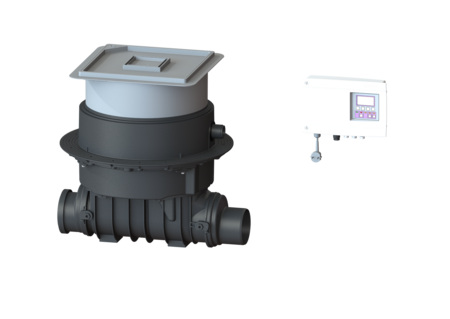

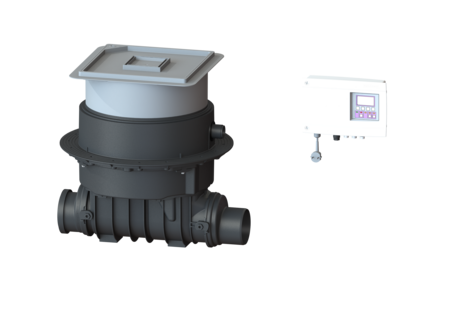

Terugstuwpompinstallatie Ecolift
DN 125, Vloerplaat, betegelbaar

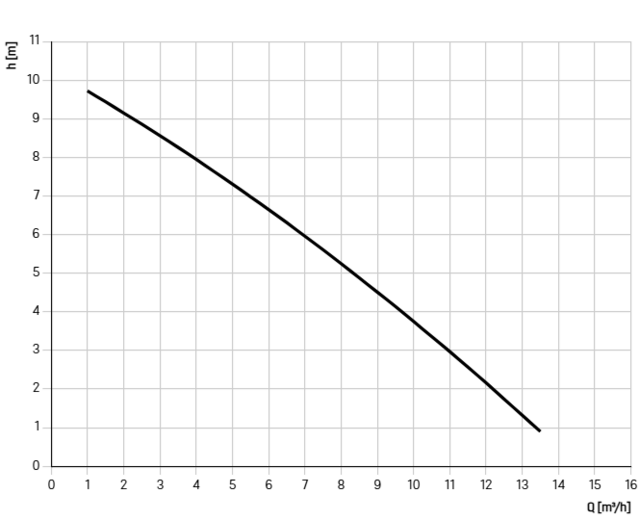

KESSEL Terugstuwpompinstallatie Ecolift, afvalwater Fecaliënhoudend afvalwater, vloerinbouw, met een onderdompelbare SPZ 1000 pomp, belastingsklasse K 3, buitendiameter (DA) 125 mm, niveauregistratie Optische sonde
- Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
- Geluidsarm en energiebesparend
- Dubbele zekerheid dankzij de terugstuwklep en persleiding
Artikel nr. | 21125X |
---|---|
GTIN | 4026092046852 |
Korting groep | 20 |
Terugstuwpompinstallatie Ecolift DN 125, Vloerplaat, betegelbaar
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater over het terugstuwniveau leidt en in de riolering loost. Aansluitboring in het basiselement voor aardinbouw, inclusief afdichting voor persleiding en mantelbuis. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Doorvoerdichting voor mantelbuis (DN): 50 Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 125 Uitwendige diameter (DA): 125 mm Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-487 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Stankslot: Multistop Afmetingen Netto gewicht: 28 kg Bruto gewicht: 33,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 9 mm Inbouwdiepte: 516 - 669 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 645 mm Breedte: 590 mm Lengte verpakking: 785 mm Breedte verpakking: 615 mm Hoogte verpakking: 550 mm Reservoir/basiselement Nominale druk (PN): 6 Persleidingaansluiting (DA): 40 mm Uitvoering aansluiting: inclusief spie en mof Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Tegeldikte max.: 16 mm Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,2 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): C 16 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk | |
Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk | |
Activatiecode voor potentiaalvrij contact | 80077 | Bekijk | |
Kabeltoebehoren Verlengstuk voor sonde | 80889 | Bekijk | |
Kabeltoebehoren Verlengstuk voor motor | 80890 | Bekijk | |
Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk | |
verlengstuk H: 200 mm | 83070 | Bekijk | |
Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk | |
verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk | |
Waterdichte inbouwset DA: 40 mm, voor bouwondernemers | 83077 | Bekijk | |
Waterdichte inbouwset DA: 50 mm, voor bouwondernemers | 83079 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Vergrendelbaar deksel Ecolift Uitloopkant | 21056 | Bekijk | |
Vergrendelbaar deksel Toevoerkant | 28054 | Bekijk | |
Ontluchting met actiefkoolfilter | 28060 | Bekijk | |
Actiefkoolfilter 5 stuks | 28061 | Bekijk | |
Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 | 28071 | Bekijk | |
Messenvervangset KTP 1000 / SPZ 1000 | 28075 | Bekijk | |
Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m | 28351 | Bekijk | |
Eenhandssluiting voor terugslagklep | 680018 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Inschuifgedeelte voor motorische en mechanische klep | 680101 | Bekijk | |
Perskoppeling Ecolift, inbouw in vloerplaat | 680105 | Bekijk | |
Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk | |
Afvoeraansluiting DN 70, met afdichting | 680215 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichtingsset Pumpfix, Ecolift | 70319 | Bekijk | |
Terugstuwklep motorisch, met inschuifgedeelte | 80038 | Bekijk | |
Inschuifgedeelte voor motorische klep met inschuifged. | 80039 | Bekijk | |
Aandrijfmotor aansluitklaar, 5m-kabel | 80076 | Bekijk | |
Vervangingsset optische sonde 5m-kabel | 80888 | Bekijk | |
Adapter Set optische sonde | 80892 | Bekijk | |
Afdekplaat 366 x 366 mm met vlakke afvoer, Multistop vlakke | 830045 | Bekijk | |
Opzetstuk system 400 Afsluitbaar, zilvergrijs | 830065 | Bekijk | |
Spie DN 125, met afdichting | 83082 | Bekijk | |
Mof DN 125, met afdichting | 83086 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Test Reports and Certificates | |
Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 125
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet): Comfort
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- TÜV testteken (pruefzeichen): ID 1111241795
- Inbouwsituatie (einbausituation): vloerinbouw
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Lengte (laenge): 645 mm
- Breedte (breite): 590 mm
