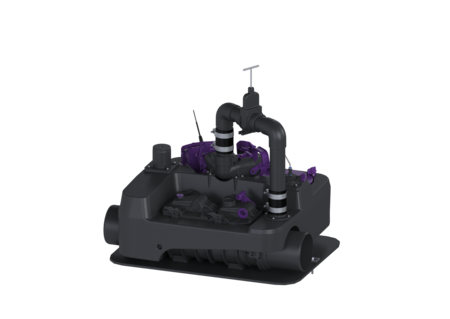

Hybride opvoerinstall. Ecolift L
Mono, SWA, SPF 1350-S3, direct
KESSEL Hybride opvoerinstall. Ecolift L, afvalwater Fecaliënvrij afvalwater, vrijliggende riolering, uitloop DN 150 mm, met een onderdompelbare SPF 1350 pomp, bedrijfsmodus S3 - 50%, niveauregistratie pneumatisch
- Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
- Geluidsarm en energiebesparend
- Onderhoud zonder gereedschap
Artikel nr. | 22004 |
---|---|
GTIN | 4026092105825 |
Korting groep | 20 |
Hybride opvoerinstall. Ecolift L Mono, SWA, SPF 1350-S3, direct
Het alternatief voor een fecaliënopvoerinstallatie. Voor fecaliënvrij afvalwater, bodemdeel van PE-LD, voor inbouw in een vrijliggende riolering, afwatering via de vrij-vervalleiding naarTijdens terugsuw wordt afvalwater via een koppelbare geïntegreerde drukleiding afgevoerd. Inclusief terugslagklep en afsluiter voor de persleiding. Inclusief doorvoerafdichtingen DN 70 voor be- en ontluchtingsleiding op de inbouwlocatie. Afsluitsysteem voor de riolering van kunststof om de riolering bij terugstuw veilig af te sluiten. Het systeem bestaat uit twee pendelkleppen incl. noodafsluiter (om zo nodig handmatig af te sluiten). Besturingskast met geïntegreerd zelfdiagnosesysteem (ZDS), scherm met bedrijfstoestanden en geïntegreerd batterijbuffer voor alarmmeldingen. Gebruiksvriendelijke bediening via het menu op het scherm met meerdere regels. Met zelfdiagnosesysteem (ZDS) en herinneringsfunctie voor het volgende onderhoud. Weergave van de actuele meetwaarden. Bedrijfsrelevante parameters, inclusief bedrijfsurenteller en potentiaalvrij contact, kunnen eenvoudig worden ingesteld. Optioneel doormelden van alarm- en groepsstoringsmeldingen via gsm. Besturingskast met tekstweergave in zes talen. Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrijliggende riolering Toelating: Z-53.2-493 Beschermingsklasse motor: IP 68 Kabellengte: 1 m ATEX: nee Afmetingen Netto gewicht: 37,56 kg Bruto gewicht: 63,28 kg Lengte: 700 mm Breedte: 850 mm Hoogte: 839 mm Lengte verpakking: 855 mm Breedte verpakking: 775 mm Hoogte verpakking: 640 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale afvoerdiameter (DN): 150 mm Nuttig volume: 20 l Afvalwaterinhoud Totaal volume: 66 l Loopband Pomp: SPF 1350 Aantal pompen: 1 Nominale stroomsterkte: 6 A Beschermingsklasse pomp: IP 68 (3 m/48 h) Opvoercapaciteit max.: 26 m³/h Opvoerhoogte max.: 10 m Vermogen P1: 1,35 kW Vermogen P2: 0,86 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Nominale stroomsterkte: 6 A Vereiste zekering (kabelbescherming): C 16 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Uitloopaansluiting voor Ecolift L | 681157 | Bekijk | |
Bevestigingsset met hoek en schroeven | 681158 | Bekijk | |
Actiefkoolfilter incl. behuizing | 681159 | Bekijk | |
Actiefkoolfilter zonder behuizing | 681160 | Bekijk | |
Pomp met kabel en zwenkverbinding | 681161 | Bekijk | |
Y-buis met kleppenbehuizing | 681162 | Bekijk | |
Vergrendeling voor kleppenbehuizing | 681163 | Bekijk | |
Drukbuis incl. sluitdop, 5m-slang | 681164 | Bekijk | |
Perskoppeling voor afvoeraansluitingen | 681165 | Bekijk | |
Eenhandssluiting voor alarm | 681166 | Bekijk | |
Afsluiter voor persleiding DN 63 | 681167 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Goedkeuring | |
Verklaring van overeenstemming |
- Besturingskast (schaltgeraet): Comfort
- Inbouwsituatie (einbausituation): vrijliggende riolering
- Pomp (pumpe): SPF 1350
- Aantal pompen (anzahl_pumpen): 1
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
