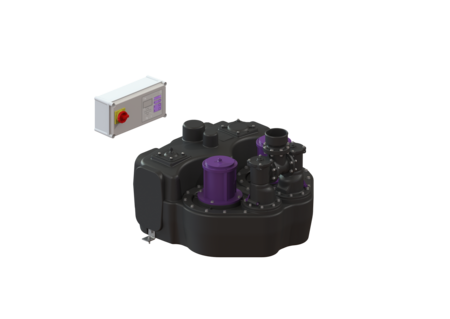

Opvoerinstallatie Aqualift F Duo
Comfort, SPF 3000-S3
KESSEL Opvoerinstallatie Aqualift F Duo, afvalwater Fecaliënhoudend afvalwater, bedrijfsmodus S3 - 50%, opvoerhoogte 16 m, besturingskast Comfort, hoogte 539 mm, met 2 onderdompelbare SPF 3000 pompen, perskoppeling verticaal, afsluiter zonder schuif
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Besturingskast met zelfdiagnosesysteem
Artikel nr. | 28765 |
---|---|
GTIN | 4026092054567 |
Korting groep | 20 |
Opvoerinstallatie Aqualift F Duo Comfort, SPF 3000-S3
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) ATEX: nee Afmetingen Netto gewicht: 78 kg Bruto gewicht: 100 kg Lengte: 773 mm Breedte: 780 mm Hoogte: 539 mm Lengte verpakking: 855 mm Breedte verpakking: 775 mm Hoogte verpakking: 570 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand onderkant toevoerbuis tot reservoirbodem: 245 mm Afstand hart toevoerbuis tot aan reservoirbodem: 300 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 2 Nuttig volume: 50 l Reservoirvolume: 120 l Loopband Pomp: SPF 3000 Aantal pompen: 2 Gewicht, pomp: 24 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 5,4 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,89 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 47 m³/h Opvoerhoogte max.: 16 m Toerental: 2845 U/min Vermogen P1: 3,2 kW Vermogen P2: 2,7 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Comfort Motorbeveiligingsschakelaar: ja Alarmgever: drukbuis Instrument niveauregeling: drukbuis met drukbewaking Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 5,4 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk | |
Modificatieset Alarmvlotter Aqualift F + F Duo | 28015 | Bekijk | |
Compressorset voor het inbrengen van lucht | 28048 | Bekijk | |
Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk | |
Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk | |
Verbindingsslang DN 80, voor persleidingen van gietijzer | 28664 | Bekijk | |
Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Bekijk | |
Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk | |
Afsluiter DN 100, kunststof | 28698 | Bekijk | |
Afsluiter DN 150, kunststof | 28699 | Bekijk | |
Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk | |
Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk | |
Flensadapter DN 80, voor kunststofarmatuur | 28714 | Bekijk | |
Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk | |
Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Bekijk | |
GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Pompaandrijving SPF 3000 400 V, S3, 5m-kabel | 28027 | Bekijk | |
Drukbewaking Duo, met afdichting, tot 12/2009 | 28046 | Bekijk | |
Vervangende set pompflens | 28051 | Bekijk | |
Afdichtingsset DN 70, DN 100 | 28608 | Bekijk | |
Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk | |
Kleppenbehuizing | 28677 | Bekijk | |
Besturingsk.: Comfort 400V dubbel 400 V, Aqualift Duo, 2 x 4,0 – 6,3 A | 28758 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Reinigingsdeksel geschroefd, 160x140 mm | 680044 | Bekijk | |
Afdichting Pompflens | 680045 | Bekijk | |
Bevestigingshoek met schroeven (2 stuks) | 680046 | Bekijk | |
Set schroeven verzinkt, 14 stuks | 680047 | Bekijk | |
Drukbuis met drukbewaking, duo, 10 m, tot 12/2009 | 680049 | Bekijk | |
Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk | |
Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk | |
Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk | |
Drukbuis duo, 5 m, vanaf 01-2010 | 680056 | Bekijk | |
Kleppenbehuizing voor duo-installaties, zonder afsluiter | 680061 | Bekijk | |
Schoepenwiel SPF 3000, Aqualift-opvoerinstallaties | 680642 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen): ID 1111241940
- Inbouwsituatie (einbausituation): vrije opstelling
- Pomp (pumpe): SPF 3000
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): zonder schuif
