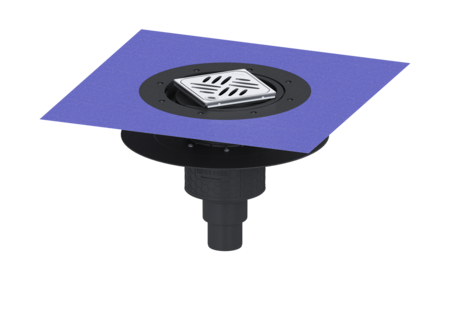

Projectafvoer Ecoguss lijmflens
DN 50, vert., Variofix, Designrooster
KESSEL Projectafvoer Ecoguss lijmflens, DN 50, aansluiting verticaal, afwatering door puntafvoer, stankslot inclusief, tegelhoogte max 24 mm, soort afdekking Designrooster, verstelbaar in drie dimensies
- Geavanceerde composiet Ecoguss
- Ecoguss, hoogste brandbeveiligingsstandaarden
- Wetenschappelijk bewezen geluidsisolatie
| Artikel nr. | 48658.53 |
|---|---|
| GTIN | 4026092054246 |
| Korting groep | 40 |
Projectafvoer Ecoguss lijmflens DN 50, vert., Variofix, Designrooster
De verdiepings-/vloerafvoer van Ecoguss wordt gebruikt in combinatie met een opzetstuk van rvs, stankslot st.sl. en gerecycled kunststof voor puntafwatering en is voorzien van een uitneembaar stankslot en een beschermkap voor de bouwperiode. Het recyclebare composietmateriaal Ecoguss voldoet aan de hoogste eisen voor geluidsisolatie, is permanent bestand tegen 350 agressieve media volgens de bestendigheidslijst, is temperatuurbestendig en heeft een permanent corrosievrije oppervlakte. Het kan voor korte periodes van 100 tot 400 graden Celsius met vlam worden behandeld. De lijmflens met een flensbreedte van 50 mm is geschikt voor het verbinden van composietafdichtingen volgens DIN 18534 voor alle waterblootstellingsklassen. De losse flens wordt gebruikt voor het klemmen van kunststof en elastomeer afdichtingsmembranen en koude bitumen afdichtingen en is daarom alleen geschikt voor gebruik met vochtbarrières. De uitlaataansluiting is geschikt voor aansluiting op SML-pijpen. Potentiaalvereffening is niet nodig. Uitvoering Systeem: 125 Afdichting van het opzetstuk: voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534 Afdichting van het basiselement: Lijmflens (geschikt voor tegengaan van vochtpenetratie) Waterinwerkingsklasse conform DIN 18534-1 (tot inclusief): W3-I Waterslothoogte: 50 mm Algemene karakteristieken Norm: EN 1253-1 Nominale wijdte (DN): 50 Uitwendige diameter (DA): 58 mm Stankslot: inclusief Toelating: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Afmetingen Netto gewicht: 2,81 kg Bruto gewicht: 3,77 kg Diameter: 348 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 348 mm Breedte: 348 mm Lengte verpakking: 586 mm Breedte verpakking: 386 mm Hoogte verpakking: 400 mm Reservoir/basiselement Aantal afvoeren: 1 Materiaal afvoerelement: Ecoguss resistant Uitvoering aansluiting: verticaal Afdekkingskarakteristieken Soort afdekking: Designrooster Afdekkingsmateriaal: rvs 14301 Afdekking kleur: zilver Breedte Afdekking: 120 mm Lengte Afdekking: 120 mm Min. tegelhoogte: 10 mm Oppervlak: geslepen Framemateriaal: rvs 14301 Vergrendeling: Lock & Lift Belastingsklasse: L 15 (EN 1253-1) Roosterdesign: Kessel Antislipklasse: R9 volgens DIN 51130; C volgens DIN 51097 Framebreedte: 132 mm Framelengte: 132 mm Tegeldikte max.: 24 mm Opzetstuk: verstelbaar in drie dimensies Form opzetstuk: hoekig Materiaal opzetstuk: ABS
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Brandpreventieonderdeel Fire-Kit 100, voor DN 50, 70, 80 | 48099 | Bekijk |
 | Verlengstuk H: 140 mm, met lijmflens | 48403 | Bekijk |
 | Verlengstuk H: 147 mm, met persafdichtingsflens | 48404 | Bekijk |
 | Verlengstuk H: 120 mm, met lijmflens | 48900 | Bekijk |
 | verlengstuk H: 136 mm, zonder toevoer | 48987 | Bekijk |
 | Verlengstuk H: 136 mm, met horizontale toevoer DN 50 | 48989 | Bekijk |
 | Doorvoerdichting Quick-Fit voor kerngaten,met brandbescherming | 48990 | Bekijk |
 | Doorvoerdichting Quick-Fit voor kerngaten, zonder brandbeveiliging | 48991 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Stankslot voor Practicus, Ecoguss, Ferrofix | 27169 | Bekijk |
 | Lijmflens met tegenflens, ABS, systeem 125 | 48410 | Bekijk |
 | Dichtingsmanchet voor dunbedafdichting vloeibaar | 48651 | Bekijk |
 | Basiselement Ecoguss Lijmflens, DN 50, Afvoer verticaal | 48658 | Bekijk |
 | Opzetstuk Variofix Designr. Kessel, rvs304, Lock&Lift, L15 | 48904 | Bekijk |
 | Designrooster Oval, Lock & Lift | 680225 | Bekijk |
 | Designrooster KESSEL, Lock & Lift | 680226 | Bekijk |
 | Designrooster Spot, Lock & Lift | 680238 | Bekijk |
 | Designrooster Slot, Lock & Lift | 680239 | Bekijk |
 | Ontgrendelsleutel voor Lock & Lift | 680702 | Bekijk |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Goedkeuring | |
| Test Reports and Certificates |
- Nominale wijdte (DN) (nennweite): 50
- Afdekkingsmateriaal (abdeckung_material):
rvs 14301
- Framemateriaal (rahmen_material):
rvs 14301
- Materiaal opzetstuk (material_aufsatzstueck):
ABS
- Uitvoering aansluiting (stutzen_ausfuehrung):
verticaal
- Belastingsklasse (belastungsklasse): L 15 (EN 1253-1)
- Stankslot (geruchsverschluss): inclusief
- Afdichting van het opzetstuk (abdichtung_aufsatzstueck): voor verlijmbare bijgeleverde dichtingsmanchet (bd) volgens DIN 18534
