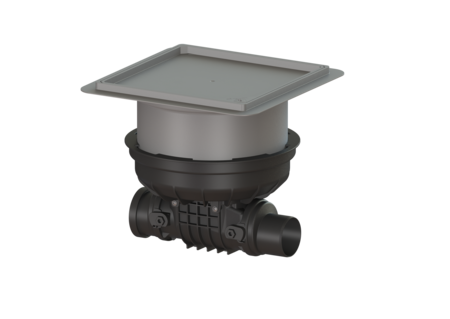

Terugstuwbeveiliging Staufix
DN 90, Vloerplaat, betegelbaar, Type 2 R
KESSEL Terugstuwbeveiliging Staufix, DN 90, afvalwater Fecaliënvrij afvalwater, vergrendeling Lock & Lift, vloerinbouw, soort afdekking betegelbare afdekplaat, rattenbeveiliging
- Optionele rattenklep voor extra veiligheid
- Flexibel in te bouwen; voor vloerinbouw zijn verschillende afdekkingen beschikbaar
- Ook als modulaire set verkrijgbaar
Artikel nr. | 730090.10XR |
---|---|
GTIN | 4026092076330 |
Korting groep | 10 |
Terugstuwbeveiliging Staufix DN 90, Vloerplaat, betegelbaar, Type 2 R
De terugstuwbeveiliging voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuwing automatisch sluiten. Eén klep dient ook als handmatig vergrendelbare noodafsluiter. Door het modulaire KESSEL-systeem kunnen bestaande installaties probleemloos worden omgebouwd tot terugstuwbeveiliging StaufixControl. Uitvoering Rvs rattenklep : ja Noodvergrendeling: ja Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 13564 Nominale wijdte (DN): 90 Uitwendige diameter (DA): 90 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Terugstuwbeveiliging: Type 2 Afmetingen Netto gewicht: 5,95 kg Bruto gewicht: 8,55 kg Grondwaterdichtheid vanaf bodem: 3 mm Uitsparingsmaat breedte: 750 mm Uitsparingsmaat lengte: 750 mm Afschot: 8 mm Inbouwdiepte: 287 - 410 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 444 mm Breedte: 444 mm Lengte verpakking: 586 mm Breedte verpakking: 486 mm Hoogte verpakking: 496 mm Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Dichtheid: spatwaterdicht Tegeldikte max.: 16 mm
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Extern alarm voor opti./ako. meldingen bij terugstuw | 72222 | Bekijk | |
Schakelstopcontact met draadloze ontvanger | 72223 | Bekijk | |
StaufixContr. vergrend.deksel DN90-100 | 72224 | Bekijk | |
StaufixContr. vergrend.deksel DN125-200 | 72225 | Bekijk | |
Verlengstuk verdiepte inbouw, met flens | 830070 | Bekijk | |
Verlengstuk verdiepte inbouw, Flens/tegenflens | 830073 | Bekijk | |
Verlengstuk Vloerplaat, voor waterdicht beton | 830075 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Batterij 3V-batterij voor controle-eenheid | 680665 | Bekijk | |
Afdichting Dekselafdichting voor Staufix DN90-110 | 686112 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk | |
Testtrechter met afdichting | 70214 | Bekijk | |
Terugstuwklep DN 100 | 70231 | Bekijk | |
Terugstuwklep DN 100, met roestvrijstalen bovenkant | 70233 | Bekijk | |
Inschuifgedeelte DN 100, met afdichting | 70241 | Bekijk | |
Vergrendelbaar deksel DN 90-100, met noodafsluiter | 72229 | Bekijk | |
Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk | |
Spie DN 90 | 83090 | Bekijk | |
Mof DN 90 | 83091 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie |
- Nominale wijdte (DN) (nennweite): 90
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Terugstuwbeveiliging (rueckstauschutz): Type 2
- Rvs rattenklep (edelstahlklappe_rattenschutz): ja
- Lengte (laenge): 444 mm
- Breedte (breite): 444 mm
