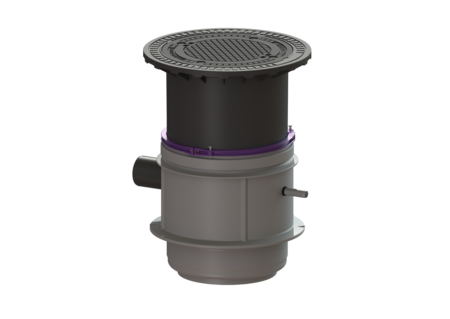

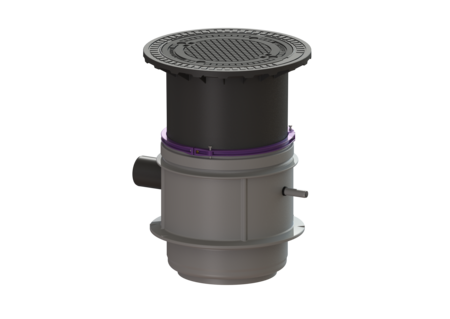

Pompstation Aquapump Medium
Duo, STZ 1000, 800-1250 mm, D
KESSEL Pompstation Aquapump Medium, Duo, met toevoer, afvalwater Fecaliënhoudend of fecaliënvrij afvalwater (zonder ATEX), belastingsklasse D 400, inbouwdiepte 800 - 1250 mm, met 2 onderdompelbare STZ 1000 pompen
- in hoogte verstelbaar opzetstuk
- Schachtsysteem LW 600 geschikt voor aardinbouw
- In de fabriek geconfigureerd
| Artikel nr. | 826711D |
|---|---|
| GTIN | 4026092052174 |
| Korting groep | 60 |
Pompstation Aquapump Medium Duo, STZ 1000, 800-1250 mm, D
Het pompstation voor fecaliën afvalwater is uitgerust met een of twee onderdompelbare pomp en een terugslagklep. Een schachtsysteem LW 600 van duurzaam bestendig kunststof (PE-LLD) met open pompbehuizing en universele aansluitmogelijkheden dient als verzamelreservoir. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Uitvoering Soort installatie: duopomp Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: nee Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: LW 600 Algemene karakteristieken Norm: EN 12050-2, EN 12050-2 en EN 12050-1 (zonder ATEX-vereisten) Soort afvalwater: Fecaliënhoudend of fecaliënvrij afvalwater (zonder ATEX) Inbouwsituatie: aardinbouw Installatietype: Duo Afmetingen Netto gewicht: 127 kg Bruto gewicht: 139 kg Grondwaterdichtheid vanaf bodem: 2500 mm Diameter: 809 mm Dagmaat (LW): 600 mm Inbouwdiepte: 800 - 1250 mm Lengte: 1000 mm Breedte: 806 mm Lengte verpakking: 1200 mm Breedte verpakking: 800 mm Hoogte verpakking: 1220 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 100 Ontluchtingsaansluiting (DN): 100 Afstand hart afvoer tot reservoirbodem: 482 mm Afstand onderkant toevoerbuis tot reservoirbodem: 400 mm Afstand hart toevoerbuis tot aan reservoirbodem: 475 mm Nominale toevoer (DN): 150 Aantal toevoeren: 1 Dagmaat reservoir (LW): 600 mm Nuttig volume: 30 l Afdekkingskarakteristieken Soort afdekking: Afdekplaat rond Afdekkingsmateriaal: Gietijzer met betonvulling Belastingsklasse: D 400 (EN 124) Loopband Pomp: STZ 1000 Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Geaard 2-polig Bedrijfsspanning: 230 V Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Type schoepenwiel: Snijwerk Lengte van pompkabel: 10 m Nominale stroomsterkte: 5,2 A Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (besturingskast): C 16 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens |
- CE-aanduiding (ce_kennzeichnung):
ja
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
aardinbouw
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Pomp (pumpe): STZ 1000
- Inbouwdiepte (einbautiefe): 800 mm
- Type schoepenwiel (laufrad_typ): Snijwerk
- Nominale toevoer (DN) (zulauf_nennweite_dn): 150
