Pompstation Aquapump XXL

Duo, GTK 5200-S1

8743046
8743046
PDF productgegevensblad

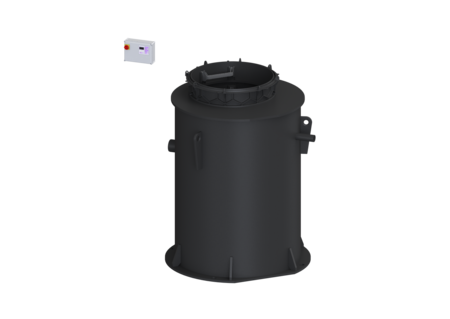

KESSEL Pompstation Aquapump XXL, Duo, afvalwater Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen), hoogte 2440 mm, pompbesturing door Besturingskast, met 2 onderdompelbare GTK 5200 pompen

  • Uiterst betrouwbaar
  • Kan flexibel worden ingebouwd
  • Ook geschikt voor grote hoeveelheden fecaliënvrij afvalwater
Artikel nr. 8743046
GTIN 4026092078143
Korting groep 60

Pompstation Aquapump XXL Duo, GTK 5200-S1
Het pompstation is uitgerust met een of twee onderdompelbare pomp(en) en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing met universele aansluitmogelijkheden. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. Omdat het KESSEL-systeem modulair is, zijn voor de verdere montage verschillende techniekschachtvarianten als toebehoren beschikbaar. Hefketting van rvs voor het uitnemen per pomp kan afhankelijk van de diepte als optie worden besteld met het art. nr.: 680 528 = lengte 2 m 680 529 = lengte 3 m 680 530 = lengte 4 m 680 531 = lengte 5 m Uitvoering Aanwijzing inbouwdiepte: in combinatie met schachtmodule Soort installatie: duopomp Afsluitvoorziening: schuif van gietijzer Doorvoerdichting voor mantelbuis (DN): 100 Klimhulp: ja Doorvoerdichting voor ontluchtingsleiding (DN): 100 Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Schachtsysteem: Wikkelbuis Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 en EN 12050-1 (zonder ATEX-vereisten) Soort afvalwater: Fecaliënhoudend of fecaliënvrij afvalwater (in inbouwsituaties zonder ATEX-eisen) Inbouwsituatie: aardinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Duo Afmetingen Netto gewicht: 732,5 kg Bruto gewicht: 800,5 kg Grondwaterdichtheid vanaf bodem: 3000 mm Lengte: 1880 mm Breedte: 1880 mm Hoogte: 2440 mm Lengte verpakking: 3200 mm Breedte verpakking: 1800 mm Hoogte verpakking: 1760 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Afstand hart afvoer tot reservoirbodem: 1735 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1320 mm Afstand hart toevoerbuis tot aan reservoirbodem: 1400 mm Afstand bedding toevoer tot bovenkant reservoir: 1090 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aantal toevoeren: 1 Dagmaat reservoir (LW): 1600 mm Dagmaat toegang (LW): 1000 mm Nuttig volume: 880 l Loopband Pomp: GTK 5200 Aantal pompen: 2 Gewicht, pomp: 56 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 8,7 A Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,85 Beschermingsklasse pomp: IP 68 (20 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 51,6 m³/h Opvoerhoogte max.: 31,6 m Toerental: 2840 U/min Vermogen P1: 5,2 kW Vermogen P2: 4,4 kW Modus: S1 Type aansluitleiding pomp: H07RN8-F PLU 10G 1,5 mm² Type schoepenwiel: Eenkanaalswaaier Lengte van pompkabel: 10 m Besturing Besturingskast: Comfort Plus Motorbeveiligingsschakelaar: ja Alarmgever: Peilsonde Instrument niveauregeling: Peilsonde Soort niveauregeling: hydrostatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
  Titel Artikel nr.
8740000 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 380-629 mm, Klasse A/B 8740000 Bekijk
8740001 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 380-629 mm, Klasse D 8740001 Bekijk
8740002 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 411-660 mm, Klasse K 3 8740002 Bekijk
8740003 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 668-917 mm, Klasse K 3 8740003 Bekijk
8740004 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 396-645 mm, Klasse A 15 8740004 Bekijk
8740005 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 653-902 mm, Klasse L 15 8740005 Bekijk
8740006 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 630-879 mm, Klasse A/B 8740006 Bekijk
8740007 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 630-879 mm, Klasse D 8740007 Bekijk
8740008 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 661-910 mm, Klasse K 3 8740008 Bekijk
8740009 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 918-1167 mm, Klasse K 3 8740009 Bekijk
8740010 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 646-895 mm, klasse A 15 8740010 Bekijk
8740011 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 903-1152 mm, Klasse L 15 8740011 Bekijk
8740012 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 880-1129 mm, Klasse A/B 8740012 Bekijk
8740013 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 880-1129 mm, Klasse D 8740013 Bekijk
8740014 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 911-1160 mm, Klasse K 3 8740014 Bekijk
8740015 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1168-1417 mm, Klasse K 3 8740015 Bekijk
8740016 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 896-1145 mm, klasse A 15 8740016 Bekijk
8740017 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1153-1402 mm, Klasse L15 8740017 Bekijk
8740018 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse A/B 8740018 Bekijk
8740019 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1130-1379 mm, Klasse D 8740019 Bekijk
8740020 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1161-1410 mm, Klasse K 3 8740020 Bekijk
8740021 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1418-1667 mm, Klasse K 3 8740021 Bekijk
8740022 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1146-1395 mm, klasse A15 8740022 Bekijk
8740023 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1403-1652 mm, Klasse L15 8740023 Bekijk
8740024 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse A/B 8740024 Bekijk
8740025 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1380-1629 mm, Klasse D 8740025 Bekijk
8740026 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1411-1660 mm, Klasse K 3 8740026 Bekijk
8740027 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1668-1917 mm, Klasse K 3 8740027 Bekijk
8740028 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1396-1645 mm, klasse A15 8740028 Bekijk
8740029 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1653-1902 mm, Klasse L15 8740029 Bekijk
8740030 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse A/B 8740030 Bekijk
8740031 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1630-1879 mm, Klasse D 8740031 Bekijk
8740032 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1661-1910 mm, Klasse K 3 8740032 Bekijk
8740034 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1646-1895 mm, klasse A15 8740034 Bekijk
8740036 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse A/B 8740036 Bekijk
8740037 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 1880-2129 mm, Klasse D 8740037 Bekijk
8740038 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1911-2160 mm, Klasse K 3 8740038 Bekijk
8740040 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1896-2145 mm, Klasse A15 8740040 Bekijk
8740042 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse A/B 8740042 Bekijk
8740043 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2130-2379 mm, Klasse D 8740043 Bekijk
8740044 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2161-2410 mm, Klasse K 3 8740044 Bekijk
8740046 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2146-2395 mm, klasse A15 8740046 Bekijk
8740048 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse A/B 8740048 Bekijk
8740049 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2380-2629 mm, Klasse D 8740049 Bekijk
8740050 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2411-2660 mm, Klasse K 3 8740050 Bekijk
8740052 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2396-2645 mm, Klasse A15 8740052 Bekijk
8740054 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse A/B 8740054 Bekijk
8740055 Schachtmodule LW 1000 vloerplaat Toegang LW 600, 2630-2879 mm, Klasse D 8740055 Bekijk
8740056 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2661-2910 mm, Klasse K 3 8740056 Bekijk
8740058 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2646-2895 mm, Klasse A15 8740058 Bekijk
8740122 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 375-624 mm, Klasse K 3 8740122 Bekijk
8740123 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 625-874 mm, Klasse K 3 8740123 Bekijk
8740124 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 875-1124 mm, Klasse K 3 8740124 Bekijk
8740125 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1125-1374 mm, Klasse K 3 8740125 Bekijk
8740126 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1375-1624 mm, Klasse K 3 8740126 Bekijk
8740127 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1625-1874 mm, Klasse K 3 8740127 Bekijk
8740128 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1875-2124 mm, Klasse K 3 8740128 Bekijk
8740129 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2125-2374 mm, Klasse K 3 8740129 Bekijk
8740130 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2375-2624 mm, Klasse K 3 8740130 Bekijk
8740131 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 2625-2874 mm, Klasse K 3 8740131 Bekijk
8740141 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse B 8740141 Bekijk
8740142 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse B 8740142 Bekijk
8740143 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse B 8740143 Bekijk
8740158 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 620-869 mm, Klasse D 8740158 Bekijk
8740159 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 870-1119 mm, Klasse D 8740159 Bekijk
8740160 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1120-1369 mm, Klasse D 8740160 Bekijk
8740222 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 638-887 mm, K 3, WD 8740222 Bekijk
8740223 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 888-1137 mm, K 3, WD 8740223 Bekijk
8740224 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1138-1387 mm, K 3, WD 8740224 Bekijk
8740225 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1388-1637 mm, K 3, WD 8740225 Bekijk
8740226 Schachtmodule LW 1000 vloerplaat Toegang LW 800, 1638-1887 mm, K 3, WD 8740226 Bekijk
  Titel Artikel nr.
80206 Inbedrijfstelling Opvoerinstallatie Aqualift F XL/XXL 80206 Bekijk
80306 Onderhoud Opvoerinstallatie Aqualift F XL/XXL 80306 Bekijk
  Titel Artikel nr.
20222 Alarmkast Basic met elektrodensonde 20222 Bekijk
20223 Alarmkast Basic met optische sonde 20223 Bekijk
20224 Alarmkast Basic met optische sonde van 10 m 20224 Bekijk
28048 Compressorset voor het inbrengen van lucht 28048 Bekijk
28076 Kabelbevestigingset voor techniekschachten 28076 Bekijk
28088 Modificatieset aarding Rail voor mono-installaties 28088 Bekijk
28089 Modificatieset aarding Rail voor duo-installaties 28089 Bekijk
28090 Klemverbindingen voor persleiding, DN 80/80 28090 Bekijk
28792 GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V 28792 Bekijk
28793 Antenne met magnetische voet voor TeleControl-modem, 2,5 m kabel 28793 Bekijk
28794 Verlengkabel voor antennes met magnetische voet,l: 2m 28794 Bekijk
28799 Aansluitdoos voor het verlengen van een peilsonde 28799 Bekijk
680071 Luchtslang Metergoed, 6x4 mm, 100 680071 Bekijk
680125 Afdichting voor verlengstuk 680125 Bekijk
680370 Verlengstuk 250 mm, voor schachtmodule LW 1000 680370 Bekijk
680371 Verlengstuk 500 mm, voor schachtmodule LW 1000 680371 Bekijk
680373 Set verbindingsbouten 10 stuks 680373 Bekijk
680528 Vervangende ketting pompstations Rvs, lengte: 2 m 680528 Bekijk
680529 Vervangende ketting pompstations Rvs, lengte: 3 m 680529 Bekijk
680530 Verv. ketting voor pompstations Rvs, lengte: 4 m 680530 Bekijk
680531 Vervangende ketting pompstations Rvs, lengte: 5 m 680531 Bekijk
680631 Klemmenkast voor verlenging, ATEX-pomp 680631 Bekijk
80074 Potentiaalvrij contact Uitbreidingsset besturingskast Basic 80074 Bekijk
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Bekijk
80891 Kabeltoebehoren Verlenging voor pomp 80891 Bekijk
97713 Inbouwset Thermostaat, Hygrostaat 97713 Bekijk
97714 Buitenkast B: 590 mm, voor inbouw besturingskasten 97714 Bekijk
97715 Waarschuwingslamp voor buitenkast 97715 Bekijk
97716 Buitenkast voor inbouw besturingskasten 97716 Bekijk
97723 Buitenkast B:785 mm, voor inbouw besturingskasten 97723 Bekijk
97724 Buitenkast B: 1115 mm, voor inbouw besturingskasten 97724 Bekijk
  Titel Artikel nr.
  • Besturingskast (schaltgeraet): Comfort Plus
  • TÜV testteken (pruefzeichen): ID 1111241937
  • Inbouwsituatie (einbausituation): aardinbouw
  • Alarmgever (alarmgeber): Peilsonde
  • Pomp (pumpe): GTK 5200
  • Type schoepenwiel (laufrad_typ): Eenkanaalswaaier
  • Bedrijfsspanning (betriebsspannung): 400  V
  • Soort installatie (anlagenart): duopomp
