CleverVent be- en ontluchtingsventiel
De volgende generatie ventilatiekanalen
Als er in een gebouw een opvoerinstallatie voor afvalwater met fecaliën wordt geïnstalleerd, is een ventilatieleiding verplicht. Dat betekent: doorvoeren door het plafond en stijgleidingen tot door het dak. Dat is doorgaans duur, omslachtig en kost veel tijd bij de uitvoering. Dat is vanaf nu allemaal verleden tijd! De be- en ontluchtingsventiel CleverVent is het nieuwe product voor nieuwbouw en renovatie dat helemaal zonder extra bouwwerkzaamheden uitkomt: voordelig, schoon en snel.
En zo werkt het: CleverVent wordt in dezelfde ruimte als de opvoerinstallatie gemonteerd. Door de constructie kan de lucht vrij circuleren. Binnenin bevindt zich bovendien een vlotter. Wanneer er een terugstroomgevaar ontstaat, wordt de vlotter door het water omhooggeduwd. De kogel boven de vlotter maakt dan de weg vrij voor be- en ontluchting via het actiefkoolfilter naar de ruimte – ook tijdens een stroomstoring. CleverVent is verkrijgbaar met moffen in de nominale diameters DN 90, DN 100, DN 125, DN 150 en DN 200.
Dankzij CleverVent is een ventilatieleiding over het dak niet nodig. De be- en ontluchting van de opvoerinstallatie wordt via CleverVent aangesloten op de verzamelbuis.
Met CleverVent is de be- en ontluchting ook onder het terugstuwniveau gewaarborgd.
Volledige inzet in elke situatie
Toepassingsmogelijkheden

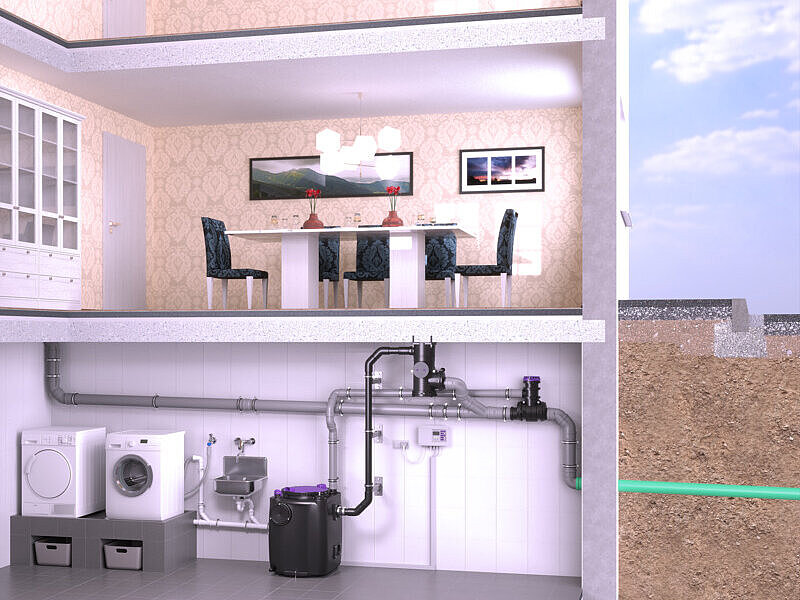

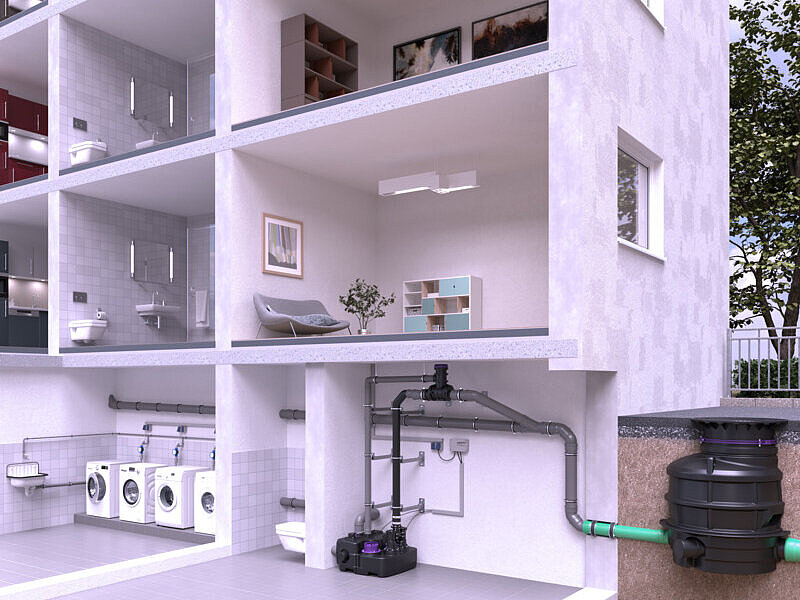

Er moet een opvoerinstallatie in de kelder worden geïnstalleerd, maar voor de be- en ontluchtingsleiding zou er een opening in het plafond tot boven het dak moeten worden gemaakt? Dankzij CleverVent is een opening in het plafond niet nodig en werkt de be- en ontluchting zelfs in het geval van een terugstroom uit het riool.
Ideaal voor de montage
Waarom zou u de lange weg nemen als de korte ook naar het doel leidt? Met de be- en ontluchtingsventiel CleverVent bespaart u kostbaar materiaal – van de buizen en extra brandbeveiligingsapparatuur tot montagebenodigdheden. Bovendien bestaat het product voor 66 procent uit gerecycled materiaal. Ook bij de montage zijn de lagere materiaal- en installatiekosten merkbaar: CleverVent zorgt voor een snelle en eenvoudige installatie.
Top voor de woonkwaliteit
Tot nu toe moest de ventilatieleiding door alle verdiepingen heen tot aan het dak lopen. Dankzij de CleverVent be- en ontluchtingsventiel zijn al die doorvoeren in het plafond overbodig, zodat er geen storende buizen meer door het hele gebouw hoeven te worden aangelegd. Zo gaat er geen kostbare ruimte meer verloren en winnen de woonruimtes tegelijkertijd aan esthetiek en woonkwaliteit. Deze oplossing is niet alleen onzichtbaar in het gebouw, maar ook onhoorbaar: dankzij optimale geluidsisolatie is er geen overlast meer door lawaai.
Werkingsprincipe
Veilige be- en ontluchting zonder doorbraak in het plafond
Het be- en ontluchtingsventiel van CleverVent zorgt ervoor dat de opvoerinstallatie direct in de opstellingsruimte kan worden be- en ontlucht. Bij terugstroming tilt het stijgende water een vlotter op, waardoor de ventilatieroute via een actiefkoolfilter wordt vrijgegeven – zelfs bij stroomuitval.
Wetenswaardigheden over CleverLoop en CleverVent
Volgens EN 12056-4 is het niet toegestaan om de drukleiding in een afvoerleiding aan te sluiten. Zowel de CleverLoop als de CleverVent hebben een horizontale uitloop. Deze mondt dus altijd uit in een verzamelbuis. Als er na de verzamelbuis nog een afvoerpijp volgt, is de aansluiting toegestaan en geregeld in DIN 1986-100.
Als er slechts één object wordt aangesloten, gelden de beperkingen voor een enkele aansluiting. Bij meerdere objecten gelden de regels voor de verzamelverbinding volgens DIN 1986-100. De minimale helling voor niet-geventileerde afzonderlijke aansluitleidingen bedraagt volgens deze norm 1 cm per 1 m. Een niet-geventileerde afzonderlijke aansluitleiding mag daarbij niet langer zijn dan 4 m. Binnen een afvoertraject mogen maximaal drie bochten van 90° (zonder aansluitbocht) aanwezig zijn. Het hoogteverschil tussen een aansluiting op een afvoerapparaat en de bodem van de leiding in de aftakking naar de afvoerleiding mag niet groter zijn dan 1 m. Als niet aan een van deze voorwaarden kan worden voldaan, moet de afzonderlijke aansluitleiding worden geventileerd. Hieruit volgt dat voor de meeste keukens ventilatie van de keukenaansluitingen noodzakelijk is. Dit wordt ook vereist door DIN 4040-100 in het hoofdstuk Ventilatie.
In dit geval wordt de keuken aangesloten via de getekende hoofdontluchting – de opvangbak van de opvoerinstallatie op de CleverVent. Als de toevoerleiding van de vetafscheider langer is dan 10 m, kan de extra ontluchtingsleiding via de CleverVent naar het riool worden geleid, mits de keuken en de opvoerinstallatie via het dak worden ontlucht.
Met de systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent kan veilig worden voldaan aan de eisen inzake terugstroombeveiliging en ventilatie zoals vermeld in EN 12056, DIN 1986-100 of ÖNORM B 2501. Tijdens uitgebreide typetests door TÜV Rheinland zijn de bruikbaarheid en veiligheid van de producten aangetoond. De bouwtechnische goedkeuring door het Oostenrijkse Instituut voor Bouwtechniek (OIB) bevestigt de geschiktheid en toepasbaarheid van beide producten. Bovendien bevestigt de naleving van DIN SPEC 3615 de kwaliteit en veiligheid van de producten.
Als de zwaartekrachtleiding correct is gedimensioneerd en de vulling niet meer dan 70 % bedraagt, hoeft er geen rustgedeelte tussen CleverVent en CleverLoop te worden aangehouden. Anders is een rustgedeelte van minimaal 1 m vereist.
Ja, dat is mogelijk. De veer is gemaakt van corrosiebestendig V4A. Daardoor is de CleverLoop ook bestand tegen chloorwater, zout zeewater en agressief afvalwater.
De systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent zijn volgens de bouwvoorschriften toegelaten. De systemen beschikken over een geldige OIB-goedkeuring en dragen tevens het Zwitserse kwaliteitskeurmerk Qplus Swiss Quality. Daarmee voldoen ze aan de eisen voor het beoogde toepassingsgebied. Los daarvan geldt: bij een vakkundige planning, een normconforme installatie volgens onze fabrieksvoorschriften en regelmatig onderhoud biedt KESSEL uiteraard productaansprakelijkheidsdekking in het geval van een aantoonbaar productdefect.
Wij ondersteunen u graag met de bijbehorende technische documentatie, installatie-instructies en goedkeuringsdocumenten, zodat een juridisch verantwoorde en traceerbare planning kan plaatsvinden. U kunt contact opnemen met onze technische adviesdienst via e-mail op technik@kessel.de of telefonisch op +49 (0) 8456 27-461.
De installatie van deCleverLoop is toegestaan voor opvoerinstallaties met een vermogen van minimaal 1 tot maximaal 2,5 kW. DA aangezien de Minilift met zijn 1.000 watt precies op de ondergrens van dit toegestane bereik ligt, zijn de reductie naar DN 50 en de installatie van de CleverLoop zonder meer mogelijk.
De CleverLoop-systeemscheider heeft een doorlaatdiameter van 48 mm.
Bij het ontwerpen van opvoerinstallaties is de geodetische opvoerhoogte bepalend voor het benodigde vermogen van de pomp. Hoe dieper het gebouw in de grond ligt, hoe groter dit hoogteverschil is en hoe hoger het pompvermogen moet zijn om het afvalwater naar het terugstuwniveau of naar het riool te transporteren. Bij de installatie van de Systeemscheider wordt altijd de geodetische opvoerhoogte tot aan deCleverLoop in aanmerking genomen. Onze ontwerptool SmartSelect helpt u bij de productkeuze.
CleverVent en CleverLoop zijn ontwikkeld voor installatie in gebouwen. Als het echter economisch gezien interessant is, kan via onze afdeling voor maatwerkoplossingen de installatie in een ondergrondse reservoir in een vorstvrije zone worden gerealiseerd.
In de mof wordt een eindplug gestoken en vastgezet met een borgdop, bijvoorbeeld van Ostendorf Kunststoffen.
Het actiefkoolfilter (art.nr. 681258) moet jaarlijks worden vervangen – eventueel ook eerder, als er geurtjes in de ruimte ontstaan.
