Selectie van afwateringsproducten: houd rekening met de belastingsklassen!
De afdekkingen van afwateringsproducten voor inbouw in de vloer of de grond, zoals afvoeren, afscheiders en pompstations, moeten bestand zijn tegen de maximaal mogelijke belastingen op de betreffende plaats van gebruik. De testbelasting waarmee een afdekking is getest, wordt aangegeven door de belastingsklasse. Hiermee moet bij de productkeuze absoluut rekening worden gehouden; in geval van twijfel moet de eerstvolgende hogere belastingsklasse worden gekozen. De keuze van de geschikte klasse is de verantwoordelijkheid van de ontwerper.
Belastingsklassen voor afvoeren in en aan gebouwen
volgens DIN EN 1253-1

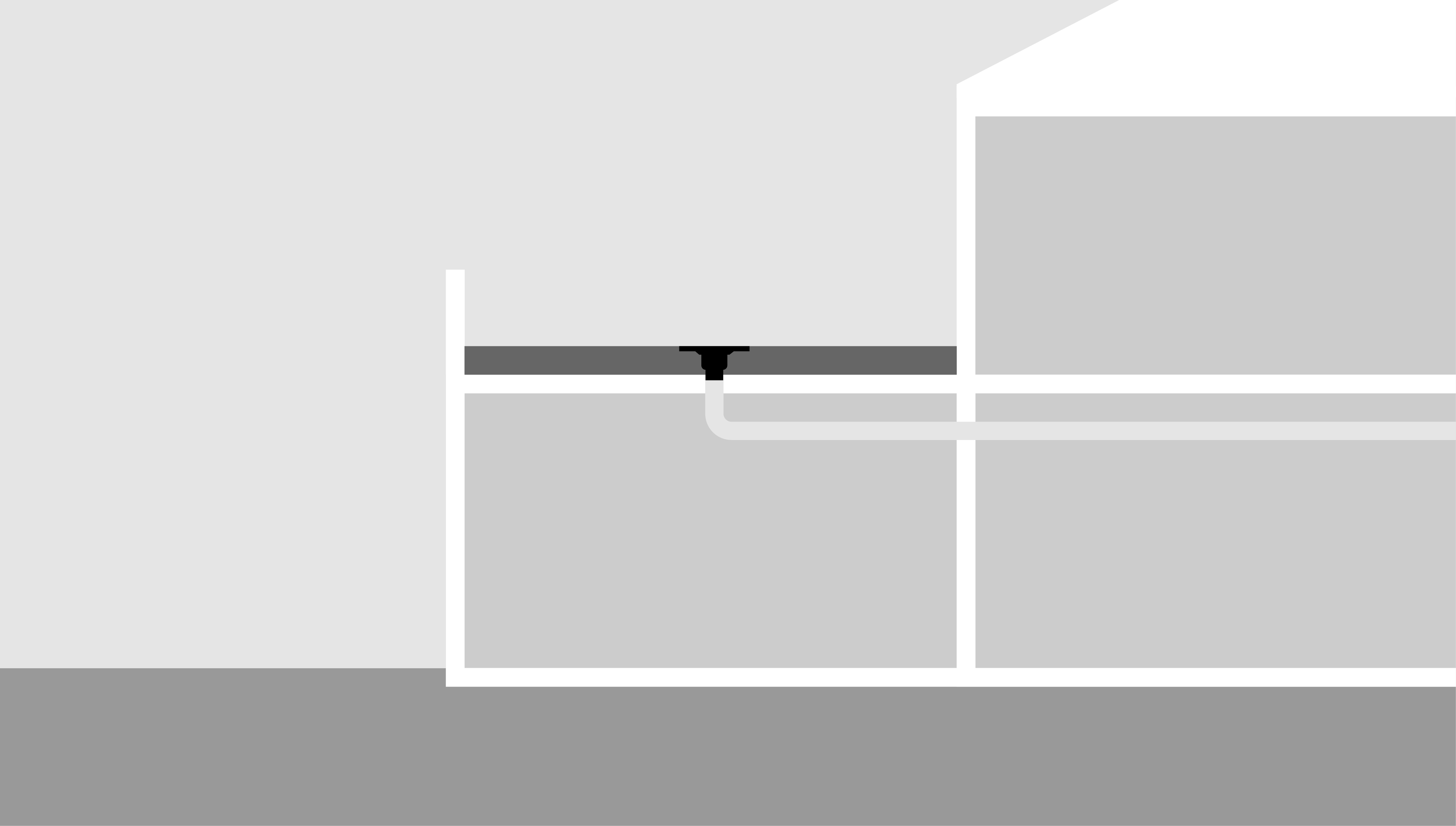

Klasse H 1,5
- Testbelasting ca. 150 kg
- Oppervlakken waarop geen belasting wordt verwacht

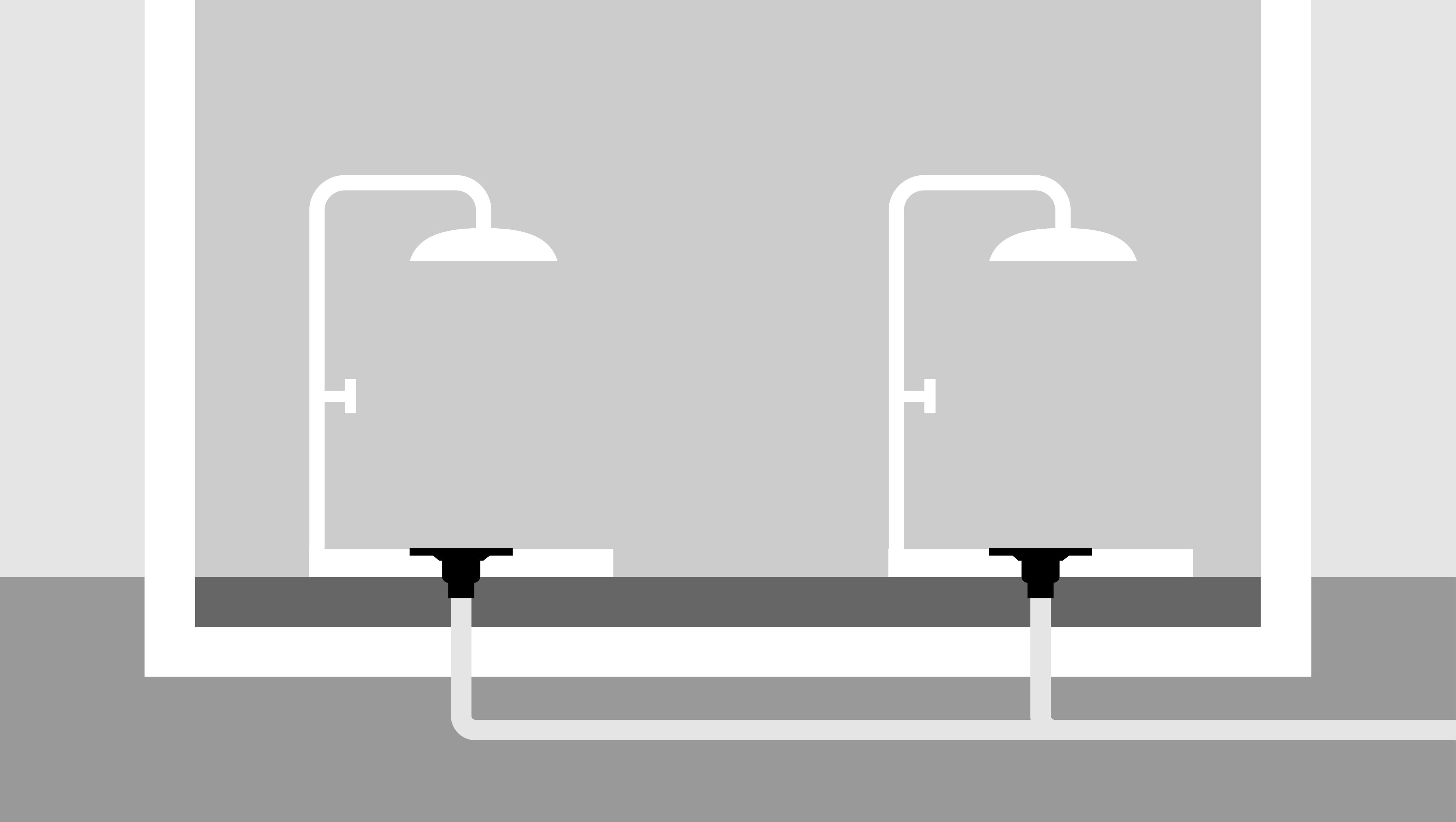

Klasse K 3
- Testbelasting ca. 300 kg
- Ruimtes zonder autoverkeer, zoals woningen, bedrijfsgebouwen en sommige openbare gebouwen

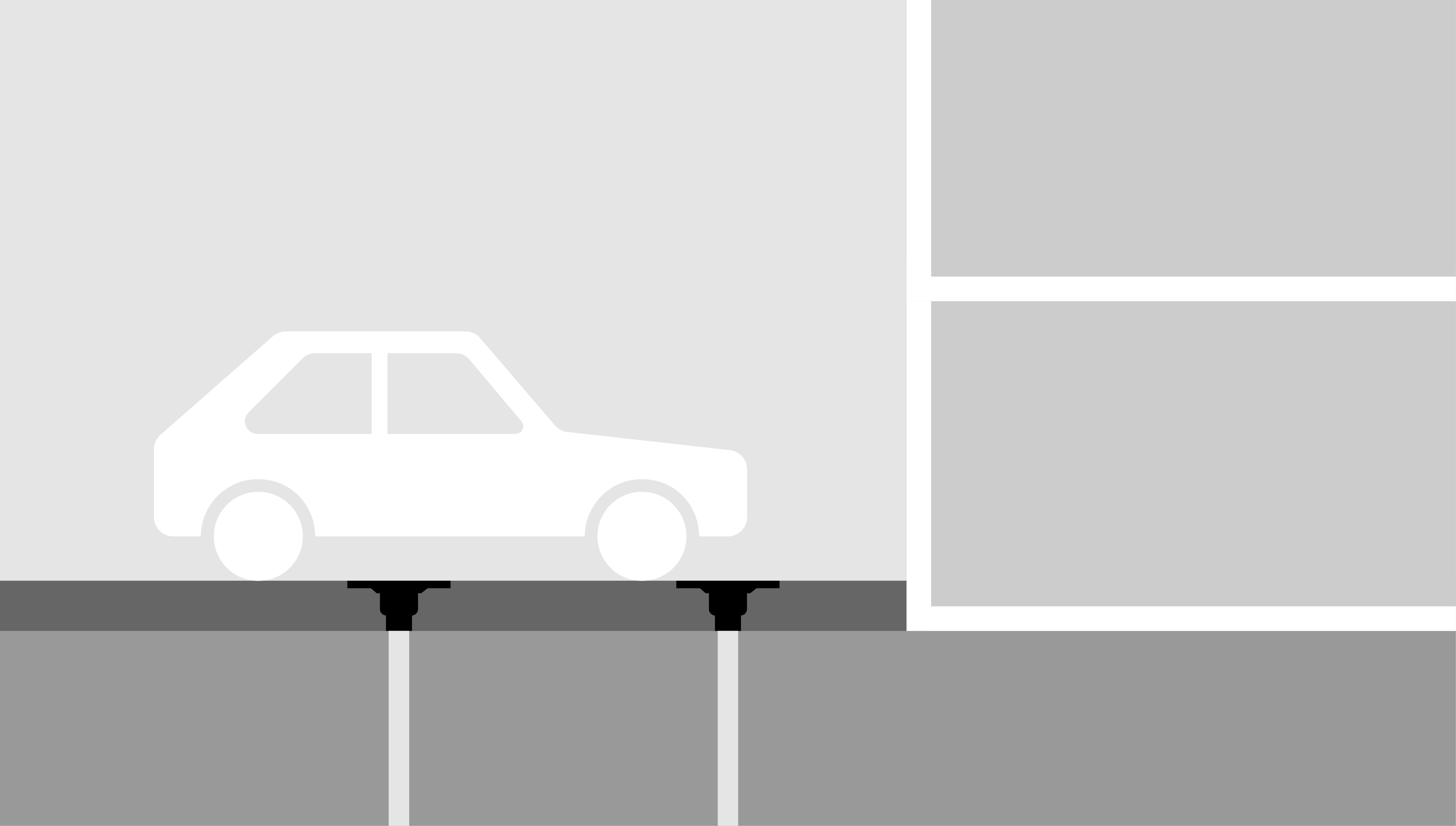

Klasse L 15
- Testbelasting ca. 1,5 t
- Oppervlakken met licht verkeer, zoals in bedrijfsruimten en openbare ruimten

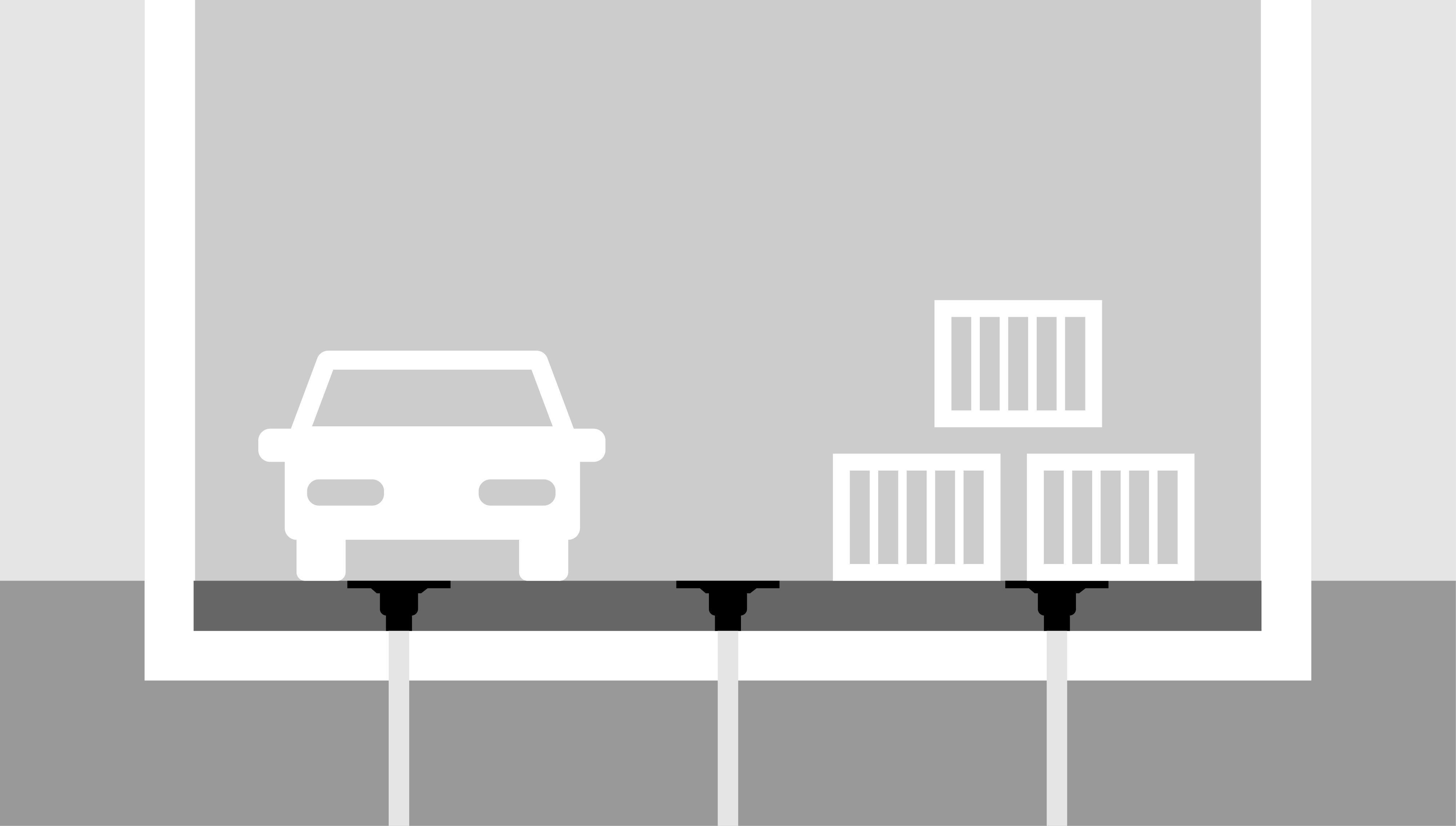

Klasse R 50
- Testbelasting ca. 5 t
- Oppervlakken met voertuigverkeer, zoals in bedrijfsruimten en fabrieken

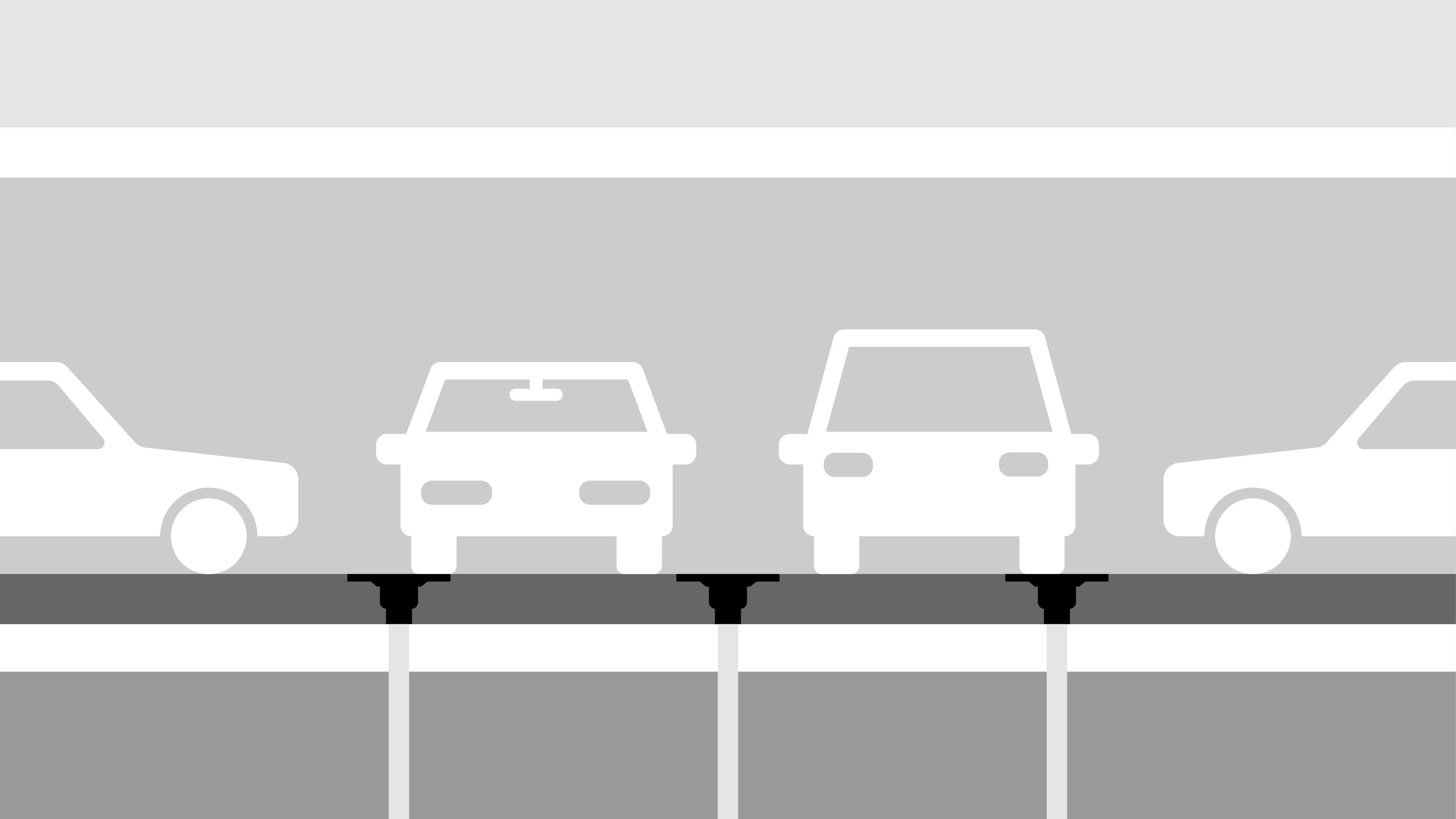

Klasse M 125
- Testbelasting ca. 12,5 t
- Oppervlakken met voertuigverkeer, zoals parkeergarages, fabrieken en werkplaatsen

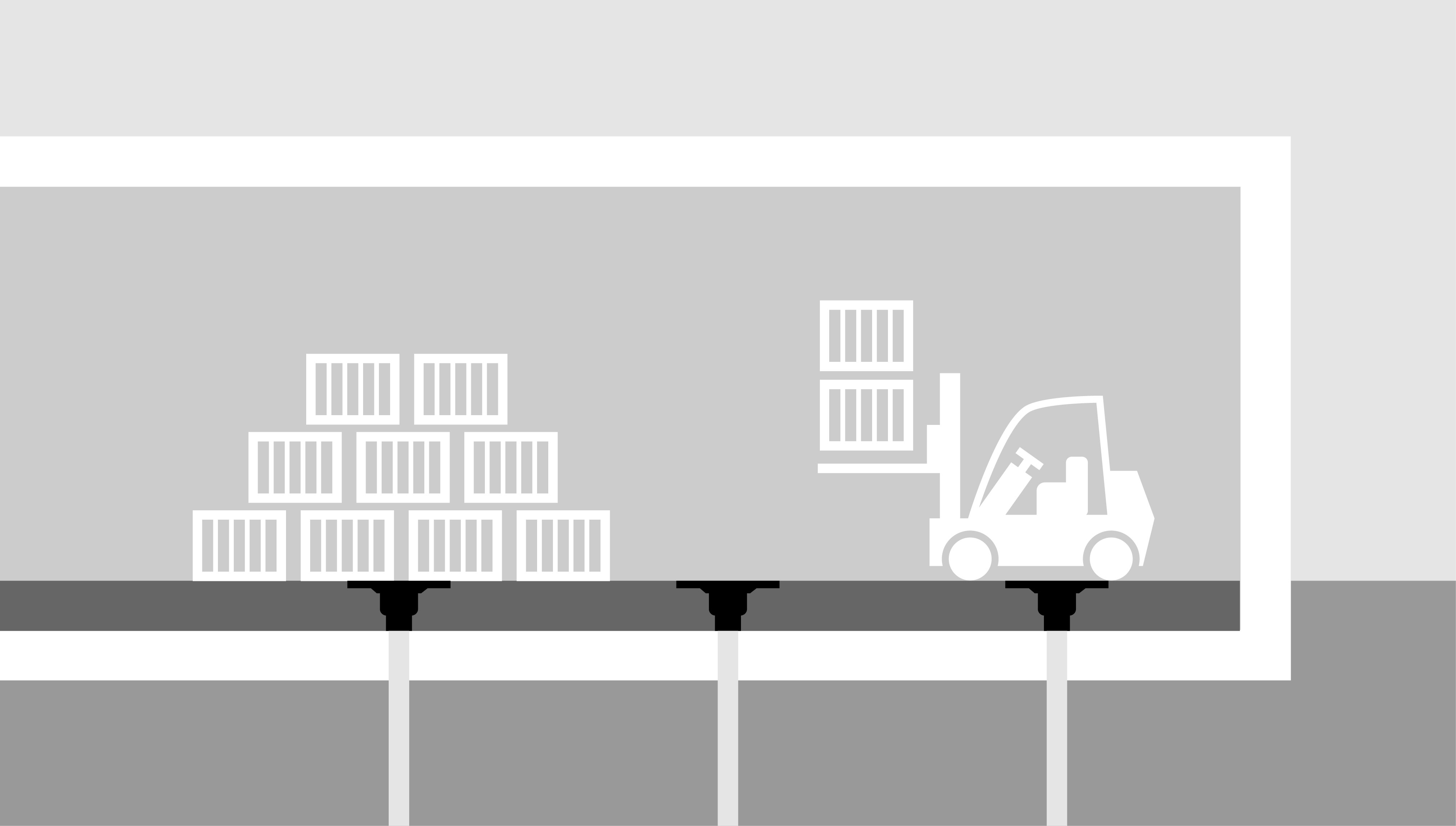

Klasse N 250
- Testbelasting ca. 25 t
- Industriële oppervlakken met zwaar verkeer door vorkheftrucks, zoals oppervlakken in de voedselverwerking, chemische of procesinstallaties

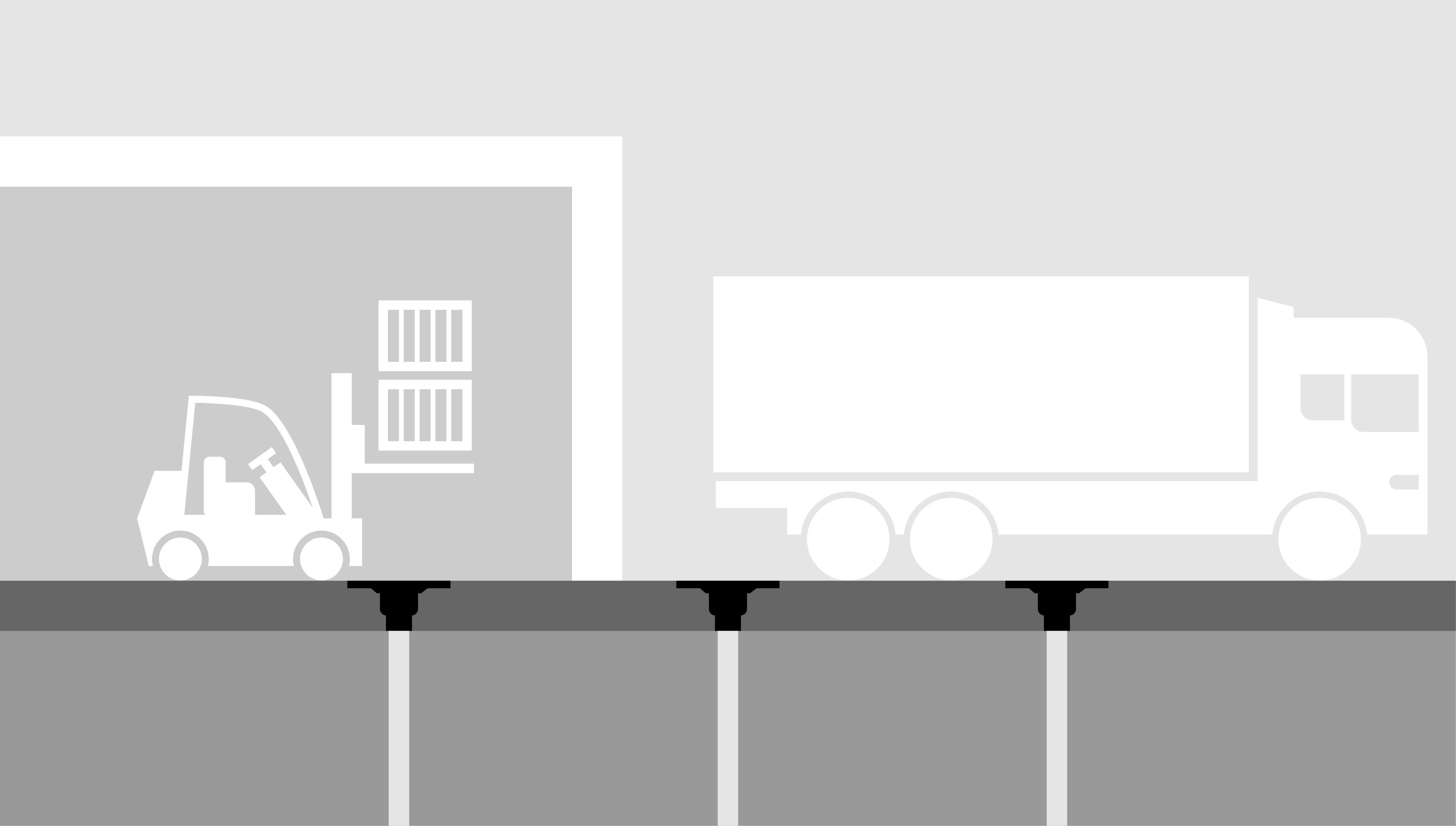

Klasse P 400
- Testbelasting ca. 40 t
- Gebieden met bijzonder hoge belastingen, waaronder ruimtes voor voedselverwerking, chemische of procesinstallaties, waar de afvoeren worden blootgesteld aan belastingen door industriële vorkheftrucks en/of manoeuvrerende zware voertuigen
Belastingsklassen voor (rooster)afdekkingen in verkeersgebieden
volgens DIN EN 124

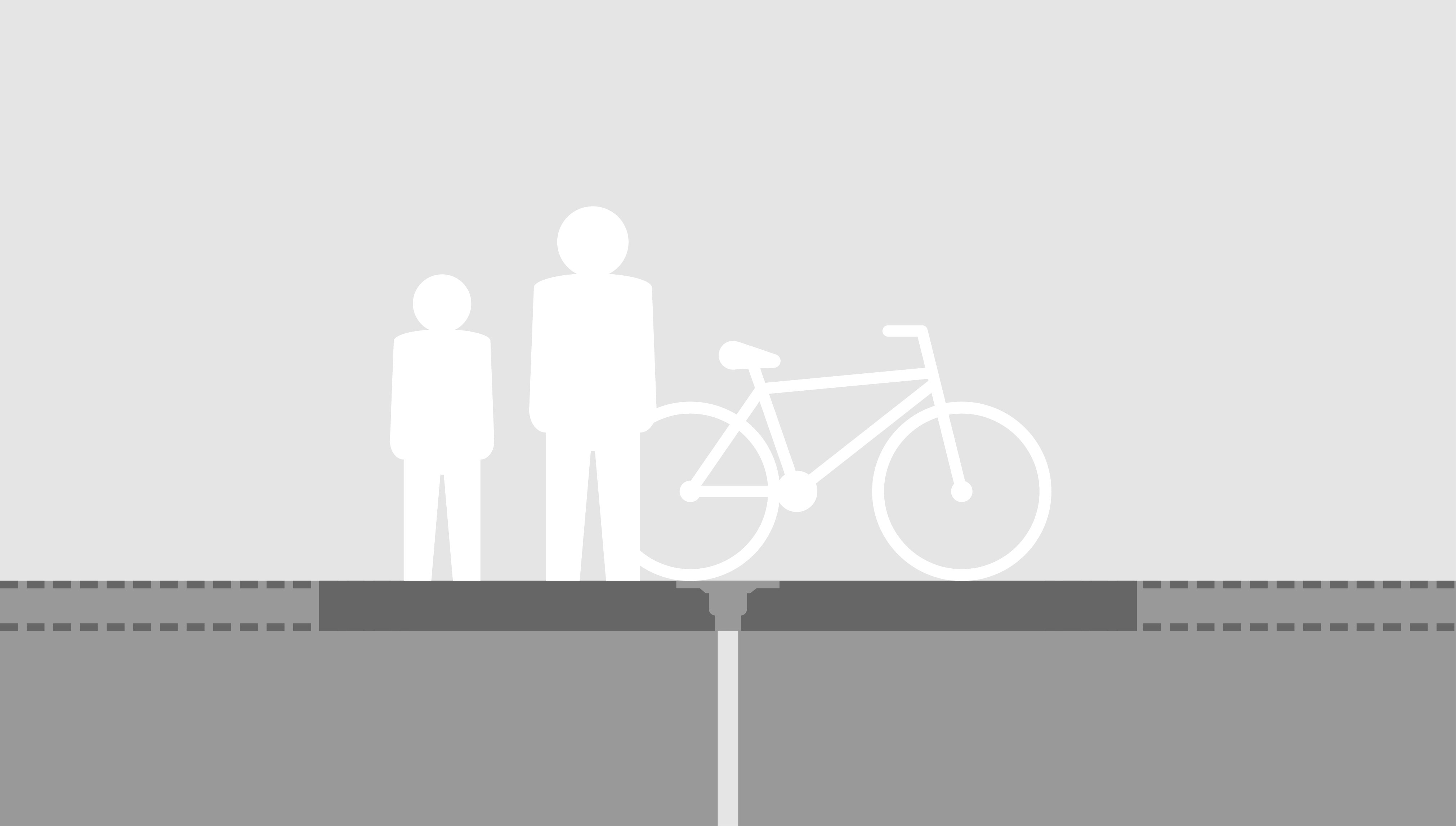

Groep 1 (minimaal klasse A 15)
- Testbelasting ca. 1,5 t
- Voor oppervlakken die uitsluitend door voetgangers en fietsers mogen worden gebruikt

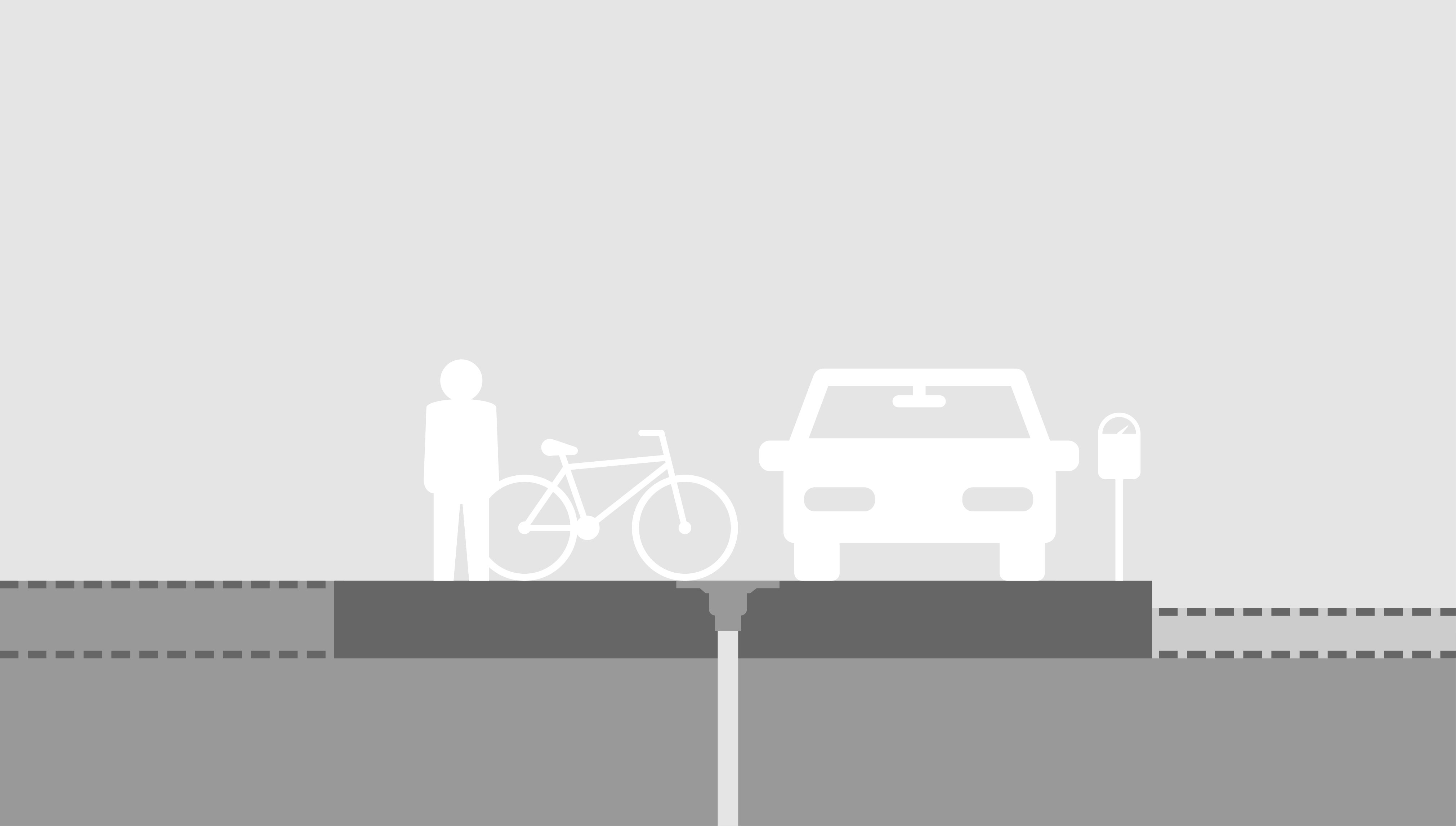

Groep 2 (minimaal klasse B 125)
- Testbelasting ca. 12,5 t
- Voetgangerszones en vergelijkbare gebieden, parkeerplaatsen voor personenauto's of parkeerdekken voor personenauto's

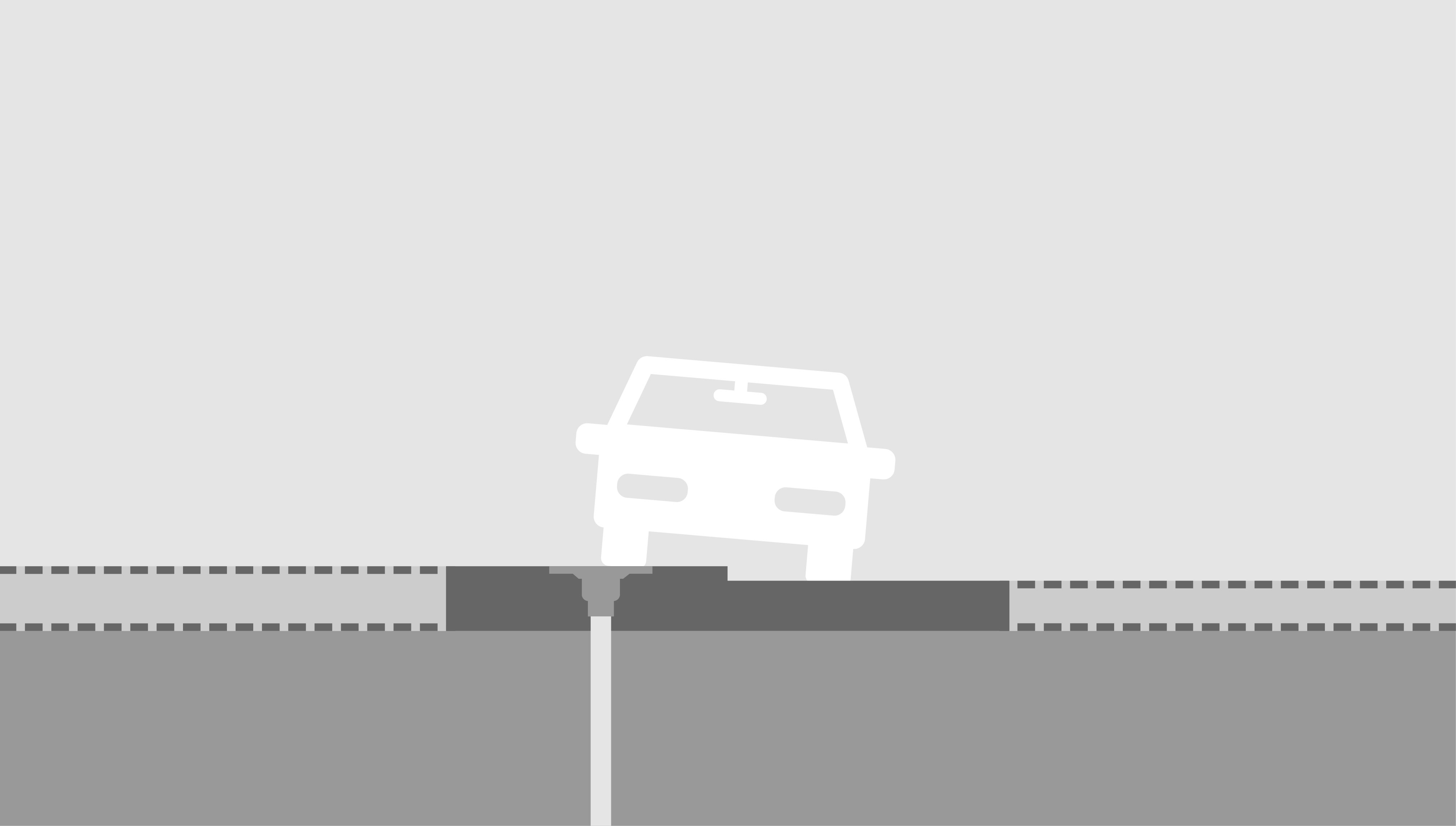

Groep 3 (minimaal klasse C 250)
- Testbelasting ca. 25 t
- Voor opbouwen in de gootzone van wegen die, gemeten vanaf de stoeprand, maximaal 0,5 m de rijbaan en maximaal 0,2 m de voetgangerszone in reiken

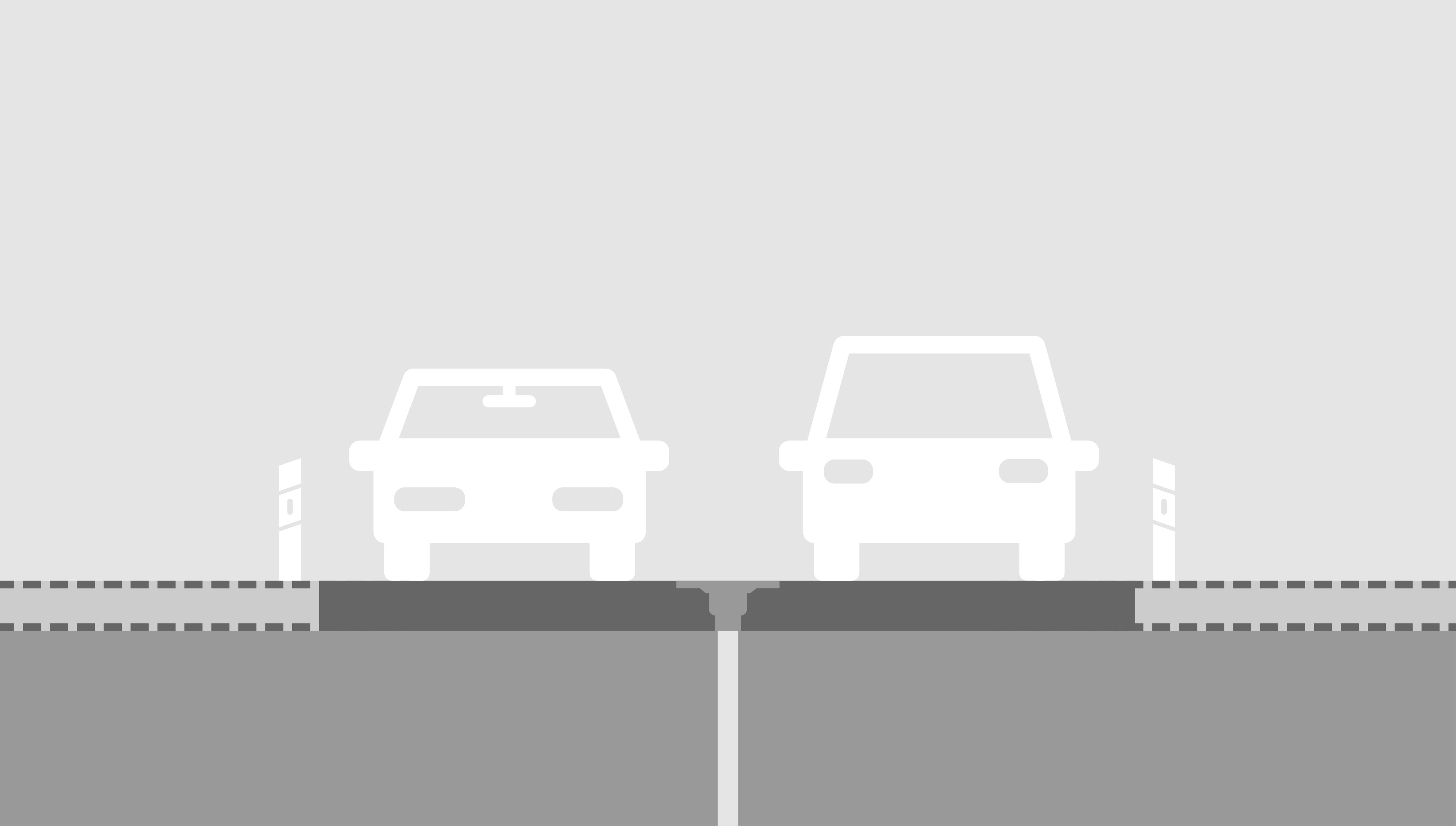

Groep 4 (minimaal klasse D 400)
- Testbelasting ca. 40 t
- Rijbanen van wegen (ook voetgangerswegen), bermen van wegen en parkeerplaatsen die zijn toegestaan voor alle soorten wegvoertuigen

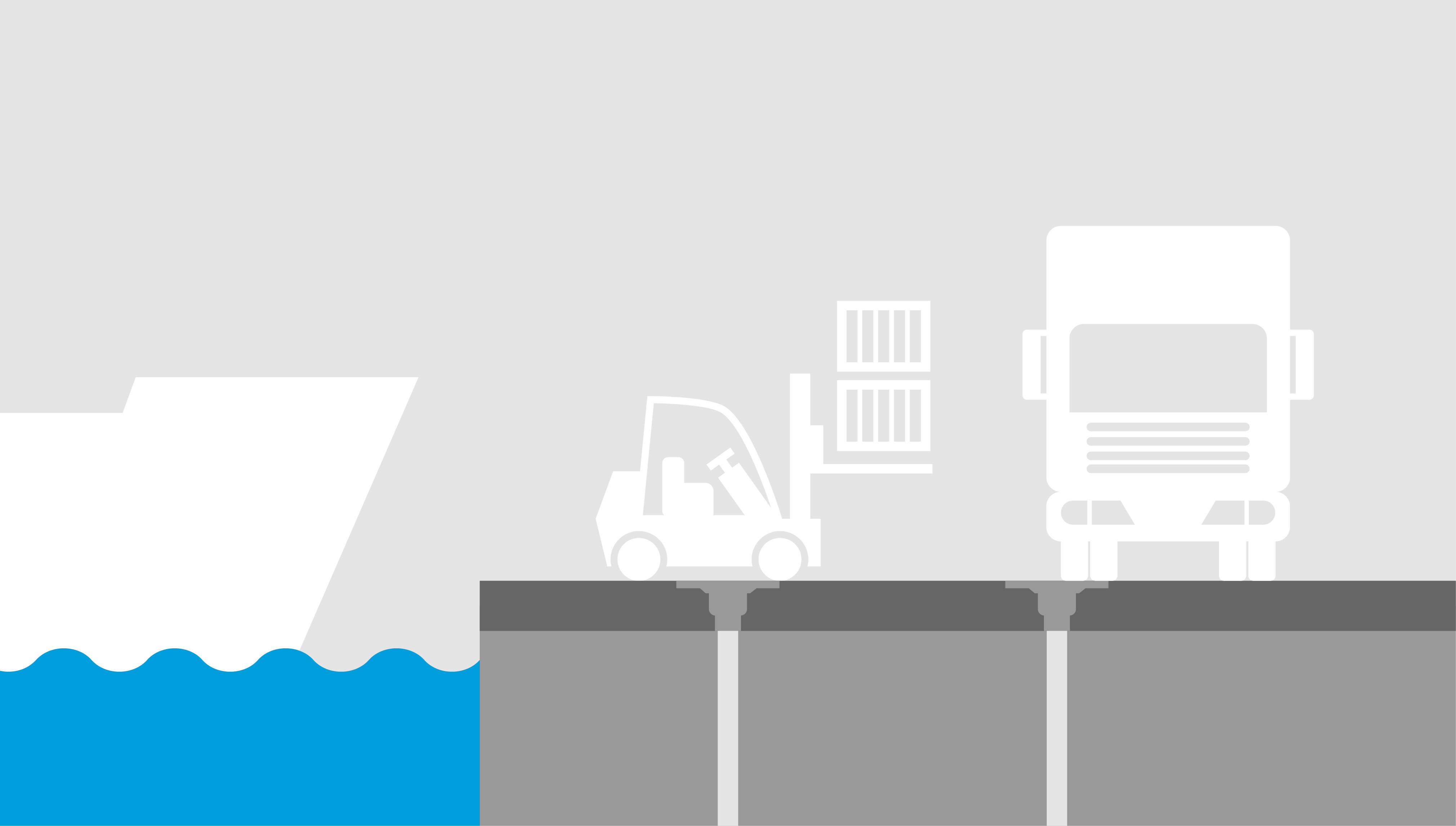

Groep 5 (minimaal klasse E 600)
- Testbelasting ca. 60 t
- Oppervlakken die worden bereden met hoge wielbelastingen, bijv. haveninstallaties, vliegvelden

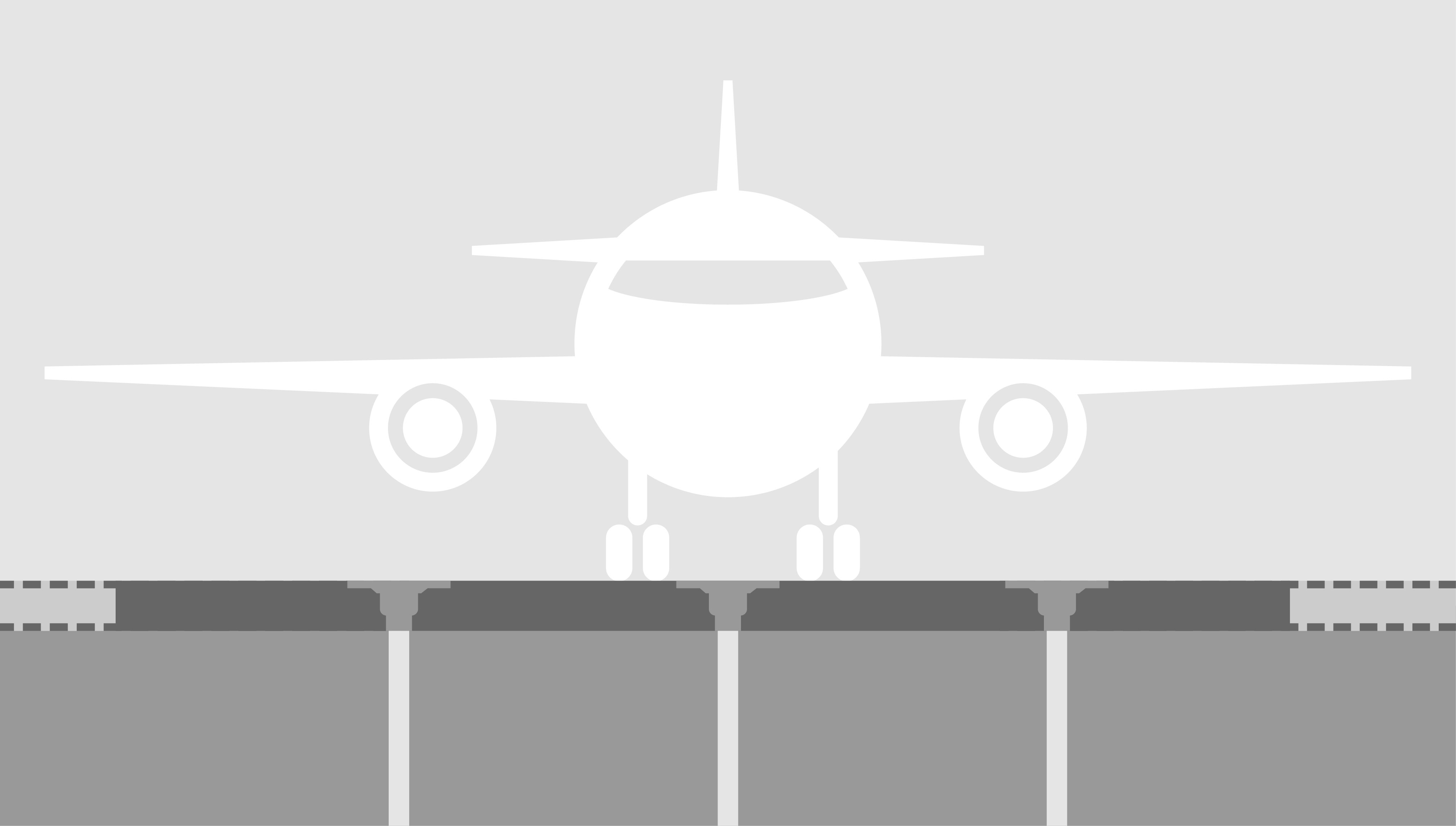

Groep 6 (minimaal klasse F 900)
- Testbelasting ca. 90 t
- Oppervlakken die worden bereden met bijzonder hoge wielbelastingen, bijv. vliegvelden
