Ecolift M
De hybride opvoerinstallatie Ecolift M wordt doorgaans toegepast in de particuliere woningbouw, en dan met name in een- en tweegezinswoningen. Het afvoerdebiet (Qs) mag daarbij niet meer dan 3 l/s bedragen.
KESSEL-Ecolift M is bestemd voor doorlopende rioleringen volgens DIN EN 12056-4/13564 type 3, waarop vuilwaterleidingen en toilet- en urinoirinstallaties zijn aangesloten. Hierdoor wordt een veilige afvoer van afvoerpunten onder het terugstuwniveau gegarandeerd, ook tijdens een terugstroom.
De pomp werkt alleen tijdens de Terugstuw en voert het afvalwater tegen de Terugstuw in via een drukleiding, die boven het terugstuwniveau moet worden geleid, naar het riool. Bij gebruik zonder Terugstuw wordt het afvalwater door het natuurlijke verval naar het riool afgevoerd.
Ecolift M biedt geen rattenbeveiliging! Bij mogelijke rattenplaag moet de installatie op de inbouwlocatie tegen beschadigingen worden beschermd.
Belangrijke opmerkingen
Voorwaarde voor een vlekkeloze werking is:
- een voldoende verval in de afvoerleidingen (opmerking: bij de Ecolift M is er een hoogteverschil van 9 mm tussen de toevoer en de afvoer)
- een hoog watergehalte in het afvalwater, zodat het zelfreinigende effect wordt geoptimaliseerd
- een correcte aanleg en vooral ontluchting van de toevoerleiding volgens DIN EN 12056 / DIN 1986-100
Let op: bij vethoudend afvalwater zijn er hogere kosten voor onderhoud en reiniging!
Voorbeelden van de inbouw van de Ecolift M

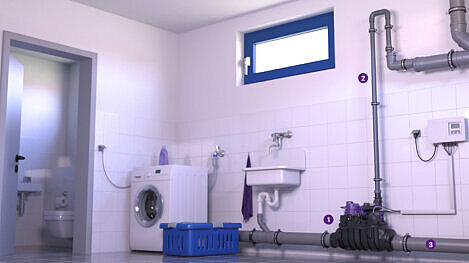

Voorbeeld van de inbouw van de Ecolift M in een zichtbare leiding
1 Hybride opvoerinstallatie Ecolift M
2 Persleiding met terugstuwlus
3 Afvoerleiding met vrij verval

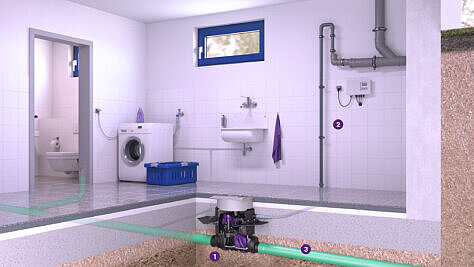

Voorbeeld van de vloerinbouw van de Ecolift M in een vloerplaat
1 Hybride opvoerinstallatie Ecolift M
2 Persleiding met terugstuwlus
3 Afvoerleiding met vrij verval
Ecolift L

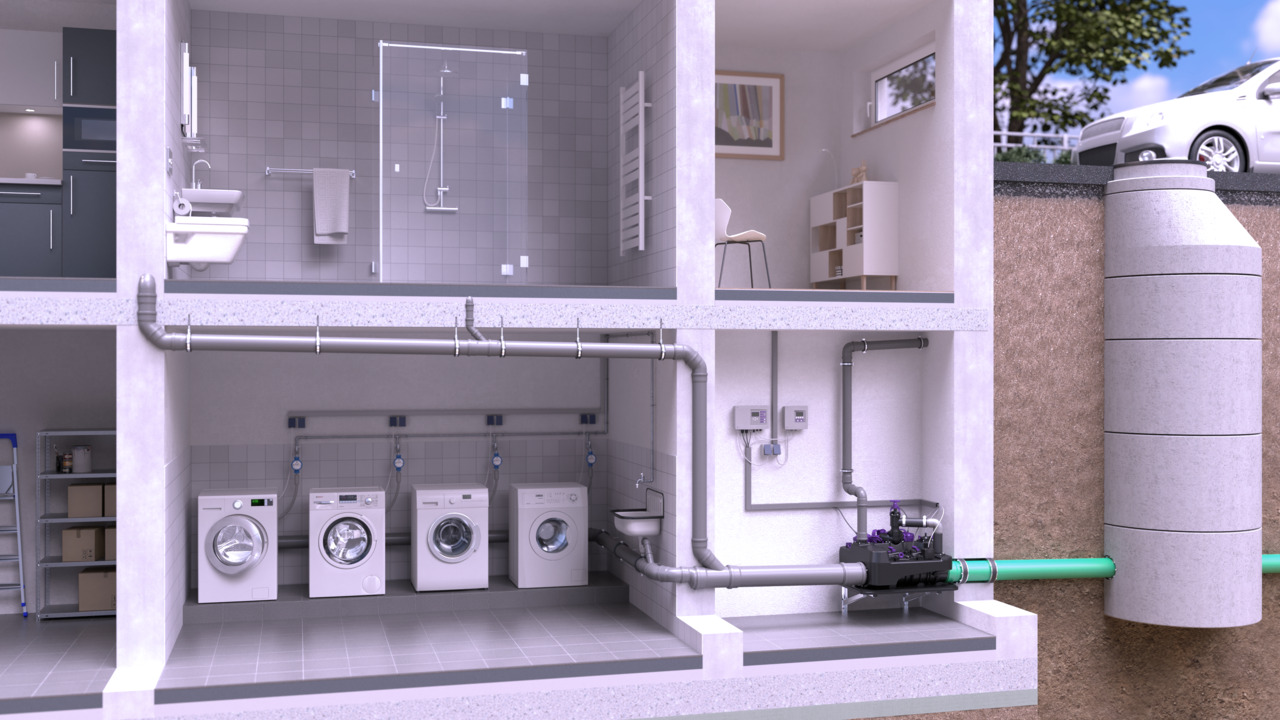

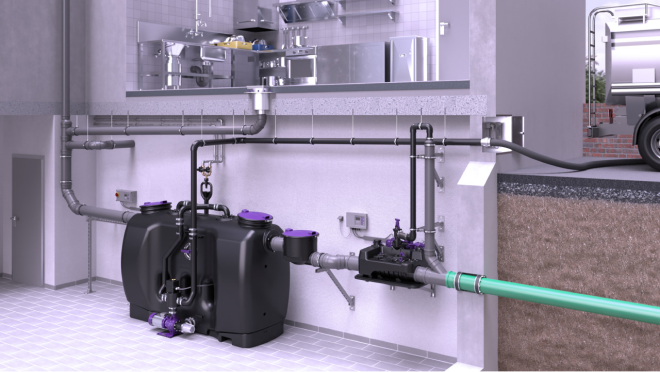

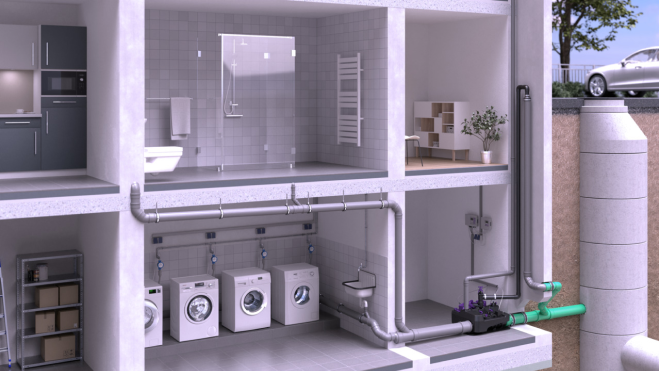

De hybride opvoerinstallatie Ecolift L is bijzonder geschikt voor gebruik in meergezinswoningen met een grotere afvalwaterproductie en in de commerciële sector, bijvoorbeeld voor de afvalwaterafvoer achter vetafscheiders. De afvalwaterhoeveelheid Qs mag de waarde van 6 l/s niet overschrijden.
Ecolift L kan in een vrijliggende riolering worden geïnstalleerd. Om een natuurlijk verval te behouden, bestaat ook de mogelijkheid van een verhoogde montage op een Wandbevestiging. Bij terugstroomvrije werking wordt het afvalwater door het natuurlijke verval naar het riool afgevoerd. De pompen werken alleen tijdens een Terugstuw en verpompen het afvalwater tegen het Terugstuw in naar het riool.

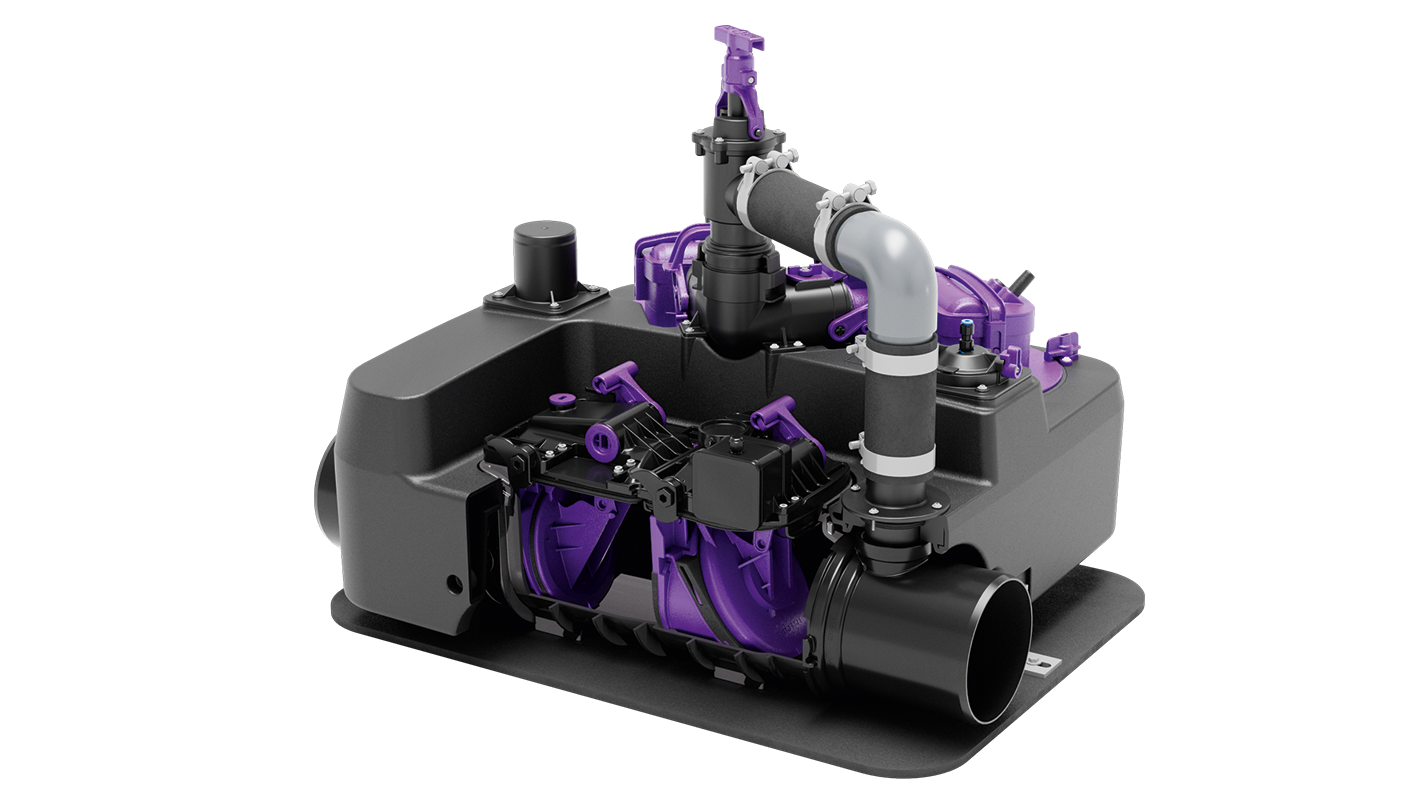

Bij de aanleg van de persleiding kan worden gekozen tussen aansluiting op een terugstuwlus of directe terugleiding naar de afvalwaterleiding na de terugstroombeveiliging (bypass-systeem).
Belangrijke opmerkingen
Voorwaarde voor een vlekkeloze werking is:
- een voldoende verval in de afvoerleidingen (opmerking: bij de Ecolift L is er een hoogteverschil van 9 mm tussen de toevoer en de afvoer)
- een hoog watergehalte in het afvalwater, zodat het zelfreinigende effect wordt geoptimaliseerd
- een correcte aanleg en vooral ontluchting van de toevoerleiding volgens DIN EN 12056 / DIN 1986-100
Let op: bij vethoudend afvalwater zijn er hogere kosten voor onderhoud en reiniging!

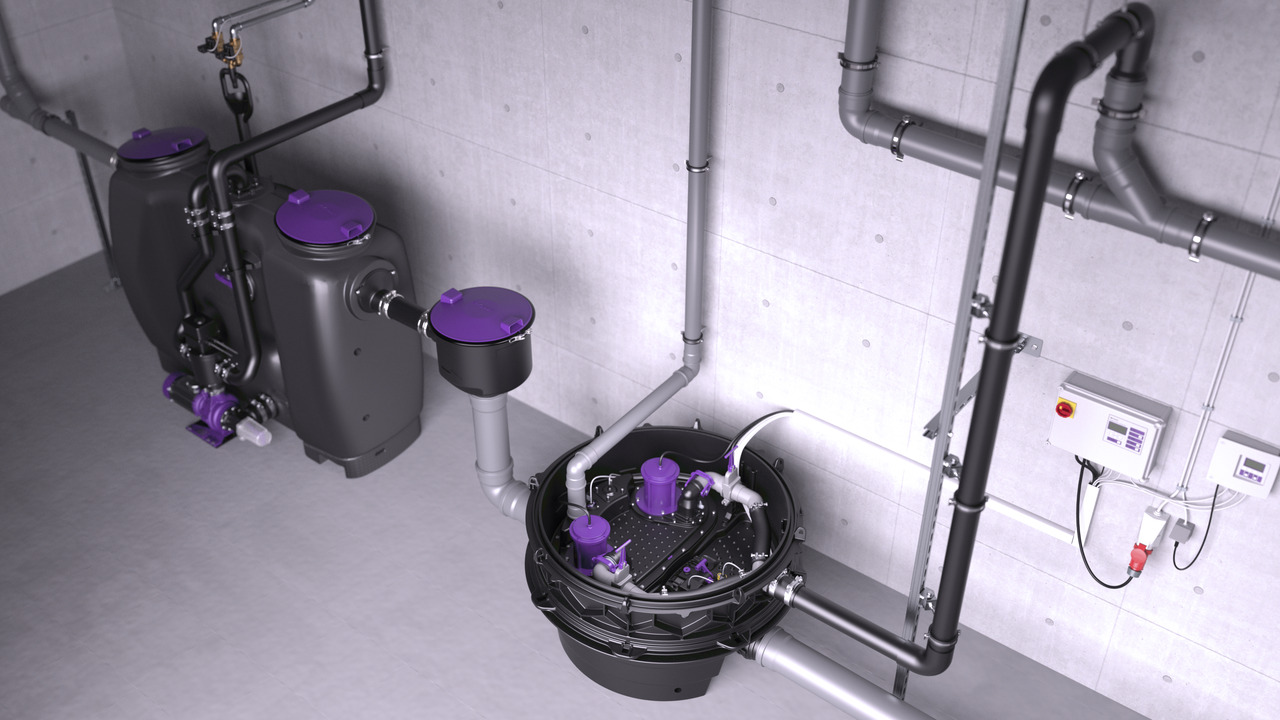

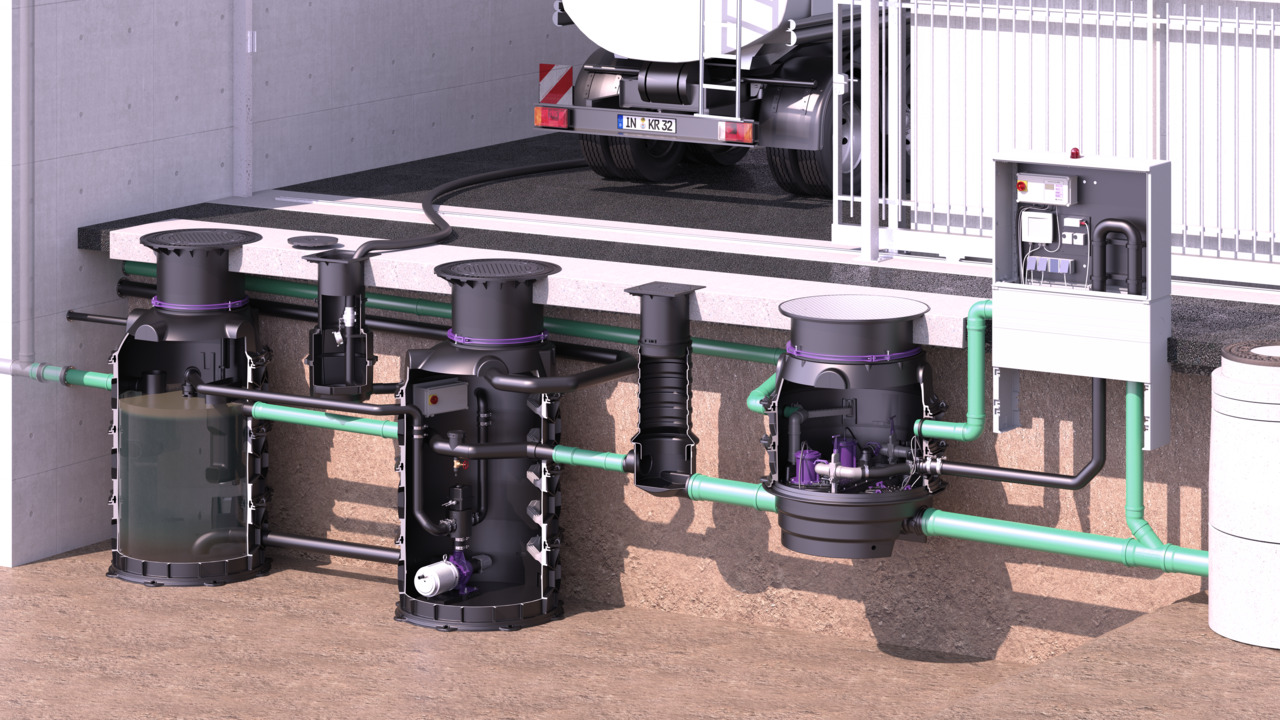

Ecolift XL
De Ecolift XL is de grootste en krachtigste hybride opvoerinstallatie. Hij is ideaal voor bedrijfsgebouwen en meergezinswoningen met een hoog afvalwaterdebiet (Qs) van meer dan 6 l/s.
KESSEL-Ecolift XL terugstuwpompinstallaties voor commercieel en industrieel gebruik zijn bedoeld voor doorlopende rioleringen waarop vuilwaterleidingen en toilet- en urinoirinstallaties zijn aangesloten. Dit garandeert een veilige afvoer van afvoerpunten onder het terugstuwniveau, ook tijdens een terugstroom.
De pomp werkt alleen tijdens de Terugstuw en voert het afvalwater tegen de Terugstuw in via een drukleiding, die boven het terugstuwniveau moet worden geleid, naar het riool. Bij gebruik zonder Terugstuw wordt het afvalwater door het natuurlijke verval naar het riool afgevoerd.
Ecolift XL biedt geen rattenbeveiliging! Bij mogelijke rattenplaag moet de installatie op de inbouwlocatie worden beveiligd.
Belangrijke opmerkingen
Voorwaarde voor een vlekkeloze werking is:
- een voldoende verval in de afvoerleidingen (opmerking: bij de Ecolift XL is er een hoogteverschil van 9 mm tussen de toevoer en de afvoer)
- een hoog watergehalte in het afvalwater, zodat het zelfreinigende effect wordt geoptimaliseerd
- een correcte aanleg en vooral ontluchting van de toevoerleiding volgens DIN EN 12056 / DIN 1986-100
Let op: bij vethoudend afvalwater zijn er hogere kosten voor onderhoud en reiniging!
