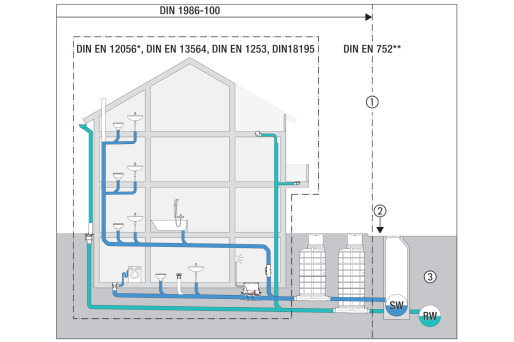

** Zwaartekrachtafvoersystemen buiten gebouwen
(1) Perceelgrens
(2) Terugstuwniveau, tenzij anders bepaald door de bevoegde instantie
(3) Openbaar terrein, openbare riolering
Overzicht
Vanuit het oogpunt van de technische voorschriften wordt er binnen en buiten gebouwen een onderscheid gemaakt tussen de openbare en de niet-openbare ruimte.
- DIN 1986-100 bepaalt dat afvoerpunten boven het terugstuwniveau door middel van zwaartekracht moeten worden afgevoerd. Alleen in gevallen waarin het verval naar het riool onvoldoende is, mag het via afvalwateropvoerinstallaties worden afgevoerd.
- DIN EN 12056-4 schrijft voor dat afvoerpunten onder het terugstuwniveau moeten worden beveiligd tegen Terugstuw door automatisch werkende afvalwateropvoerinstallaties met een terugstuwlus. Onder bepaalde voorwaarden kunnen volgens DIN EN 13564-1 ook terugstuwbeveiligingen worden gebruikt. Met name voor opvoerinstallaties geldt dat een dubbele opvoerinstallatie overeenkomstig de toepassing volgens DIN EN 12050-1 resp. DIN EN 12050-2 moet worden geïnstalleerd, indien de afvalwaterstroom niet mag worden onderbroken. De tweede pomp verdubbelt de bedrijfszekerheid.
Normen | Beschrijving | Uitgave |
| DIN 12056-4 | Zwaartekracht-afvoersystemen in gebouwen Deel 4: Afvalwaterverheffingsinstallaties - Ontwerp en dimensionering | 2001-01 |
| DIN EN 752 | Zwaartekracht-afvoersystemen buiten gebouwen | 2008-04 |
| DIN EN 13564-1 | Terugstuwbeveiliging voor gebouwen Deel 1: Eisen | 2002-10 |
| DIN 1986-100 | Afwateringssystemen voor gebouwen en terreinen Deel 100: Bepalingen in verband met DIN EN 752 en DIN EN 12056 | 2016-12 |
| DIN EN 12050-1 | Afvalwaterverpompinstallaties voor de afwatering van gebouwen en terreinen Deel 1: Fecale verpompinstallaties | 2015-05 |
| DIN EN 12050-2 | Afvalwaterverpompinstallaties voor de afwatering van gebouwen en terreinen Deel 2: Afvalwaterverpompinstallaties voor fecaliënvrij afvalwater | 2015-05 |
| DIN EN 12050-3 | Afvalwaterverpompinstallaties voor de afwatering van gebouwen en terreinen Deel 3: Opvoerinstallaties voor beperkt gebruik | 2015-05 |
| ÖNORM B 2501 | Afwateringsinstallaties voor gebouwen en terreinen - Ontwerp, uitvoering en keuring, Aanvullende richtlijnen bij ÖNORM EN 12056 en ÖNORM EN 752 | 2016-08 |
