Belangrijke regels
Zodra het eisenprofiel voor de terugstroombeveiliging bekend is, kan een geschikt product worden gekozen. Hierbij moet met name worden opgemerkt dat alle producten die in afwateringssystemen worden gebruikt, als bouwproducten worden beschouwd en dus onder de bouwregelgeving vallen.
Hiervoor zijn de volgende keuringsprocedures toegestaan:
- geharmoniseerde normen zoals bijvoorbeeld DIN EN 12050 voor opvoerinstallaties of DIN EN 13564 voor terugstuwbeveiligingen
- algemene bouwtechnische goedkeuringen zoals bijvoorbeeld Z-53.2-487 voor de Ecolift-terugstuwpompinstallatie
- goedkeuring in individuele gevallen door middel van een geschiktheidsbeoordeling en afstemming met een bevoegde instantie
Als het gebruik van een product noch genormeerd is, noch onder bouwvoorschriften valt, kan in individuele gevallen een vergunning worden aangevraagd. Het product wordt dan in overleg met de bevoegde instantie op zijn geschiktheid getoetst en eventueel goedgekeurd.
Wat het toepassingsgebied betreft, beschrijft DIN 1986-100 alleen de twee genormeerde productsoorten: opvoerinstallaties en terugstuwbeveiligingen. Maar zoals ook in het commentaar bij DIN 1986-100 wordt opgemerkt, is het om redenen van technische ontwikkeling, economische efficiëntie, maar ook milieubescherming en zuinig omgaan met primaire energiebronnen noodzakelijk dat nieuwe bouw- en constructiematerialen, onderdelen, bouwvormen en inrichtingselementen worden toegepast en gebruikt. In zoverre kunnen ook innovatieve oplossingen worden gepland en toegepast. Het toepassingsgebied daarvan is geregeld in de betreffende goedkeuring of moet in individuele gevallen met de betreffende instantie worden afgestemd.
Soorten producten ter bescherming tegen terugstuwing
Er zijn dus in principe drie soorten producten beschikbaar ter bescherming tegen terugstuw:
- automatisch werkende afvalwaterverpompinstallaties met terugstuwlus volgens DIN EN 12050
- terugstuwbeveiliging volgens DIN EN 13564-1
- terugslagbeveiligingsinstallaties met algemene bouwtechnische goedkeuring, bijv. terugstuwpompinstallaties, terugstuwpompinstallaties en hybride opvoerinstallaties.
Toepasbaar volgens | DIN EN 13564 | Algemene bouwtechnische goedkeuring | DIN EN 12050 | |
Producttype / uitvoering | terugstuwbeveiliging | terugstuwpompinstallatie | terugstuwpompinstallatie | Opvoerinstallatie / pompstation |
| Met klep |
| |||
| Met pomp |
| |||
| Met terugstuwlus |
| |||
Werking van de producten
De verschillende producttypes verschillen qua constructie wat betreft afsluitinrichtingen, pompen en terugstuwlus. Terugstuwpompinstallaties, terugstuwpompinstallaties en hybride opvoerinstallaties combineren daarmee de constructieve kenmerken van terugstuwbeveiligingen en opvoerinstallaties. Hieruit vloeien ook wezenlijke verschillen in de werking voort.
Producttype / Afwatering | terugstuwbeveiliging | Terugstuwpompinstallatie / Terugstuwpompinstallatie | Opvoerinstallatie / pompstation |
| bij normale werking | zonder externe energie | zonder externe energie | Pompbedrijf |
| bij terugstuw | niet mogelijk | Pompwerking | Pompwerking |
Hierdoor zijn voor de projectplanning naast gevestigde en genormeerde producten ook innovatieve producten beschikbaar. Meestal zijn er, afhankelijk van de betreffende situatie, meerdere mogelijkheden. Bij de definitieve beslissing moet daarom worden gekozen voor een optimaal evenwicht tussen veiligheid en rendabiliteit.
Hulp bij het kiezen van een product

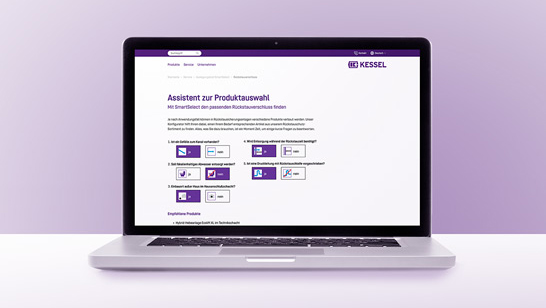

Vind met SmartSelect de juiste terugstuwbeveiliging
Afhankelijk van de toepassing kunnen er in terugstroombeveiligingssystemen verschillende producten worden geïnstalleerd. Onze configurator helpt u bij het vinden van een product uit ons assortiment terugstuwbeveiligingen dat aan uw behoeften voldoet. Het enige wat u daarvoor nodig hebt, is even de tijd om een paar korte vragen te beantwoorden.
