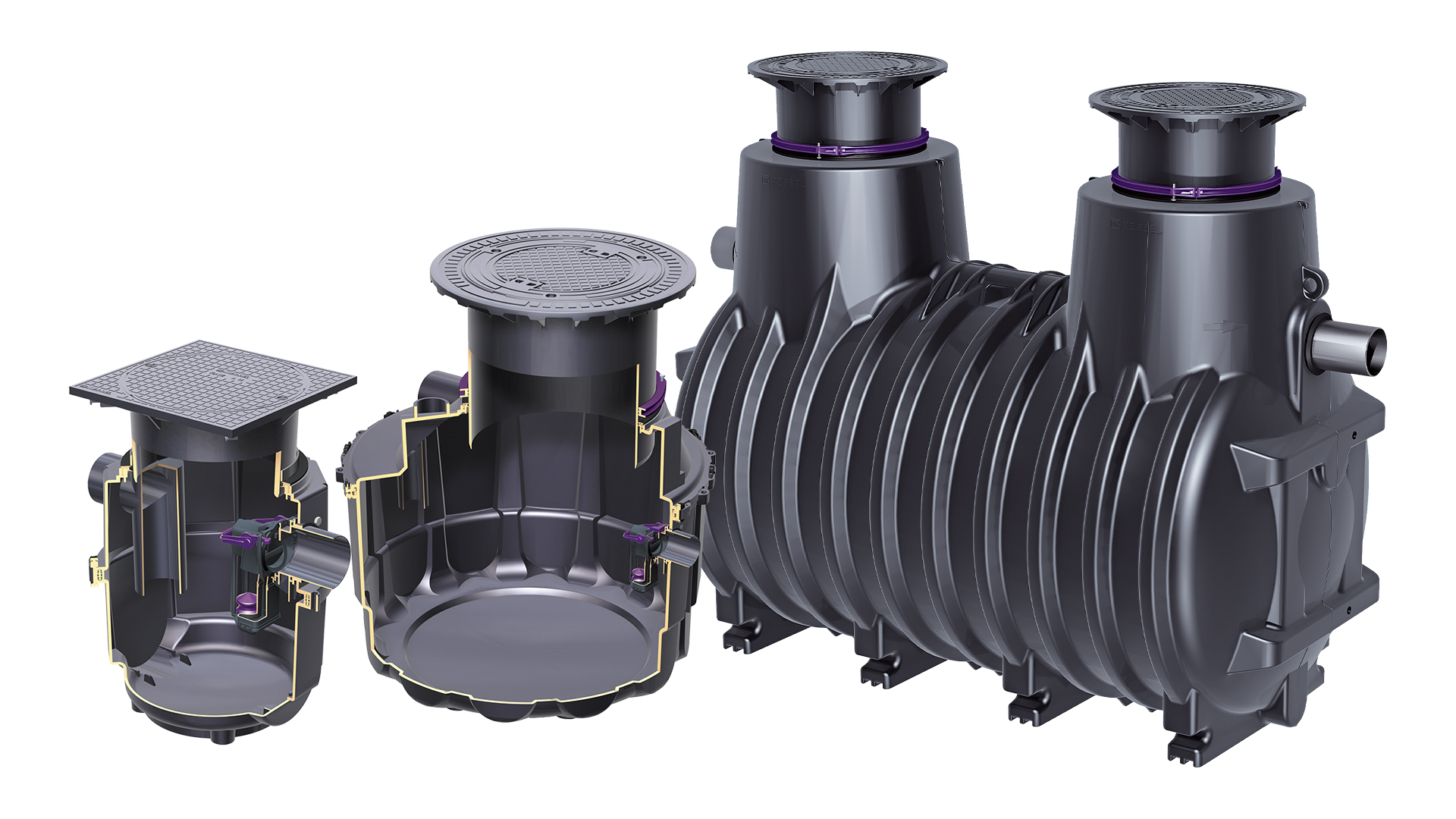

Planning van een KESSEL-lichte vloeistoffen afscheider EasyOil
De lichte vloeistoffen afscheiders uit de EasyOil-serie van KESSEL worden overal ingezet waar moet worden voorkomen dat brandstoffen en smeermiddelen in het afvoersysteem terechtkomen. Welk model in welke uitvoering hiervoor het meest geschikt is, moet op basis van de specifieke toepassing berekend worden. Lees hier hoe u dit het beste kunt aanpakken.
Houd er rekening mee dat deze planningstips uitsluitend ter informatie dienen. Gebruik voor de daadwerkelijke dimensionering van een EasyOil-lichte vloeistoffen afscheider het KESSEL-dimensioneringsformulier.
Stap 1: Basisgegevens vaststellen
Verzamel eerst wat basisinformatie over de locatie. Deze informatie dient als uitgangspunt voor de verdere planning.
Soort locatie
Er wordt in principe onderscheid gemaakt tussen de volgende sectoren:
- Autosector (bijv. tankstations, wasstraten of garages)
- Overige (bijv. parkeergarages, autokerkhoven of overslagstations)
afvalwaterinhoud
Welke van de genoemde stoffen moeten worden afgezonderd?
- Olieslib
- lichte vloeistoffen
- Reinigingsmiddelen
- Stabiele emulsies
lozing van afvalwater
Naar welk van de genoemde objecten wordt het afvalwater uit de afscheider afgevoerd?
- Riool-/gemengdwaterriool
- Regenwaterriool
- Water
- Zuiveringsinstallatie
- Overige voorziening
Toelatingsvoorwaarden en grenswaarden
Welke lozingsvoorwaarden en maximumwaarden gelden er?
- Werking van de afscheider
- Koolwaterstofgehalte in mg/l
- Overige voorschriften

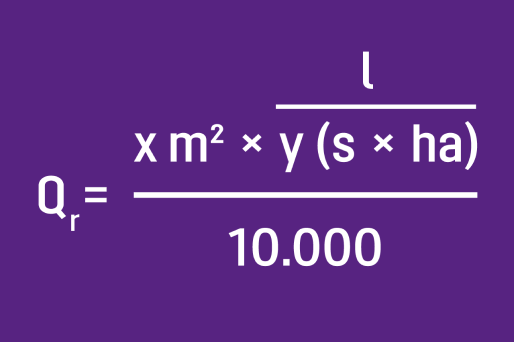

Afvoer van regenwater Qr
- x: Totale oppervlakte voor regenopvang (A)
- y: Lokale neerslag (i)

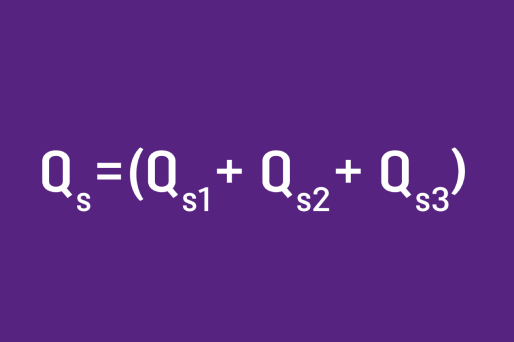

Afvoer van afvalwater Qs
Tenzij anders is aangegeven, moet deze waarde worden verdubbeld voor de berekening van de nominale grootte van de afscheider.
- QS1: Afvoercapaciteit van afvoerkleppen/tapkranen
- QS2: Afvoercapaciteit van wasinstallaties/-straten
- QS3: Afvoercapaciteit van hogedrukreinigingsapparatuur
Stap 3: Bepaal de beïnvloedende factoren
Naast de maximale afvoer van regen- en afvalwater moet u bij het ontwerpen van een lichte vloeistoffen afscheider ook rekening houden met de zogenaamde beïnvloedende factoren. Deze worden bepaald door de dichtheid van de lichte vloeistoffen die in de afscheider worden geleid, het biodieselgehalte en de soort afvalwater.
Dichtheidsfactor fd
afhankelijk van de dichtheid van de lichte vloeistof; gegevens gelden telkens voor benzine-/coalescentieafscheiders
- Tot 0,85 g/cm³: factor 1/1
- Tot 0,90 g/cm³: factor 2/1,5
- Tot 0,95 g/cm³: factor 3/2
- Bij combinatie benzine-/coalescentieafscheider: factor 1
Zwaartefactor fx
afhankelijk van de soort afvalwater
- Industrieel afvalwater: factor 2
- Overige: factor 1
Zwaartefactor fx
afhankelijk van de soort afvalwater
- Industrieel afvalwater: factor 2
- Overige: factor 1
Stap 4: Het nominale vermogen en de opslagcapaciteit bepalen
Zodra u de waarden voor de maximale afvoer van regen- en afvalwater en de beïnvloedende factoren kent, kunt u de benodigde nominale grootte van de lichte vloeistoffen afscheider berekenen aan de hand van de volgende formule:
NG = (Qr + fx x Qs) x fd x ff
Bepaal daarnaast het gewenste of door de bevoegde instantie voorgeschreven volume van de lichte vloeistofopslag in liters. Houd hierbij ook rekening met de hoeveelheden lichte vloeistof die bij bedrijfsstoringen kunnen ontstaan.

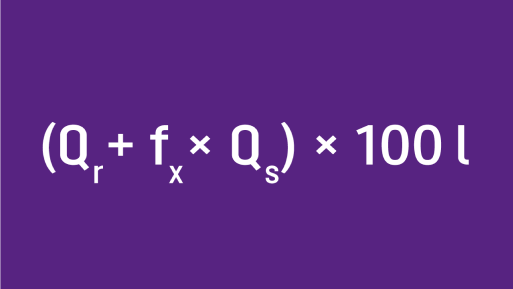

Bij een geringe hoeveelheid slib
Mogelijke toepassingen, bijvoorbeeld:
- Behandeling van procesafvalwater met een beperkte, vastgestelde hoeveelheid slib
- Regenopvangvlakken die niet vervuild worden door straatvuil, verkeer of iets dergelijks (bijv. opvangbakken op tankvelden)

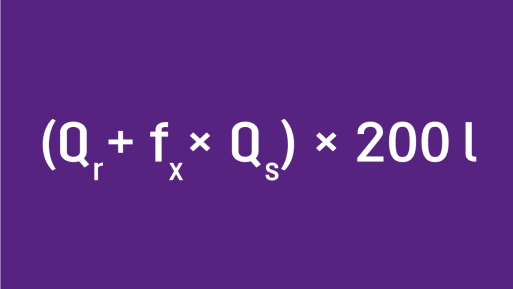

Bij een gemiddelde hoeveelheid slib
Mogelijke toepassingen, bijvoorbeeld:
- Tankstations
- Wasplaatsen voor personenauto's of bussen
- Autowerkplaatsen
- Energiebedrijven
- Machinefabrieken

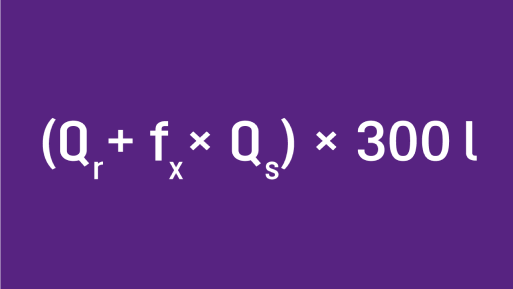

Bij grote hoeveelheden slib
Mogelijke toepassingen, bijvoorbeeld wasplaatsen voor …
- ... vrachtwagens
- ... bouwvoertuigen of bouwmachines
- ... landbouwmachines
Minimale hoeveelheid
per reservoir, wanneer het slibvolume over meerdere reservoirs wordt verdeeld
Minimale hoeveelheid
voor ongedeelde slibvangen in lichte vloeistoffen afscheiders met een maximale nominale diameter NG 3
Minimale hoeveelheid
voor ongedeelde slibvangers in lichte vloeistoffen afscheiders waarvan de nominale grootte groter is dan NG 3
Minimale hoeveelheid
voor ongedeelde slibvangen in lichte vloeistoffen afscheiders, die worden gebruikt voor de afwatering van automatische wasstraten, voertuig- of portaalwasinstallaties
Rekenvoorbeeld: lichte vloeistoffen afscheider
Object: vrijstaand tankstation in Keulen
Informatie over het gebruik
Componenten S-I-P
Regen- en afvalwater niet tegelijkertijd
Wastafel
- 3 x afvoerkraan DN 25
- 2 x afvoerkraan DN 15
- 2 x hogedrukapparaat
- Motorwas; olie met een dichtheid van 0,92 g/cm³
- Biodiesel B10
Opvangoppervlak
- 100 m²
- r(5;2) = 245 l/s x ha
- Biodiesel B10
Afvoer van regenwater Qr
Lokale neerslag * | Afvoer van regenwater l/s | Afvoer van regenwater l/s | Afvoer van regenwater l/s | Afvoer van regenwater l/s |
150 | 1,5 | 4,5 | 7,5 | 12,0 |
200 | 2,0 | 6,0 | 10,0 | 16,0 |
300 | 3,0 | 9,0 | 15,0 | 24,0 |
* eventueel navragen bij de bevoegde instantie; deze mag echter niet lager zijn dan 150 l/(s x ha).
Lokale neerslaghoeveelheid = ................................................. l/(s x ha)
Regenopvangoppervlak 1 = ............................................................ m2
Regenopvangoppervlak 2 = ............................................................ m2
Regenopvangoppervlak 3 = ............................................................
m²_______________________________________________________________________________________________
Totaal = ............................................................ m²
Berekening van de regenwaterafvoer Qr:
100 m² x 245 l/s x ha : 10.000 = 2,45 l/s
Afvoer van afvalwater Qs
→Qs 1: Afvoerkleppen/tapkranen
Afvoerkleppen waarop hogedrukapparatuur volgens Qs 3 is aangesloten, worden hier buiten beschouwing gelaten
..................... stuks DN 15 (R 1/2) à 0,5 l/s = ................................. l/s
.................... Stuks DN 20 (R 3/4) à 1,0 l/s = ................................. l/s
.................... Stuks DN 25 (R 1) à 1,7 l/s = .................................
l/s_______________________________________________________________________________________
Totaal Qs1: .............................. l/s
→Qs2: Automatische autowasinstallaties/-straten
...................... stuks à 2 l/s Totaal Qs 2: .............................. l/s
→Qs3: Hogedrukreinigingsapparaten (HD-apparaten)
- Enkel apparaat: 2
l/s - Meerdere apparaten: 1, apparaat 2 l/s, elk volgend 1
l/s - Enkel apparaat in combinatie met automatische wasstraat: 1 l/s
...................... Stuks Totaal Qs 3: ............................ l/s
Tenzij de bevoegde autoriteit een andere berekening vereist of erkent, moet de Qs worden verdubbeld om de nominale grootte van de afvalwaterafvoer te bepalen: 2 Qs = .............................. l/s
Totaal QS = QS1 + QS2 + QS3 = QS …………………………… l/s
Minimale moeilijkheidsfactoren fx
Toepassing | fx |
| a) voor de behandeling van vervuild water (industrieel afvalwater) afkomstig van industriële processen, van autowasstraten, van de reiniging van met olie vervuilde onderdelen of van andere bronnen, bijvoorbeeld tankstations; | 2 |
| b) voor de behandeling van met olie verontreinigd regenwater (regenafvoer) van ondoordringbare oppervlakken, bijvoorbeeld parkeerplaatsen, straten, werkplaatsen; | niet van belang, aangezien Qs = 0 (alleen regenwater) |
| c) om de ongecontroleerde uitloop van lichte vloeistoffen tegen te houden ter bescherming van de omliggende oppervlakken. | 1 |
Berekening van de moeilijkheidsfactor:
fx = 2
(copy 72)
Regenwater | Waarde | Eenheid |
| Oppervlakte | 120 | m2 |
| Regensom | 285 | l/s x ha |
| Afvoercoëfficiënt | 1 | - |
| Qr | 3,42 |
Afvalwater | n | Qs | |
| Afvoerklep DN 25 | 1 | 1,7 | |
| Afvoerklep DN 20 | 2 | 1,7 | (1,0 + 0,7) |
| HD-apparaat | 3 | 4,0 | (2 + 1 + 1) |
| Qs | 7,4 |
Gekozen | fx | fd | ff | fs | ||
| 2,0 | 1,0 | 1 | 200 | |||
| ||||||
NG Berekening alleen vuilwaarde | (fx x Qs ) x fd | 14,8 | ||||
| ||||||
NG Berekening alleen regenwater | Qr x fd x ff | 3,42 | ||||
| ||||||
NG gezamenlijk | 18,22 | |||||
NG gekozen | 20 | |||||
| ||||||
Slibvang berekenen | NG x fs / (fd x ff) | 4.000 | 20 x 200 / (1 x 1) | |||
| ||||||
Slibvang gekozen | 5.000 | |||||
