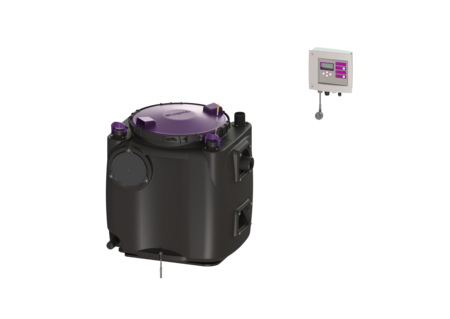

Opvoerinstallatie Aqualift S 100
Tronic, GTF 1250, Vrije opstelling
KESSEL Opvoerinstallatie Aqualift S 100 Tronic, afvalwater Fecaliënvrij afvalwater, Gecodeerde stekker, pompbesturing door Besturingskast, besturingskast Comfort, met een onderdompelbare GTF 1250 pomp, bedrijfsmodus S1
- Eenvoudig onderhoud zonder gereedschap
- Reservoir van PE, bestand tegen agressief afvalwater
- Inclusief terugslagklep voor de persleiding
Artikel nr. | 28514 |
---|---|
GTIN | 4026092092903 |
Korting groep | 20 |
Opvoerinstallatie Aqualift S 100 Tronic, GTF 1250, Vrije opstelling
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twe onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: Enkele eenheid Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Installatietype: Tronic Afmetingen Netto gewicht: 34,05 kg Bruto gewicht: 34,05 kg Lengte: 670 mm Breedte: 530 mm Hoogte: 650 mm Lengte verpakking: 700 mm Breedte verpakking: 800 mm Hoogte verpakking: 779 mm Reservoir/basiselement Persleidingaansluiting (DN): 50 Persleidingaansluiting (DA): 63 mm Nominale toevoer (DN): 100 mm Nuttig volume: 50 l Reservoirvolume: 120 l Afdekkingskarakteristieken Soort afdekking: Deksel Afdekkingsmateriaal: Kunststof Afdekking kleur: paars Vergrendeling: Snelspansluiting Dichtheid: geurdicht Loopband Pomp: GTF 1250 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Nominale stroomsterkte: 5,4 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 20 m³/h Opvoerhoogte max.: 11 m Toerental: 2700 U/min Vermogen P1: 1,3 kW Vermogen P2: 0,8 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Nominale stroomsterkte: 5,4 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Bekijk | |
Modificatieset Alarmvlotter | 28016 | Bekijk | |
Gatenzaag voor DN 100/125/150 | 500100 | Bekijk | |
Gatenzaag voor DN 50/70/100 | 500101 | Bekijk | |
Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Bekijk | |
Kabeltoebehoren | 80889 | Bekijk | |
Kabeltoebehoren Verlenging voor pomp | 80891 | Bekijk | |
Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk | |
Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk | |
Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk | |
Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk | |
Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Besturingskast Comfort Mono, 230 V | 28731 | Bekijk | |
Eenhandssluiting voor terugslagklep | 680018 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Afdichting voor perskoppeling | 680067 | Bekijk | |
Deksel met afdichting | 680076 | Bekijk | |
Afdichting voor opzetstuk, vanaf 07-2014 | 680150 | Bekijk | |
Deksel d: 420 mm, tot 03-2004 | 680326 | Bekijk | |
Pompaansluiting met afdichting en klep | 680475 | Bekijk | |
Pompkoppeling Minilift, Aqualift S | 680760 | Bekijk | |
Kleppenbehuizing Mono, met pompkoppeling | 680761 | Bekijk | |
Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk | |
Toevoeraansluiting DN 100 voor Aqualift S 100/200 | 680986 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Besturingskast (schaltgeraet): Comfort
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- TÜV testteken (pruefzeichen): ID 1111241937
- Inbouwsituatie (einbausituation): vrije opstelling
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Pomp (pumpe): GTF 1250
- (ausfuehrung):
- Soort installatie (anlagenart): Enkele eenheid
