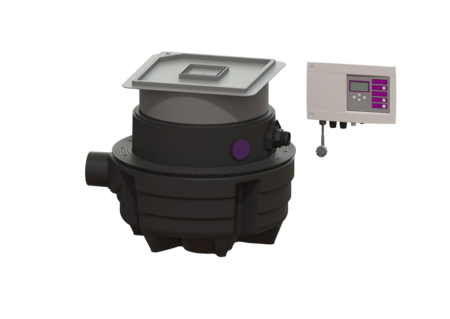

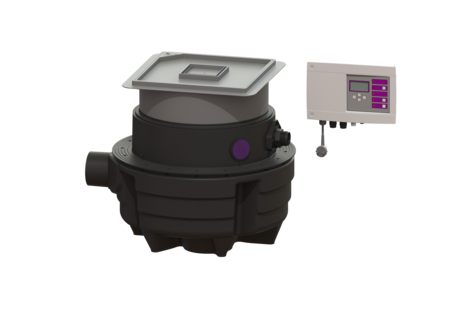

Opvoerinstallatie Aqualift M
Underfloor, Duo, SPZ 1000, betegelbaar
KESSEL Opvoerinstallatie Aqualift M Duo, afvalwater Fecaliënhoudend afvalwater, soort afdekking betegelbare afdekplaat, vloerinbouw, duopomp, met 2 onderdompelbare SPZ 1000 pompen
- Geschikt voor complete kelderontwatering
- Hoogwaardig snijwerk voor plaatsbesparende en betrouwbare afwatering
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
| Artikel nr. | 28704X |
|---|---|
| GTIN | 4026092093399 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift M Underfloor, Duo, SPZ 1000, betegelbaar
De opvoerinstallatie voor fecaliënhoudend afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. Uitvoering Soort installatie: duopomp Afsluitvoorziening: zonder schuif Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-484 Installatietype: Duo Afmetingen Netto gewicht: 44,2 kg Bruto gewicht: 46 kg Grondwaterdichtheid vanaf bodem: 3000 mm Uitsparingsmaat breedte: 800 mm Uitsparingsmaat lengte: 800 mm Inbouwdiepte: 490 - 600 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 670 mm Breedte: 590 mm Lengte verpakking: 620 mm Breedte verpakking: 620 mm Hoogte verpakking: 1030 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Aansluiting mantelbuis (DN): 50 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 351 mm Afstand onderkant afvoerbuis tot reservoirbodem: 351 mm Afstand onderkant toevoerbuis tot reservoirbodem: 152 mm Afstand hart toevoerbuis tot aan reservoirbodem: 207 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 Aantal toevoeren: 1 Nuttig volume: 20 l Reservoirvolume: 40,00 l Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Afvoerfunctie: ja Vergrendeling: Lock & Lift Tegeldikte max.: 16 mm : Loopband Pomp: SPZ 1000 Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Bedrijfsspanning: 230 V Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Lengte van pompkabel: 5 m Nominale stroomsterkte: 5,2 A Besturing Besturingskast: Comfort Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: optische sonde Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (besturingskast): Zekering via besturingskast 230 V
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Overgangsstuk DN 50/70 | 27126 | Bekijk |
 | Overgangsstuk DN 100/70 | 27602 | Bekijk |
 | Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk |
 | Persleidingset tubo di mandata 5 m, DA 50 mm | 28062 | Bekijk |
 | Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk |
 | Stankslot Multistop, Systeem 125 | 48500 | Bekijk |
 | Stankslot Megastop | 48550 | Bekijk |
 | Haarzeef kunststof, voor badafvoeren van s125 | 48700 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, zwart | 680796 | Bekijk |
 | Afvoer voor afdekplaat voor Multistop, grijs | 680798 | Bekijk |
 | Potentiaalvrij contact extra printplaat voor besturingskasten | 80072 | Bekijk |
 | Afdekplaat zwart, spatwaterdicht, 384x384 mm | 83050 | Bekijk |
 | Afdekplaat betegelbaar, spatwaterdicht, 384x384 mm | 83052 | Bekijk |
 | verlengstuk H: 200 mm | 83070 | Bekijk |
 | Verlengstuk H: 234 mm, met flens en tegenflens | 83073 | Bekijk |
 | verlengstuk H: 360 mm, met centrale flens | 83075 | Bekijk |
 | Waterdichte inbouwset DA: 40 mm, voor bouwondernemers | 83077 | Bekijk |
| Waterdichte inbouwset DA: 50 mm, voor bouwondernemers | 83079 | Bekijk |
| Titel | Artikel nr. |
|---|
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Approval | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet):
Comfort
- Afdekkingsmateriaal (abdeckung_material):
Kunststof
- Inbouwsituatie (einbausituation):
vloerinbouw
- Pomp (pumpe): SPZ 1000
- (belastungsklasse):
- Instrument niveauregeling (niveauerfassung_instrument): Drukbuis
