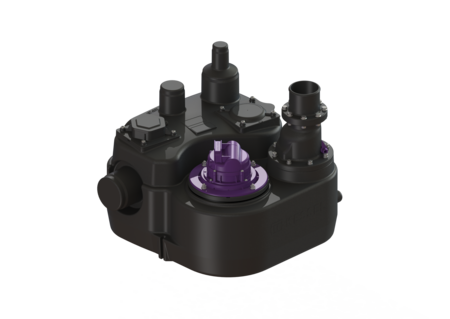

Opvoerinstallatie Aqualift L
Mono, SPF 1300, 230 V
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing en een geschroefde reinigingsopening. De installatie wordt bestuurd met een gebruiksvriendelijke besturingskast.
- Verschillende aansluitmogelijkheden voor toevoeren
- Geïntegreerde terugslagklep
- Sterke pomp met open waaier voor een optimale bedrijfszekerheid
| Artikel nr. | 28798 |
|---|---|
| GTIN | 4026092074756 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift L Mono, SPF 1300, 230 V
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing en een geschroefde reinigingsopening. De installatie wordt bestuurd met een gebruiksvriendelijke besturingskast. Uitvoering Soort installatie: Enkele eenheid Opstelling: Droge opstelling Framebreedte: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie installatietype: Mono kan gekocht worden bij servicepartner: Nee Afmetingen Netto gewicht: 22 kg Bruto gewicht: 24,3 kg Lengte: 565 mm Breedte: 624 mm Hoogte: 483 mm lengte verpakking: 610 mm breedte verpakking: 610 mm hoogte verpakking: 490 mm Reservoir/basiselement Persleidingaansluiting (DN): 80 Persleidingaansluiting (DA): 90 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Nominale toevoer (DN): 100 mm Soort toevoer: 3 Nuttig volume: 20 l Reservoirvolume: 50 l Systeem: inclusief spie en mof Loopband Pompregeling: SPF 1300 Aantal pompen: 1 Gewicht: 11 kg Bedrijfsspanning: 230 Nominale stroomsterkte: 6,4 A Lengte van pompkabel: 5 m Zelfdiagnosesysteem (SDS): I Isolatieklasse: F Beschermingsklasse besturingskast: IP 68 (3 m/48 h) DEC: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 32 m³/h Opvoerhoogte max.: 9,2 m Toerental: 2600 U/min Vermogen P1: 1,5 kW Vermogen P2: 0,9 kW Modus: S3 - 15% Vereiste zekering (kabelbescherming): C 10 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Besturingskast: Connect Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: vlotterschakelaar Soort niveauregeling: mechanisch Beschermingsklasse sonde: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Kabellengte besturingskast: 5 m Potentiaalvrij contact: optioneel GSM-interface: nee USB-interface: nee Logboekfunctie: nee Meerregelige displayweergave: nee Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): nee Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Nominale stroomsterkte: 6,4 A
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Verbindingsslang DN 32, L: 200 mm | 28660 | Bekijk |
 | Verbindingsslang DN 70, L: 200 mm | 28661 | Bekijk |
| Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk |
 | Handmembraanpomp voor handmatige afvoer van afvalwater | 28680 | Bekijk |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk |
 | Afsluiter DN 100, kunststof | 28698 | Bekijk |
 | Afsluiter DN 150, kunststof | 28699 | Bekijk |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk |
| Gatenzaag voor DN 100/125/150 | 500100 | Bekijk | |
| Gatenzaag voor DN 50/70/100 | 500101 | Bekijk | |
 | Potentiaalvrij contact Uitbreidingsset besturingskast Basic | 80074 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 100 | 850117 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 125 | 850118 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 150 | 850119 | Bekijk |
| Titel | Artikel nr. | ||
|---|---|---|---|
| Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk |
 | Afdekking voor pompflens, d: 220 mm | 680460 | Bekijk |
 | Vervangingspomp Aquadive SPF 1300 230 V | 680535 | Bekijk |
 | Schoepenwiel SPF 1300 | 680536 | Bekijk |
 | Pompflens met afdichting en schroeven | 680537 | Bekijk |
 | Reinigingsdeksel met afdichting | 680538 | Bekijk |
 | Vlotterschakelaarset met afdichting | 680539 | Bekijk |
 | Afdichtingsset 3 x DN 100, 1 x DN 125 | 680540 | Bekijk |
 | Besturingskast Basic Mono, 230 V | 680541 | Bekijk |
 | Terugslagklep met houder | 680548 | Bekijk |
 | Afdichting voor flens, d: 236 mm | 680549 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie |
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de):
Fecaliënhoudend en fecaliënvrij afvalwater
- Pompregeling (pumpe): SPF 1300
- (ausfuehrung):
- Bedrijfsspanning (betriebsspannung): 230 V
