Vetafscheider EasyClean ground

NG 10, Auto Mix & Pump, 975-1165 mm, D

93010/120D-PVS-TS
93010/120D-PVS-TS

KESSEL Vetafscheider EasyClean ground, lediging Auto Mix & Pump, nominale grootte 10,00, belastingsklasse D 400, aardinbouw, inbouwdiepte 975 - 1165 mm, soort lediging automatisch afvoer- en reinigingssysteem, SPF 300 IP68

  • Programmagestuurde ledigings- en spoelvoorziening
  • Individualisering door middel van besturingskast mogelijk
  • Schone en geurloze lediging en reiniging
Artikel nr. 93010/120D-PVS-TS
Korting groep 60

    Vetafscheider EasyClean ground NG 10, Auto Mix & Pump, 975-1165 mm, D

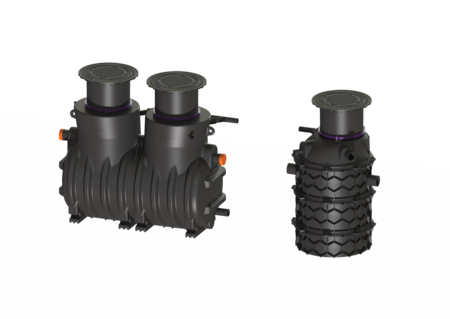

    De afscheider voor vet afvalwater voor aardinbouw bestaat uit een vetafscheider en een techniekschacht. De tweedelige installatie van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een geïntegreerde monsternamevoorziening. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via het deksel en het traploos in hoogte verstelbare opzetstuk van kunststof. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging en reukloze lediging worden uitgevoerd via een externe, onderdompelbare pomp, die in een aparte techniekschacht is geïnstalleerd en met een afsluiter van het reservoir kan worden gescheiden. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met scherm met meerdere regels, dat via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. De besturingskast met een kabellengte van 10 m is in de fabriek in de techniekschacht ingebouwd. Reiniging en lediging kan op afstand worden gestart met een afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. De vulvoorziening en het magneetventiel moeten op de inbouwlocatie in een droge ruimte worden geïnstalleerd. De verbindingen tussen de vetafscheider en techniekschacht en tussen de mantelbuis en de verbindingen moeten op de inbouwlocatie worden aangebracht. (zie verbindings- en aansluitset 917421). Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Aanwijzing inbouwdiepte: aardinbouw, vorstvrije diepte 1200 mm Afsluitvoorziening: ja Afvoervariant: Auto Mix & Pump Schredder-mix-systeem: ja Slibemmer: nee Nominale grootte (NG): 10,00 SonicControl: nee Zuigleiding: Ledigingspomp Vulvoorziening conform DIN 1988: ja Soort lediging: automatisch afvoer- en reinigingssysteem Watertoevoer: 2 magneetkleppen 1" Monsternamevoorziening: Type NBG Draagvermogen (DIN 19901): E4 Algemene karakteristieken Norm: EN 1825: 2004 Inbouwsituatie: aardinbouw Afmetingen Netto gewicht: 800 kg Bruto gewicht: 820 kg Diameter: 659 mm Lengte max.: 4490 mm Inbouwdiepte: 975 - 1165 mm Inbrengmaat lengte: 3065 mm Breedte inbrengmaat: 1235 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 995 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1100 mm Nominale afvoerdiameter (DN): 160 mm Nominale afvoerdiameter (DN): 150 mm Nominale toevoerdiameter (DA): 160 mm Nominale toevoer (DN): 150 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Vergrendeling: vergrendelt Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 1600 l Totaal volume: 2600 l Inhoud slibvang: 1000 l Volume vetopslag: 400 l Loopband Pomp: SPF 300 IP68 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V
      Titel Artikel nr.
      Titel Artikel nr.
    Algemene inspectie Easyclean ground 917411/G Bekijk
    Inbedrijfstelling 917415 Bekijk
    Dichtheidstest leidingwerk 917417 Bekijk
      Titel Artikel nr.
    72300 Connect Pro module LTE v. besturingsk. m. Connect Pro interface 72300 Bekijk
    917419.00 Directe lediging Ledigingsaansluiting rechts 917419.00 Bekijk
    917419.50 Directe lediging Ledigingsaansluiting links 917419.50 Bekijk
    917422B Ledigingsschacht LW 400, ondergrondse afscheiders, A/B 917422B Bekijk
    917422D Ledigingsschacht LW 400, ondergrondse afscheiders, D 917422D Bekijk
    917821 Laagdiktemeter SonicControl, voor vetafscheiders 917821 Bekijk
    917823 Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders 917823 Bekijk
    917871 Kabelverlengset 10m, voor SonicControl vetafscheider 917871 Bekijk
    917872 Kabelverlengset 20m, voor SonicControl vetafscheider 917872 Bekijk
    917873 Kabelverlengset 30m, voor SonicControl vetafscheider 917873 Bekijk
      Titel Artikel nr.
    • Afvoervariant (entsorgungsvariante): Auto Mix & Pump
    • Besturingskast (schaltgeraet): ja
    • Zuigleiding (entsorgungseinrichtung): Ledigingspomp
    • Inbouwsituatie (einbausituation): aardinbouw
    • Schredder-mix-systeem (schredder_mix_system): ja
    • Nominale grootte (NG) (nenngroesse): 10
    • Belastingsklasse (belastungsklasse): D 400 (EN 124)
    • Inbouwdiepte (einbautiefe): 975  mm
