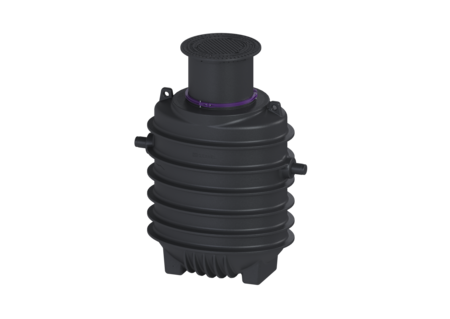

Vetafschneider EasyClean ground
NG 3, Direct, 900-1190 mm, D, links
KESSEL Vetafschneider EasyClean ground, lediging Direct, nominale grootte 3, belastingsklasse D 400, aardinbouw, inbouwdiepte 900 - 1190 mm, soort lediging handmatig, stroomrichting links
- Geurarme en schone afvoer
- Gedefinieerd afvoerpunt
- Volledig legen van de afscheider
Artikel nr. | 95030-120D-DL |
---|---|
GTIN | 4026092101049 |
Korting groep | 60 |
Vetafschneider EasyClean ground NG 3, Direct, 900-1190 mm, D, links
De afscheider voor vethoudend afvalwater is geschikt voor ondergrondse installatie en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvang en heeft een afgerond bodemdeel voor een snelle en schone lediging. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via een deksel. Voor handmatige lediging is een aansluiting zuigleiding beschikbaar. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn onderdeel van de EBA en bij KESSEL verkrijgbaar. Het reservoir is tot het peil grondwaterbestendig. 20 jaar garantie op het materiaal PE. Uitvoering Aanwijzing inbouwdiepte: aardinbouw, vorstvrije diepte 1200 mm Stromingsrichting: links Afvoervariant: Direct Nominale grootte (NG): 3 Zuigleiding: Zuigleiding Soort lediging: handmatig Draagvermogen (DIN 19901): E4 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004, DIN 4040-100 Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afmetingen Netto gewicht: 235 kg Bruto gewicht: 235 kg Diameter: 648 mm Inbouwdiepte: 900 - 1190 mm Lengte: 1700 mm Breedte: 1090 mm Hoogte: 1820 mm Lengte verpakking: 1300 mm Breedte verpakking: 2200 mm Hoogte verpakking: 1970 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1105 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1175 mm Nominale afvoerdiameter (DN): 100 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Vergrendeling: Lock & Lift Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 615 l Maxi. vetlaagdikte: 125 mm Totaal volume: 915 l Inhoud slibvang: 300 l Volume vetopslag: 120 l
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Monsternameschacht LW 1000, DN 100, klasse D | 9151010D | Bekijk | |
Verlengstuk | 915402 | Bekijk | |
Monsternameschacht | 915761/120D-1000 | Bekijk | |
Monsternameschacht | 915761/120D-SWA | Bekijk | |
Monsternameschacht LW 400, DN 100/150, klasse D | 915880D | Bekijk | |
Monsternameschacht d: 450 mm, DN 100, klasse D | 915881D | Bekijk | |
Bedrijfslogboek voor vetafscheiders | 917409 | Bekijk | |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
Verbindingsset voor ondergrondse afscheiders | 917421 | Bekijk | |
Ledigingsschacht | 917422D | Bekijk | |
Vetlaagdiktemeter "SonicControl" | 917821 | Bekijk | |
Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders | 917823 | Bekijk | |
Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk | |
Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk | |
Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk | |
Uitnamesleutel voor afdekplaten | 680278 | Bekijk | |
Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk | |
Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk | |
Afdekplaat LW 600 Lock & Lift, klasse D, afscheider | 681104 | Bekijk | |
Afdichting d: 630 mm, vanaf 01/2015 | 860104 | Bekijk | |
Goliath, dekseluitnamebeugel | 917112 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Materiaal (material): PE
- Zuigleiding (entsorgungseinrichtung): Zuigleiding
- Inbouwsituatie (einbausituation): aardinbouw
- Nominale grootte (NG) (nenngroesse): 3
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 900 mm
