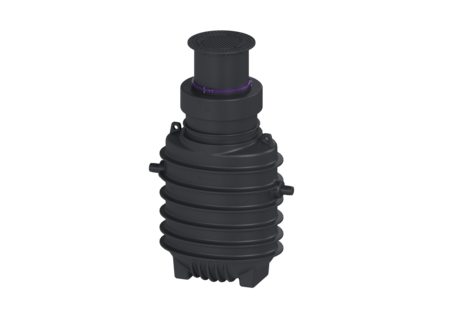

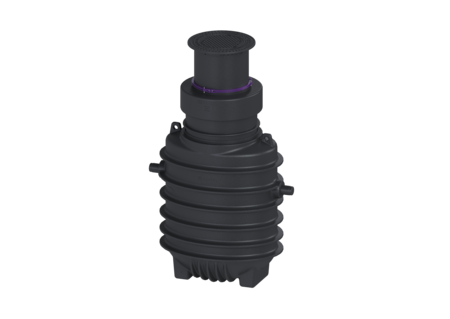

Vetafschneider EasyClean ground
NS 4, Direct, 1040-1740mm, A/B, links
De afscheider voor vethoudend afvalwater is geschikt voor ondergrondse installatie en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvang en heeft een afgerond bodemdeel voor een snelle en schone lediging. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via een deksel. Voor handmatige lediging is een aansluiting zuigleiding beschikbaar. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn onderdeel van de EBA en bij KESSEL verkrijgbaar. Het reservoir is tot het peil grondwaterbestendig. 20 jaar garantie op het materiaal PE.
- Geurarme en schone afvoer
- Gedefinieerd afvoerpunt
- Volledig legen van de afscheider
Artikel nr. | 95040-170B-DL |
---|---|
GTIN | 4026092101131 |
Korting groep | 60 |
Vetafschneider EasyClean ground NS 4, Direct, 1040-1740mm, A/B, links
De afscheider voor vethoudend afvalwater is geschikt voor ondergrondse installatie en heeft geen metalen onderdelen in het reservoir. Het verzamelreservoir, gemaakt van duurzaam en bestendig kunststof (PE), is uitgerust met een geïntegreerde slibvang en heeft een afgerond bodemdeel voor een snelle en schone lediging. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via een deksel. Voor handmatige lediging is een aansluiting zuigleiding beschikbaar. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn onderdeel van de EBA en bij KESSEL verkrijgbaar. Het reservoir is tot het peil grondwaterbestendig. 20 jaar garantie op het materiaal PE. Uitvoering Aanwijzing inbouwdiepte: Grondinstallatie vorstvrije diepte 1700 m stromingsrichting: links Afvoervariant: Direct Nominale grootte (NG): 4 Zuigleiding: Zuigleiding Soort lediging: handmatig draagvermogen (DIN 19901): E4 Algemene karakteristieken Materiaal: PE Norm: EN 1825: 2004DIN 4040-100 Inbouwsituatie: aardinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afmetingen Netto gewicht: 260 kg Bruto gewicht: 260 kg Diameter: 648 mm Inbouwdiepte: 1140 - 1740 mm Breedte: 1090 mm Hoogte: 1820 mm Lengte: 1700 mm breedte verpakking: 2200 mm hoogte verpakking: 1970 mm lengte verpakking: 1300 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1105 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1175 mm Nominale afvoerdiameter (DN): 100 Nominale toevoer (DN): 110 mm Nominale toevoer (DN): 100 Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Vergrendeling deksel: Lock & Lift Belastingsklasse: B 125 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud afscheiderinhoud: 515 l Maxi. vetlaagdikte: 165 l Totaal volume: 915 l Slang: 400 l Volume opslag lichte vloeistoffen: 160 l
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Monsternameschacht Ø1000 DN 100 Kl. B | 9151010B | Bekijk | |
Tussenstuk 600 mm | 915402 | Bekijk | |
Monsternameschacht LW1000 DN100 Kl. B | 915761/120B-1000 | Bekijk | |
915761/120B-SWA | Bekijk | ||
Monsternameschacht Ø400 DN100/150 Kl. B | 915880B | Bekijk | |
Monsternameschacht Ø450 DN100/150 Kl. A | 915881B | Bekijk | |
Bedrijfslogboek voor vetafscheiders | 917409 | Bekijk | |
Inbouwkast voor montage op de wand | 917413 | Bekijk | |
Inbouwkast voor montage in de wand | 917414 | Bekijk | |
Verbindings- / aansluitset | 917421 | Bekijk | |
KESSEL-ledigingsschacht LW400 | 917422B | Bekijk | |
Vetlaagdiktemeter "SonicControl" | 917821 | Bekijk | |
Kabeldoorvoer SonicControl,vetafscheider | 917823 | Bekijk | |
Kabelverlengset voor Sonic Control 10m | 917871 | Bekijk | |
Kabelverlengset voor Sonic Control 20m | 917872 | Bekijk | |
Kabelverlengset voor Sonic Control 30m | 917873 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Klemring voor opzetstukken, d: 600 mm | 680276 | Bekijk | |
Uitnamesleutel voor afdekplaten | 680278 | Bekijk | |
Afdichting voor afdekplaat, vergrendeld | 680323 | Bekijk | |
Opzetstuk d: 630 mm, spatwaterdicht | 680324 | Bekijk | |
Afdekplaat LW 600 Lock & Lift, klasse B, afscheider | 681102 | Bekijk | |
Afdichtrubber 630mm voor rotatiebehuizin | 860104 | Bekijk | |
Goliath, dekseluitnamebeugel | 917112 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- Materiaal (material): PE
- Zuigleiding (entsorgungseinrichtung): Zuigleiding
- Inbouwsituatie (einbausituation): aardinbouw
- Nominale grootte (NG) (nenngroesse): 4
- Belastingsklasse (belastungsklasse): B 125 (EN 124)
- Inbouwdiepte (einbautiefe): 1.040 mm
