Vetafscheider EasyClean ground
Multi, Direct-L, NS 4, T 170 mm, D 400
KESSEL Vetafscheider EasyClean ground, lediging Direct, nominale grootte 4, belastingsklasse D 400, aardinbouw, inbouwdiepte 1130 - 1600 mm, soort lediging handmatig met zuigslang, stroomrichting links, regenput
- Geurarme en schone afvoer
- Gedefinieerd afvoerpunt
- Volledig legen van de afscheider
| Artikel nr. | 96004-DL-170D |
|---|---|
| GTIN | 4026092110027 |
| Korting groep | 60 |

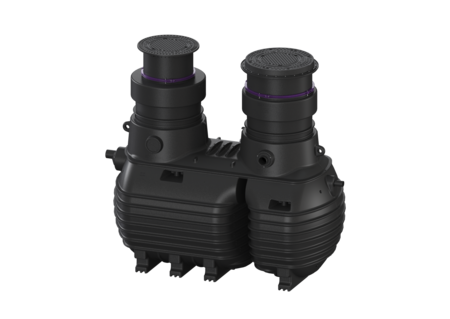

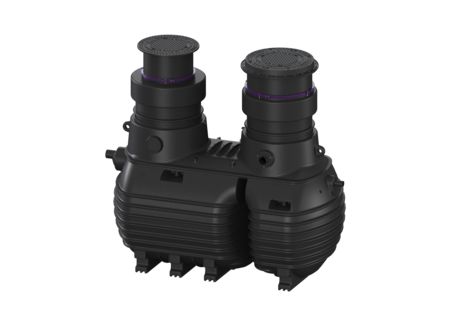

Vetafscheider EasyClean ground Multi, Direct-L, NS 4, T 170 mm, D 400
De installatie voor aardinbouw bestaat uit een combinatie van een afscheider voor vethoudend afvalwater inclusief slibvang, een monsternamevoorziening en een pompstation. Het reservoir met alle installatieonderdelen is gemaakt van duurzaam bestendig kunststof (PE). De afzonderlijke installatieonderdelen zijn via twee deksels toegankelijk voor reinigings- en onderhoudswerkzaamheden. Voor geurbeperkte handmatige lediging is een aansluiting zuigleiding beschikbaar. Het pompstation is uitgerust met twee onderdompelbare pompen met terugslagkleppen. De pompen worden door een peilsonde aangestuurd. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die in het gebouwbeheersysteem kan worden geïntegreerd of optioneel waarschuwingen en storingsmeldingen kan versturen. Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij KESSEL verkrijgbaar. Garantie op het materiaal PE 20 jaar. Uitvoering Stromingsrichting: links Schachtsysteem: regenput Afvoervariant: Direct Nominale grootte (NG): 4 Soort lediging: handmatig met zuigslang Algemene karakteristieken Inbouwsituatie: aardinbouw Afmetingen Grondwaterdichtheid vanaf bodem: 1800 mm Inbouwdiepte: 1130 - 1600 mm Inbrengmaat lengte: 3210 mm Lengte: 2690 mm Breedte: 1670 mm Hoogte van persaansluiting: 1310 mm Reservoir/basiselement Persleidingaansluiting (DN): 65 Persleidingaansluiting (DA): 75 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1260 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 Aantal toevoeren: 1 Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 2085 l Maxi. vetlaagdikte: 115 mm Totaal volume: 2485 l Inhoud slibvang: 400 l Volume vetopslag: 160 l Loopband Pomp: GTK 1300 Aantal pompen: 2 Gewicht, pomp: 27 kg Aansluit type: Directe aansluiting Beschermingsklasse: I Isolatieklasse: H Cos phi - vermogensfactor: 0,8 Beschermingsklasse pomp: IP 68 (20 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 57 m³/h Opvoerhoogte max.: 12,4 m Toerental: 2900 U/min Vermogen P1: 1,3 kW Vermogen P2: 1 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Eenkanaalswaaier Lengte van pompkabel: 10 m Nominale stroomsterkte: 2,5 A Besturing Alarmgever: Peilsonde Soort niveauregeling: hydrostatisch Aansluit type: Directe aansluiting Batterijbuffer: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- Inbouwsituatie (einbausituation):
aardinbouw
- Nominale grootte (NG) (nenngroesse): 4
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 1.130 mm
- Stromingsrichting (fliessrichtung): links
