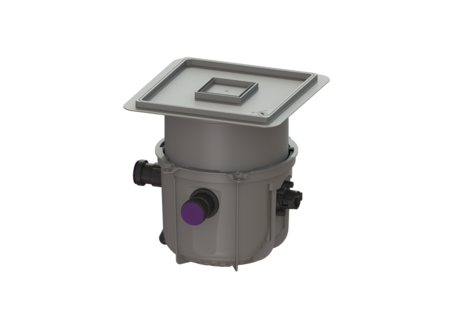

Opvoerinstallatie Minilift S
KTP 300-S1, Vloerplaat, betegelbaar
KESSEL Opvoerinstallatie Minilift S, afvalwater Fecaliënvrij afvalwater, vloerinbouw, Geaard 2-polig, soort afdekking betegelbare afdekplaat, met een onderdompelbare KTP 300 pomp
- Ruimtebesparende vloerinbouw met geïntegreerde afvoerfunctie
- Installatie aansluitklaar
- Eenvoudig onderhoud zonder gereedschap
Artikel nr. | 280570X |
---|---|
GTIN | 4026092082546 |
Korting groep | 20 |
Opvoerinstallatie Minilift S KTP 300-S1, Vloerplaat, betegelbaar
De aansluitklare kleine opvoerinstallatie voor fecaliënvrij afvalwater is geschikt voor de afvalwaterafvoer van afzonderlijke ontwateringsobjecten. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof (PP), beschikt over een open pompbehuizing en is bestand tegen agressief afvalwater. De installatie voor vloerinbouw is vooraf gemonteerd en kan op de bouwlocatie worden afgemonteerd. Uitvoering Soort installatie: Enkele eenheid Pompregeling: Vlotter Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Kleur: grijs Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie (koppelstukken bouwzijdig aan te sluiten) Afmetingen Netto gewicht: 10,52 kg Bruto gewicht: 11,66 kg Inbouwdiepte: 330 - 460 mm Lengte: 460 mm Breedte: 380 mm Lengte verpakking: 445 mm Breedte verpakking: 445 mm Hoogte verpakking: 466 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Nominale toevoerdiameter (DA): 60 mm Nominale toevoer (DN): 50 mm Nuttig volume: 7 l Afdekkingskarakteristieken Soort afdekking: betegelbare afdekplaat Afdekkingsmateriaal: Kunststof Afdekking kleur: zilvergrijs Breedte Afdekking: 366 mm Lengte Afdekking: 366 mm Vergrendeling: Lock & Lift Belastingsklasse: K 3 (EN 1253-1) Tegeldikte max.: 16 mm Loopband Pomp: KTP 300 Aantal pompen: 1 Aansluit type: Geaard 2-polig Bedrijfsspanning: 230 V Nominale stroomsterkte: 1,6 A Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 8 m³/h Opvoerhoogte max.: 6 m Toerental: 2800 U/min Vermogen P1: 0,34 kW Vermogen P2: 0,21 kW Modus: S1 Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Lengte van pompkabel: 5 m Besturing Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Vereiste zekering (kabelbescherming): C 16 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Alarmkast Basic met elektrodensonde | 20222 | Bekijk | |
Alarmkast Basic met optische sonde | 20223 | Bekijk | |
Overgangsstuk DN 50/70 | 27126 | Bekijk | |
Overgangsstuk DN 100/70 | 27602 | Bekijk | |
Persleidingset persleiding van 5 m, DA 40 mm | 28040 | Bekijk | |
Adapter voor perskoppeling, DN 32, PE | 28086 | Bekijk | |
Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk | |
Toevoeraansluiting DN 70, met afdichting, Schroefring | 39007 | Bekijk | |
Stankslot Multistop, Systeem 125 | 48500 | Bekijk | |
Stankslot Megastop | 48550 | Bekijk | |
Gatenzaag voor DN 50/70/100 | 500101 | Bekijk | |
Stankslot voor De Ultravlakke 79 | 680696 | Bekijk | |
Afvoer voor afdekplaat voor stankslot 50 mm, zwart | 680795 | Bekijk | |
Afvoer voor afdekplaat voor Multistop, zwart | 680796 | Bekijk | |
Afvoer voor afdekplaat voor stankslot 50 mm, grijs | 680797 | Bekijk | |
Afvoer voor afdekplaat voor Multistop, grijs | 680798 | Bekijk | |
Potentiaalvrij contact Uitbreidingsset besturingskast Basic | 80074 | Bekijk | |
Afdekplaat spatwaterdicht, zwart 366x366 mm | 830050 | Bekijk | |
Afdekplaat spatwaterdicht, betegelbaar | 830052 | Bekijk | |
Verlengstuk verdiepte inbouw, met flens | 830070 | Bekijk | |
Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk | |
Afdichting voor buisdoorvoer, DN 70 | 850116 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Schoepenwiel KTP 300, met aanzuigdeksel | 28039 | Bekijk | |
Vervangingspomp KTP 300 voor Minilift | 28836 | Bekijk | |
Toevoeraansluiting DN 50, met afdichting, Schroefring | 39005 | Bekijk | |
Vergrendelingssleutel voor Ecoguss-sleufroosters, Lock & Lift | 67007 | Bekijk | |
Aanzuigkorf met insteeksluiting, voor KTP 300 | 680013 | Bekijk | |
Afdichting O-ring voor perskoppeling | 680014 | Bekijk | |
Eenhandssluiting voor terugslagklep | 680018 | Bekijk | |
Afdichting voor perskoppeling | 680067 | Bekijk | |
Rooster betegelbaar, Lock & Lift, ABS | 680224 | Bekijk | |
Ontgrendelsleutel voor Lock & Lift | 680702 | Bekijk | |
Perskoppeling met afdichting en schroeven | 680758 | Bekijk | |
Perskoppeling KTP 300 | 680759 | Bekijk | |
Pompkoppeling Minilift, Aqualift S | 680760 | Bekijk | |
Kleppenbehuizing Mono, met pompkoppeling | 680761 | Bekijk | |
Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk | |
Afdichting voor afdekplaat, systeem 330 mm | 686114 | Bekijk | |
Afdichting Afdichting, systeem 330 mm | 686115 | Bekijk | |
Afdekplaat Betegelbaar met afvoerfunctie | 830054 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Verklaring van overeenstemming |
- Afdekkingsmateriaal (abdeckung_material): Kunststof
- TÜV testteken (pruefzeichen): ID 1111241937
- Inbouwsituatie (einbausituation): vloerinbouw
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Soort afdekking (abdeckungsart): betegelbare afdekplaat
- Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
- Pomp (pumpe): KTP 300
- (ausfuehrung):
